Un Caso Reale di Indagine Tecnica su uno Stelo Rotto in uno Stampo a Iniezione
La rottura dello stelo di un cilindro idraulico rappresenta uno dei guasti più gravi che possano verificarsi all’interno di uno stampo a iniezione.
Quando uno stelo si rompe, la produzione si arresta immediatamente, con conseguenti costi elevati dovuti al fermo macchina, ai ritardi nelle consegne e agli interventi di manutenzione straordinaria.
Di fronte a un guasto di questo tipo, la reazione più comune è quasi sempre la stessa:
“Lo stelo era difettoso.”
Si tratta di una conclusione comprensibile, ma spesso prematura.
L’esperienza maturata nell’assistenza tecnica sui cilindri idraulici dimostra infatti che una rottura dello stelo è molto più frequentemente la conseguenza di sollecitazioni meccaniche anomale che non di un difetto del materiale o del processo produttivo.
Stabilire con certezza la causa reale richiede un’indagine tecnica approfondita.
Talvolta il meccanismo di rottura è immediatamente evidente.
In altri casi, invece, esistono diverse ipotesi plausibili e solo un’analisi completa dell’applicazione consente di individuare la vera origine del problema.
Questo caso reale, gestito dal Reparto Tecnico Vega, mostra come un approccio metodico e basato sull’ingegneria permetta di affrontare situazioni complesse, mantenendo al tempo stesso un rapporto costruttivo con il cliente.
La Segnalazione del Cliente
Il cliente ha comunicato la rottura dello stelo di un cilindro idraulico installato all’interno di uno stampo a iniezione.
Dal suo punto di vista, la spiegazione sembrava semplice.
Uno stampo praticamente identico era infatti in funzione dal 2007 senza aver mai manifestato lo stesso problema.
Poiché i due stampi erano considerati equivalenti, il cliente riteneva che la causa più probabile fosse un difetto dello stelo.
È un ragionamento molto comune durante le attività di assistenza tecnica.
Quando un componente si rompe mentre uno identico continua a funzionare correttamente, è naturale concentrare l’attenzione sul componente guasto.
Il Reparto Tecnico Vega, invece, ha deciso di non formulare conclusioni affrettate e di analizzare tutte le possibili cause della rottura.
La Prima Ispezione Tecnica
Il cilindro danneggiato è stato sottoposto a un’attenta analisi.
Durante l’ispezione è emerso un particolare estremamente interessante.

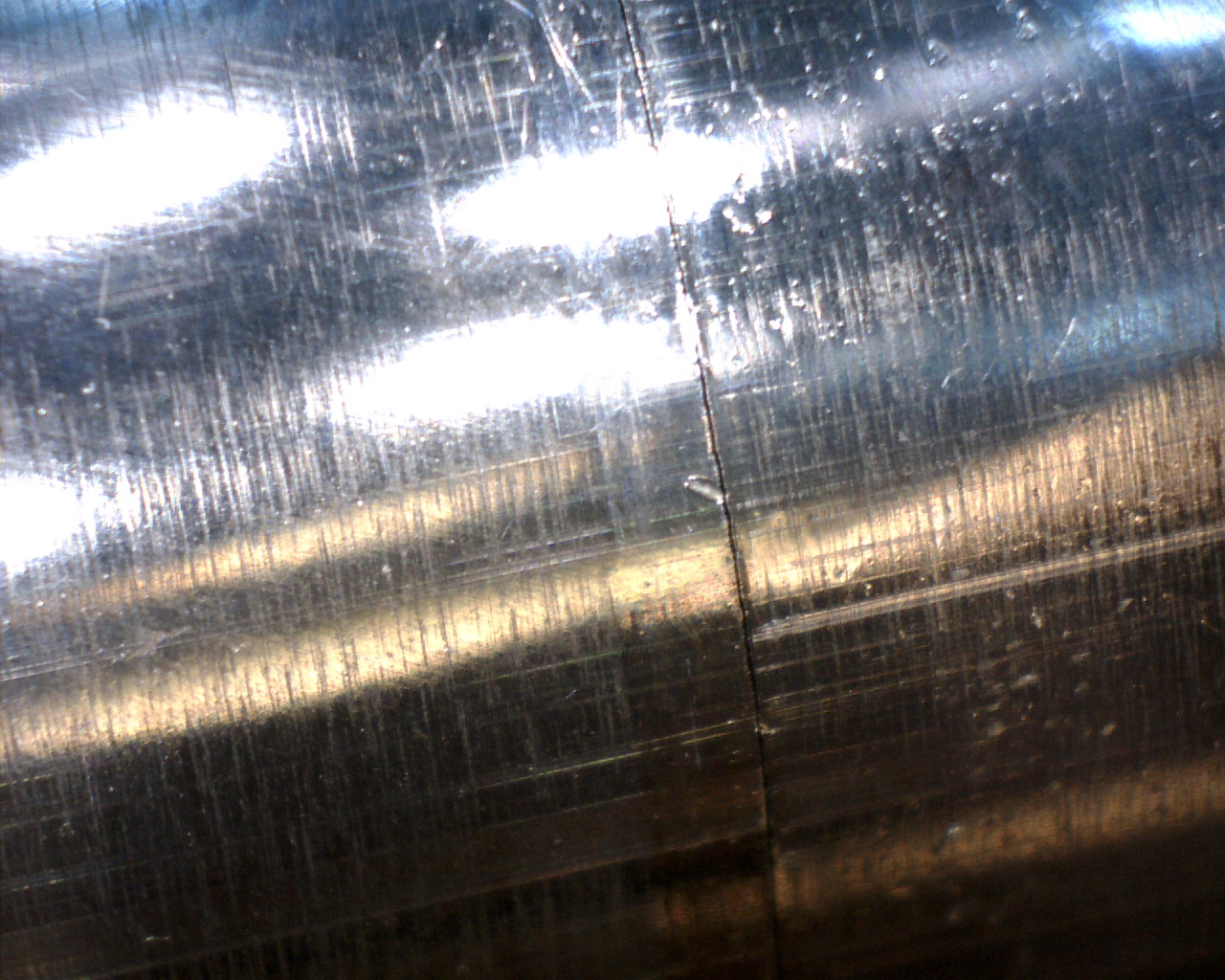

I segni presenti all’interno della camicia del cilindro risultavano distribuiti lungo tutta la circonferenza e non concentrati in una singola zona.
Questa osservazione faceva supporre che il pistone non avesse semplicemente lavorato disassato, ma che fosse intervenuto un meccanismo di guasto differente.
Il Responsabile Tecnico Vega ha inoltre preso in considerazione la possibilità che particelle metalliche, generate durante la lavorazione dei fori di alimentazione dello stampo, fossero penetrate nel circuito idraulico.
Secondo l’esperienza del reparto tecnico, questo tipo di contaminazione può verificarsi soprattutto nei cilindri dotati di configurazioni di alimentazione EOE, COF e COR.
L’indagine si è quindi estesa dall’analisi del solo cilindro all’intero sistema meccanico e idraulico dello stampo.
Due Possibili Cause della Rottura
Dopo la prima analisi, il Reparto Tecnico Vega ha individuato due possibili cause tecniche.
La prima riguardava la presenza di carichi radiali sullo stelo.
Un cilindro idraulico è progettato per lavorare principalmente sotto carico assiale.
Quando intervengono forze trasversali, anche di entità relativamente contenuta, sullo stelo si generano momenti flettenti che, nel tempo, possono provocare fenomeni di fatica fino alla rottura.
La seconda ipotesi riguardava la combinazione tra elevata velocità di movimento, massa movimentata e corsa di ritorno particolarmente ridotta.
In queste condizioni possono svilupparsi carichi dinamici molto superiori a quelli previsti dai normali calcoli statici.
Entrambe le ipotesi risultavano compatibili con le evidenze raccolte durante l’ispezione.
Il Cliente Rimaneva Scettico
Il cliente non condivideva completamente questa interpretazione.
Secondo il costruttore dello stampo, il cilindro azionava una barra centrale che movimentava contemporaneamente due slitte.
L’intero sistema era inoltre guidato da colonne di guida, creando un vincolo meccanico su tre punti.
Per questo motivo il cliente riteneva praticamente impossibile che sullo stelo potessero svilupparsi carichi radiali tali da provocarne la rottura.
Anche la superficie della frattura destava perplessità.
L’aspetto della rottura sembrava insolito e dava quasi l’impressione che fossero stati uniti due materiali differenti.
Per questa ragione il cliente dubitava che la causa fosse realmente riconducibile alle condizioni di lavoro ipotizzate dal reparto tecnico.
Entrambe le parti presentavano argomentazioni tecnicamente valide.
Tuttavia, nessuna delle due disponeva di elementi sufficienti per dimostrare con certezza la propria teoria.
Quando le Evidenze Non Sono Sufficienti
L’ingegneria non può basarsi sulle supposizioni.
Quando le informazioni disponibili non consentono di individuare con certezza la causa del guasto, è necessario raccogliere ulteriori dati.
Per questo motivo il Responsabile Tecnico Vega ha richiesto il modello 3D completo dello stampo, così da poter analizzare nel dettaglio il cinematismo delle slitte, il sistema di guida e le reali condizioni di carico applicate al cilindro idraulico.
Questa scelta riflette uno dei principi fondamentali dell’ingegneria.
Un cilindro idraulico non può essere valutato separatamente dalla macchina nella quale opera.
È sempre necessario analizzare l’intero sistema.
Una Garanzia Commerciale al Posto di una Contestazione Tecnica
A questo punto sarebbe stato facile trasformare la discussione in una disputa sulle responsabilità.
Il Responsabile Tecnico Vega, invece, ha proposto una soluzione pragmatica.
Pur non avendo ancora individuato con certezza la causa del guasto, Vega ha offerto la sostituzione dello stelo in garanzia commerciale, chiedendo al cliente di sostenere esclusivamente il costo della camicia del cilindro e del kit guarnizioni.
Questa soluzione ha consentito di ripristinare rapidamente la produzione, lasciando aperta l’indagine tecnica.
L’obiettivo non era stabilire chi avesse torto o ragione, ma aiutare il cliente a riprendere l’attività produttiva nel minor tempo possibile.
Un’Osservazione che Ha Cambiato l’Intera Indagine
Durante la comunicazione con il cliente, il Responsabile Tecnico Vega ha formulato un’osservazione particolarmente significativa.
Dopo aver proposto la sostituzione dello stelo, ha affermato:
“Se la nostra ipotesi è corretta, il nuovo stelo potrebbe rompersi nuovamente dopo alcuni mesi di funzionamento.”
Non si trattava di una previsione, ma di una vera ipotesi ingegneristica.
Se il nuovo stelo avesse lavorato per anni senza problemi, la rottura iniziale avrebbe potuto essere un caso isolato.
Se invece il guasto si fosse ripresentato nelle stesse condizioni operative, ciò avrebbe costituito una forte evidenza che la causa reale fosse legata allo stampo o all’applicazione e non al cilindro stesso.
È proprio così che lavora un reparto tecnico: formulando ipotesi, raccogliendo dati e verificando le conclusioni attraverso l’esperienza sul campo.
Perché Due Stampi Apparentemente Identici Possono Comportarsi in Modo Diverso
Uno degli argomenti principali del cliente era l’esistenza di uno stampo identico funzionante dal 2007.
In realtà, l’esperienza insegna che due stampi apparentemente uguali raramente lavorano in condizioni perfettamente identiche.
Piccole differenze possono riguardare:
- tolleranze di lavorazione;
- precisione dell’assemblaggio;
- attriti delle slitte;
- regolazione delle pressioni idrauliche;
- velocità operative;
- condizioni di produzione.
Anche variazioni minime possono modificare in modo significativo i carichi dinamici trasmessi al cilindro idraulico.
Per questo motivo il corretto funzionamento di uno stampo non garantisce automaticamente il comportamento di un altro, anche se apparentemente identico.
Lezioni Apprese da Questo Caso Reale
Questo caso evidenzia alcuni principi fondamentali dell’ingegneria applicata.
La rottura dello stelo di un cilindro idraulico non deve essere automaticamente interpretata come un difetto di produzione.
Allo stesso modo, il buon funzionamento di uno stampo analogo non esclude la presenza di problemi applicativi.
Quando le prove disponibili sono insufficienti, raccogliere ulteriori informazioni rappresenta l’unico approccio realmente professionale.
Infine, unire competenza tecnica e disponibilità commerciale permette di rafforzare il rapporto con il cliente e di proseguire l’indagine senza compromettere la fiducia reciproca.
Conclusioni Tecniche
Questo caso reale dimostra come individuare la causa della rottura di uno stelo richieda molto più della semplice ispezione del componente danneggiato.
Il Reparto Tecnico Vega ha preso in considerazione contaminazione, carichi radiali, sollecitazioni dinamiche e progettazione dello stampo prima di formulare qualsiasi conclusione.
Quando le informazioni disponibili si sono rivelate insufficienti, il reparto tecnico ha richiesto il modello 3D completo dello stampo e ha proposto una soluzione commerciale che consentisse al cliente di riprendere rapidamente la produzione, continuando nel frattempo l’analisi tecnica.
La lezione più importante di questo caso è semplice:
Sostituire uno stelo rotto può far ripartire la produzione, ma solo individuare la vera causa del guasto può evitare che il problema si ripresenti.
