Introduzione
Nel dimensionamento dei cilindri idraulici per stampi a iniezione esiste una situazione che mette in difficoltà anche progettisti molto esperti.
Il cilindro viene scelto seguendo correttamente tutte le formule di calcolo, la forza teorica risulta ampiamente sufficiente, il software di progettazione conferma il dimensionamento e tuttavia, durante il collaudo dello stampo, il carrello rimane completamente fermo.
La reazione più comune è aumentare immediatamente il diametro del cilindro.
Nella maggior parte dei casi, però, questa non è la soluzione del problema.
Un caso realmente affrontato dal Reparto Tecnico Vega dimostra perfettamente come il dimensionamento di un cilindro non possa basarsi esclusivamente sui calcoli teorici della forza di estrazione. Dietro il comportamento reale di un carrello intervengono infatti numerosi fenomeni difficilmente prevedibili: attriti, tolleranze di lavorazione, deformazioni elastiche, forza di chiusura della pressa, allineamenti e condizioni di montaggio.
Questo progetto rappresenta un eccellente esempio di come l’esperienza pratica completi la teoria e di come, in oleodinamica applicata agli stampi, la diagnosi del problema sia spesso più importante della semplice applicazione delle formule.
Il Caso Reale
Un costruttore di stampi stava sviluppando uno stampo destinato allo stampaggio di un componente in PC + 10% fibra di vetro, caratterizzato da un ritiro estremamente contenuto (1,005%).
Il carrello laterale era movimentato da un cilindro idraulico CR050028, già selezionato dal cliente sulla base dei normali calcoli di dimensionamento.
Durante le prime prove di stampaggio emerse però un problema inatteso.
Anche alimentando il cilindro con una pressione di 140 bar, il carrello rimaneva completamente bloccato e non riusciva ad estrarre il tassello laterale.
A quel punto il cliente contattò il Reparto Tecnico Vega chiedendo quale diametro di cilindro avrebbe dovuto utilizzare.
La domanda sembrava semplice.
La risposta, invece, lo era molto meno.
Il Calcolo della Forza di Estrazione

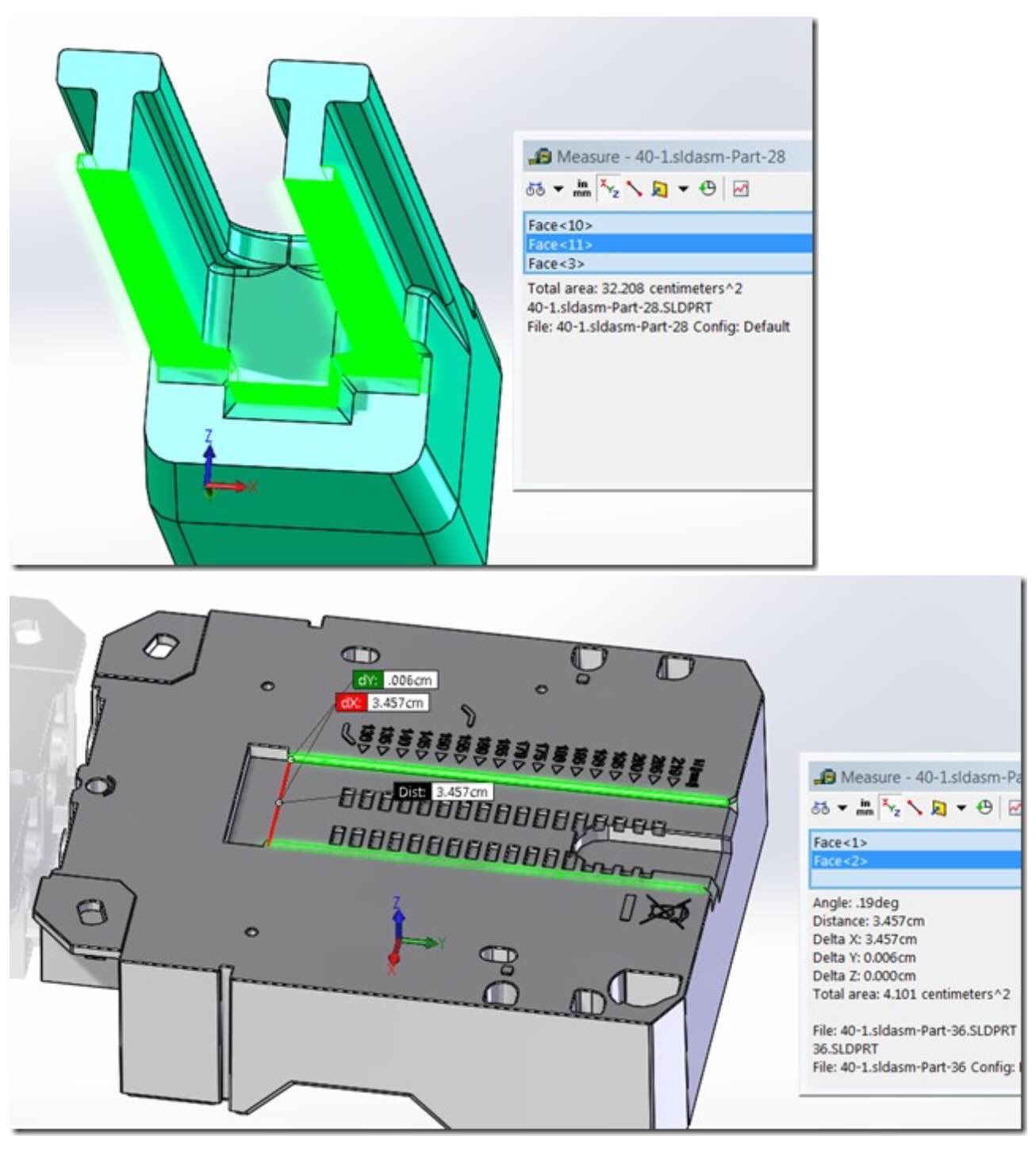

Il cliente aveva correttamente determinato la superficie laterale del componente soggetta all’adesione del materiale plastico.
La superficie risultava:
32,208 + 4,101 = 36,309 cm²
Per il materiale PC + GF era stato adottato un coefficiente prudenziale di adesione:
K = 25 kg/cm²
ottenendo quindi:
ovvero
F = 36,309 × 25
F = 907,7 kgf
Il valore era assolutamente coerente e rappresentava la forza teorica necessaria per estrarre il componente dallo stampo, senza considerare gli attriti meccanici.
Da un punto di vista matematico il calcolo era corretto.
Eppure lo stampo non funzionava.
Perché la Teoria Non Bastava
È qui che entra in gioco l’esperienza del Reparto Tecnico Vega.
Stefano Rogora, dopo aver verificato il modello tridimensionale dello stampo e i calcoli eseguiti dal cliente, confermò che il metodo di calcolo era corretto e condivise anche la scelta di utilizzare un coefficiente di 25 kg/cm², proprio per introdurre un margine di sicurezza nei confronti degli attriti non prevedibili.
Successivamente, però, aggiunse una considerazione fondamentale:
“Unfortunately it’s not easy define the size, because as you know we can’t calculate the friction.”
Questa frase racchiude uno dei concetti più importanti dell’ingegneria degli stampi.
L’attrito reale di un carrello non può essere determinato con precisione mediante una formula.
Può essere solamente stimato.
L’Attrito Reale È un Fenomeno Complesso
Molti progettisti considerano l’attrito come un semplice coefficiente moltiplicativo.
Nella realtà il comportamento di un carrello dipende contemporaneamente da numerosi fattori:
- precisione delle guide;
- rugosità superficiale;
- parallelismo delle superfici;
- lubrificazione;
- deformazioni elastiche;
- espansioni termiche;
- tolleranze di montaggio;
- usura;
- carichi laterali;
- pressione esercitata dalla pressa.
Il Technical Manual Vega dedica un intero capitolo proprio a questi aspetti, evidenziando come allineamento, carichi trasversali, comprimibilità dell’olio, contaminazione del circuito e deformazioni strutturali possano modificare sensibilmente la forza realmente disponibile sul cilindro.
Di conseguenza, il valore teorico di 907 kgf rappresentava soltanto il punto di partenza del progetto.
L’Influenza della Pressa
Durante l’analisi Stefano Rogora individuò una possibile causa del malfunzionamento.
Secondo la sua esperienza, una combinazione di:
- tolleranze molto strette tra le parti del carrello;
- elevata forza di chiusura della pressa;
poteva generare un bloccaggio meccanico del sistema, aumentando l’attrito oltre qualsiasi previsione teorica.
Questo fenomeno è molto più frequente di quanto si immagini.
Quando la pressa applica migliaia di tonnellate di forza di chiusura, le piastre dello stampo subiscono inevitabilmente piccole deformazioni elastiche.
Anche deformazioni dell’ordine di pochi centesimi di millimetro possono alterare il parallelismo delle guide del carrello, incrementando enormemente la forza necessaria per il movimento.
Il problema non è quindi il cilindro.
Il problema è il sistema.
La Diagnostica Prima del Ridimensionamento
Molti tecnici, davanti a un carrello bloccato, sostituirebbero immediatamente il cilindro con uno di diametro superiore.
Il Reparto Tecnico Vega propose invece una procedura completamente diversa.
La prova suggerita fu estremamente semplice:
eseguire il ciclo completo della pressa senza iniettare materiale plastico e verificare se il cilindro fosse in grado di movimentare il carrello.
Questa procedura permette di separare due problemi completamente differenti.
Se il carrello continua a non muoversi anche senza materiale:
- il problema è meccanico.
Se invece il carrello funziona correttamente:
- il problema è generato dalla pressione di iniezione o dalla deformazione dello stampo.
Questa è una tecnica diagnostica molto efficace, raramente descritta nei manuali tecnici.
Quando Aumentare il Diametro del Cilindro Non Serve
Uno degli errori più frequenti consiste nell’aumentare semplicemente il diametro del cilindro.
In alcuni casi il risultato è positivo.
In molti altri no.
Infatti, se il sistema è bloccato da interferenze meccaniche, l’incremento della forza produce solamente:
- maggiori carichi sulle guide;
- maggiore usura;
- deformazioni più elevate;
- incremento degli attriti;
- riduzione della durata dello stampo.
Il cilindro diventa più potente.
Lo stampo continua a funzionare male.
Cosa Insegnano i Manuali Tecnici
Il Technical Manual Vega sottolinea che il corretto dimensionamento di un cilindro deve considerare non solo la forza teorica, ma anche:
- carichi laterali;
- corretta installazione;
- allineamento;
- comprimibilità dell’olio;
- velocità del fluido;
- picchi dinamici di pressione;
- qualità della filtrazione;
- presenza di aria nel circuito;
- deformazioni della struttura.
Anche il Summit Polymers Injection Mold Tooling Standards Manual dedica specifiche sezioni ai sistemi di movimentazione laterale, raccomandando particolare attenzione ai core pulls idraulici, ai sistemi di sincronizzazione e all’impiego di divisori di flusso e valvole di ritegno quando sono presenti più cilindri idraulici.
Questi aspetti confermano che il dimensionamento corretto non dipende esclusivamente dalla forza del cilindro, ma dall’intero sistema meccanico e idraulico.
La Filosofia Vega
Questo caso evidenzia perfettamente l’approccio utilizzato dal Reparto Tecnico Vega.
L’obiettivo non è semplicemente scegliere un cilindro più grande.
L’obiettivo è comprendere perché il sistema non funziona.
Questo approccio riduce:
- tempi di collaudo;
- modifiche allo stampo;
- costi di assistenza;
- sostituzioni inutili dei cilindri;
- fermo macchina.
Prima di modificare il cilindro, occorre sempre individuare la reale origine del problema.
Lezioni Apprese
1. Un calcolo corretto non garantisce il corretto funzionamento dello stampo.
2. L’attrito reale non può essere determinato con una formula.
3. Le tolleranze di lavorazione possono modificare completamente il comportamento del carrello.
4. La forza di chiusura della pressa può aumentare significativamente gli attriti.
5. Prima di sostituire il cilindro è necessario effettuare prove diagnostiche.
6. Un cilindro più grande non risolve sempre il problema.
7. L’esperienza pratica completa i modelli matematici.
Conclusioni
Questo progetto dimostra come il dimensionamento dei cilindri idraulici non possa essere affrontato esclusivamente con formule matematiche.
I calcoli rappresentano il punto di partenza.
La comprensione del comportamento reale dello stampo rappresenta invece il vero valore aggiunto dell’ingegneria.
Nel caso analizzato, il cilindro risultava teoricamente corretto.
Il problema era nascosto nell’interazione tra tolleranze meccaniche, forza di chiusura della pressa e attriti reali del sistema.
L’approccio adottato dal Reparto Tecnico Vega non è stato quello di aumentare immediatamente il diametro del cilindro, ma di individuare la causa fisica del malfunzionamento attraverso una procedura di diagnosi semplice, logica ed estremamente efficace.
È proprio questa capacità di interpretare il comportamento dello stampo, oltre ai semplici calcoli teorici, che distingue un dimensionamento corretto da una vera soluzione ingegneristica.
Un cilindro idraulico non deve semplicemente sviluppare una forza sufficiente. Deve essere inserito in un sistema meccanico capace di trasformare quella forza in un movimento affidabile, ripetibile e duraturo.
