Un Caso Reale di Ingegneria su Quattro Finecorsa e Doppia Ammortizzazione
I cilindri idraulici impiegati negli stampi a iniezione non hanno più il solo compito di generare una forza lineare.
Le moderne presse per stampaggio richiedono movimenti sempre più rapidi, posizionamenti estremamente precisi e un controllo continuo della posizione delle slitte durante l’intero ciclo produttivo.
Per questo motivo, i costruttori di stampi chiedono sempre più spesso cilindri dotati di numerosi sensori di posizione, sistemi di rallentamento integrati e funzioni speciali capaci di aumentare l’affidabilità del processo.
Tuttavia, anche il miglior cilindro idraulico standard possiede limiti progettuali ben definiti.
Conoscere questi limiti è fondamentale quanto conoscere le potenzialità del prodotto.
Questo caso reale di assistenza tecnica dimostra come il Reparto Tecnico Vega abbia analizzato una richiesta apparentemente semplice, spiegando perché non fosse tecnicamente realizzabile sul prodotto standard e proponendo una soluzione alternativa basata sull’esperienza progettuale maturata nello sviluppo di cilindri speciali.
La Richiesta del Cliente

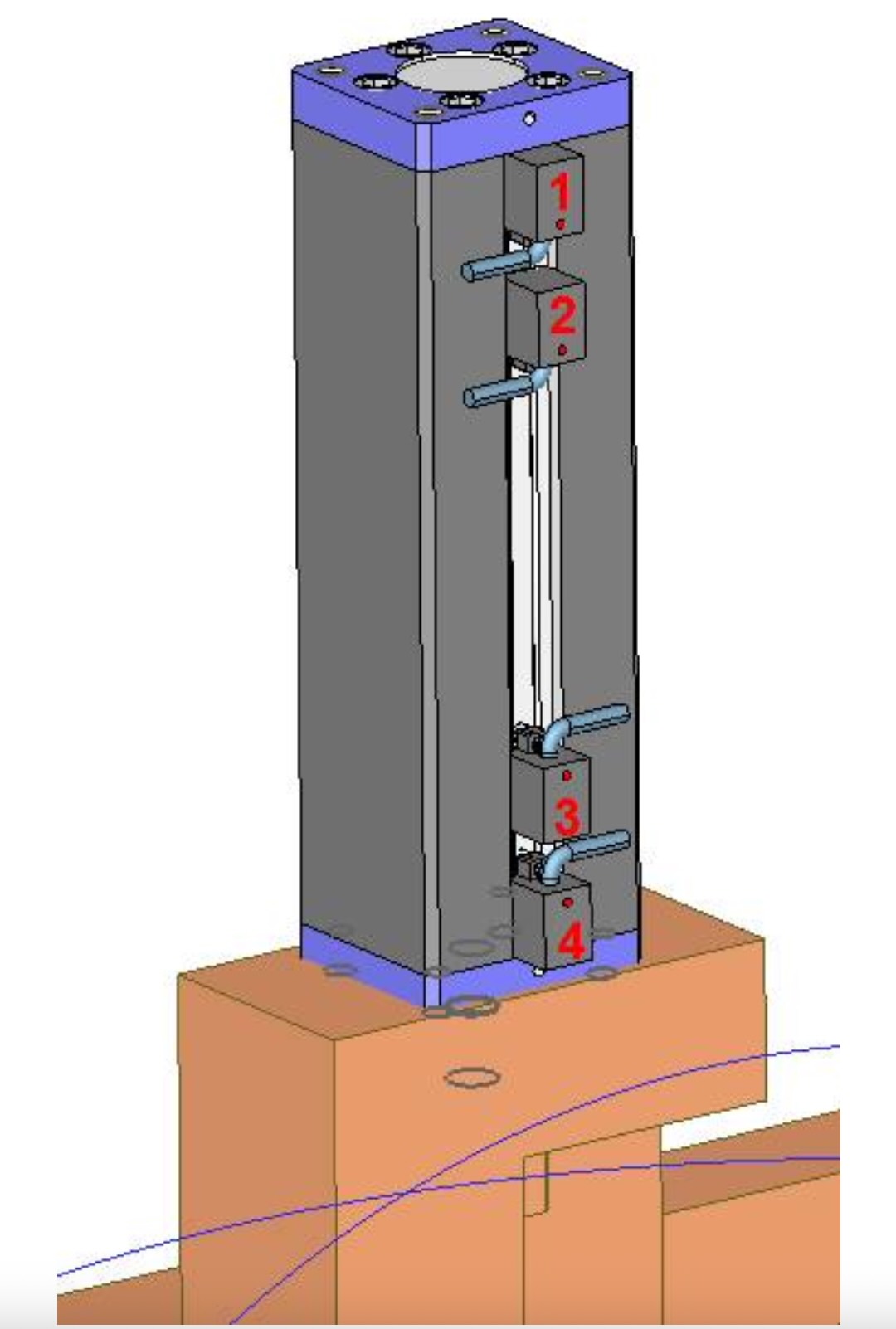

Un costruttore di stampi richiese un preventivo per un cilindro CC050BGMGM250 equipaggiato con quattro microinterruttori magnetici MSU4.
La configurazione desiderata prevedeva:
- due sensori per segnalare l’inizio della fase di rallentamento;
- due sensori per rilevare la posizione finale del cilindro.
Contemporaneamente il cliente domandava se fosse possibile realizzare il cilindro con ammortizzazione idraulica su entrambe le estremità, così da ottenere un rallentamento controllato sia durante l’avanzamento sia durante il ritorno dello stelo.
Dal punto di vista del cliente, la richiesta appariva del tutto ragionevole.
Maggiore è il numero di sensori disponibili, maggiore è la quantità di informazioni che il PLC può utilizzare per controllare il movimento dello stampo.
Allo stesso modo, una doppia ammortizzazione permette di ridurre gli urti meccanici, aumentare la precisione del movimento e migliorare la durata dell’intero sistema.
La vera sfida consisteva nello stabilire se tutte queste funzioni potessero essere integrate all’interno di un cilindro standard.
Perché Non Sempre È Possibile Installare Quattro Finecorsa
A prima vista potrebbe sembrare sufficiente aggiungere due sensori in più.
Dal punto di vista ingegneristico, però, la situazione è molto diversa.
I microinterruttori magnetici vengono installati all’interno di cave lavorate con precisione sul corpo del cilindro.
Queste cave sono progettate per ospitare un determinato numero di sensori e sono dimensionate per garantire sia il corretto funzionamento dei finecorsa sia la resistenza meccanica del cilindro.
Lo spazio disponibile è quindi limitato.
Non è possibile aumentarlo semplicemente aggiungendo una seconda cava o modificando il corpo del cilindro senza alterarne il progetto originale.
Ogni lavorazione supplementare modifica infatti la geometria del componente e può influenzarne rigidità, resistenza e affidabilità nel tempo.
La Valutazione del Reparto Tecnico
Dopo aver analizzato la richiesta, il Responsabile Tecnico Vega ha concluso che l’installazione di quattro microinterruttori MSU4 sul cilindro standard non era tecnicamente possibile.
La cava standard non disponeva dello spazio necessario per ospitare quattro sensori.
Inoltre, la realizzazione di una seconda cava sul corpo del cilindro non rappresentava una soluzione accettabile dal punto di vista progettuale.
Questa risposta evidenzia uno dei principi fondamentali della progettazione meccanica.
Un prodotto standard non deve mai essere modificato oltre i limiti per i quali è stato progettato.
Forzare una soluzione apparentemente semplice potrebbe compromettere la robustezza del cilindro, aumentarne i costi produttivi e ridurne l’affidabilità durante il funzionamento.
In molti casi, la risposta più professionale non è dire semplicemente “sì”, ma spiegare con precisione perché una determinata configurazione non sia tecnicamente realizzabile.
Spiegare i Limiti Tecnici Rafforza la Fiducia del Cliente
Uno degli errori più frequenti nell’assistenza tecnica consiste nel limitarsi a rispondere:
“Non si può fare.”
Una risposta di questo tipo non aiuta il cliente a comprendere il problema.
Un reparto tecnico qualificato, invece, deve sempre spiegare le motivazioni ingegneristiche che stanno alla base della decisione.
In questo caso le ragioni erano perfettamente oggettive:
- spazio insufficiente nella cava standard;
- impossibilità di realizzare una seconda cava senza modificare il progetto del cilindro;
- necessità di preservare l’affidabilità della costruzione originale.
Fornire queste spiegazioni trasforma un rifiuto in una consulenza tecnica di valore.
Oltre i Limiti del Prodotto Standard
L’aspetto più interessante di questo caso è che la risposta non si è fermata al semplice “non è possibile”.
Il Responsabile Tecnico Vega ha immediatamente proposto una soluzione alternativa.
Il reparto tecnico ricordava infatti di aver sviluppato alcuni mesi prima un cilindro speciale V220 con alesaggio da 32 mm dotato di doppia ammortizzazione idraulica, sia in avanzamento sia in ritorno.
Questo dimostrava che il limite non era rappresentato dalla tecnologia Vega, ma esclusivamente dal progetto del cilindro standard.
Quando le esigenze dell’applicazione superano tali limiti, è possibile sviluppare un cilindro completamente personalizzato.
Cilindri Standard e Cilindri Speciali
Questo caso mette chiaramente in evidenza la differenza tra un prodotto standard e un progetto speciale.
I cilindri standard sono progettati per offrire:
- elevata affidabilità;
- completa intercambiabilità;
- tempi di consegna rapidi;
- costi contenuti;
- semplicità produttiva.
I cilindri speciali, invece, nascono quando l’applicazione richiede caratteristiche che esulano dalle possibilità del catalogo standard.
Le personalizzazioni possono riguardare:
- corpi modificati;
- nuove configurazioni delle alimentazioni idrauliche;
- sistemi di ammortizzazione dedicati;
- disposizione speciale dei sensori;
- dimensioni completamente personalizzate.
In questi casi progettare un cilindro dedicato rappresenta spesso la soluzione migliore sotto ogni punto di vista.
Perché la Doppia Ammortizzazione È Importante
L’ammortizzazione idraulica ha lo scopo di rallentare progressivamente il pistone prima del raggiungimento del fine corsa.
In assenza di questo sistema, il pistone può urtare violentemente contro il fondello del cilindro, generando:
- urti meccanici;
- vibrazioni;
- rumorosità;
- usura precoce dei componenti.
Quando l’ammortizzazione è presente sia in avanzamento sia in ritorno, il movimento del cilindro risulta controllato in entrambe le direzioni.
Questa soluzione è particolarmente utile negli stampi a iniezione dove:
- vengono movimentate slitte pesanti;
- sono richieste elevate velocità di lavoro;
- è necessario preservare nel tempo la precisione dello stampo;
- i cicli produttivi si ripetono migliaia di volte ogni giorno.
Pur non essendo necessaria in tutte le applicazioni, la doppia ammortizzazione rappresenta un’importante soluzione per aumentare affidabilità e durata dei sistemi più gravosi.
L’Ingegneria Significa Trovare Soluzioni
Uno degli insegnamenti più importanti di questo caso riguarda il ruolo dell’assistenza tecnica.
L’obiettivo non consiste semplicemente nello stabilire se una richiesta sia realizzabile oppure no.
Il vero compito di un reparto tecnico è individuare la soluzione migliore.
Sarebbe stato molto semplice rispondere negativamente alla richiesta del cliente.
Il Reparto Tecnico Vega, invece, ha spiegato nel dettaglio i limiti fisici del prodotto standard e ha immediatamente proposto una soluzione alternativa già sperimentata in precedenza.
Questo approccio trasmette competenza, trasparenza e fiducia.
Lezioni Apprese da Questo Caso Reale
Da questo caso emergono alcuni principi fondamentali della progettazione dei cilindri idraulici.
Non tutte le richieste possono essere soddisfatte utilizzando un prodotto standard.
Dimensioni, resistenza strutturale e vincoli costruttivi definiscono i limiti entro i quali un cilindro può essere modificato.
Quando tali limiti vengono raggiunti, forzare il progetto non rappresenta quasi mai la scelta migliore.
È molto più corretto sviluppare una soluzione dedicata, progettata specificamente per l’applicazione.
Soprattutto, un’assistenza tecnica di qualità non si limita a spiegare perché una richiesta non sia realizzabile, ma propone sempre un’alternativa concreta.
Conclusioni Tecniche
Questo caso reale dimostra come la progettazione di un cilindro idraulico richieda un equilibrio tra le esigenze dell’applicazione e i limiti fisici del prodotto.
Il Reparto Tecnico Vega ha valutato con attenzione la richiesta di installare quattro microinterruttori magnetici e la doppia ammortizzazione, concludendo che il cilindro standard non disponeva dello spazio necessario per ospitare quattro sensori e che non fosse possibile realizzare una seconda cava senza modificare il progetto originale.
Anziché interrompere la discussione, il reparto tecnico ha proposto una soluzione alternativa facendo riferimento a un precedente sviluppo di un cilindro speciale dotato di doppia ammortizzazione in entrambe le direzioni di movimento.
La lezione più importante è semplice:
Un cilindro idraulico standard non dovrebbe mai essere modificato oltre i propri limiti progettuali. Quando l’applicazione richiede prestazioni superiori, la soluzione corretta è progettare un cilindro speciale capace di soddisfare pienamente le esigenze del cliente.
