Nel mondo dell’ingegneria, i clienti si aspettano spesso che il supporto tecnico fornisca risposte.
A volte queste risposte sono semplici.
A volte confermano che un progetto è corretto.
E a volte la risposta più preziosa che un ingegnere possa dare è semplicemente:
“No.”
Recentemente il Reparto Tecnico Vega è stato coinvolto nella verifica del dimensionamento di un cilindro idraulico autobloccante destinato a un’applicazione particolarmente impegnativa nel settore dello stampaggio a iniezione.
A prima vista, i calcoli sembravano corretti.
Il cilindro proposto appariva in grado di svolgere il lavoro richiesto.
Molti fornitori probabilmente avrebbero approvato il progetto e sarebbero passati oltre.
Vega ha scelto un approccio diverso.
La Richiesta
Un costruttore di stampi, che identificheremo semplicemente con le iniziali C.H., stava sviluppando uno stampo per un componente realizzato in:
PC + 30% Fibra di Vetro

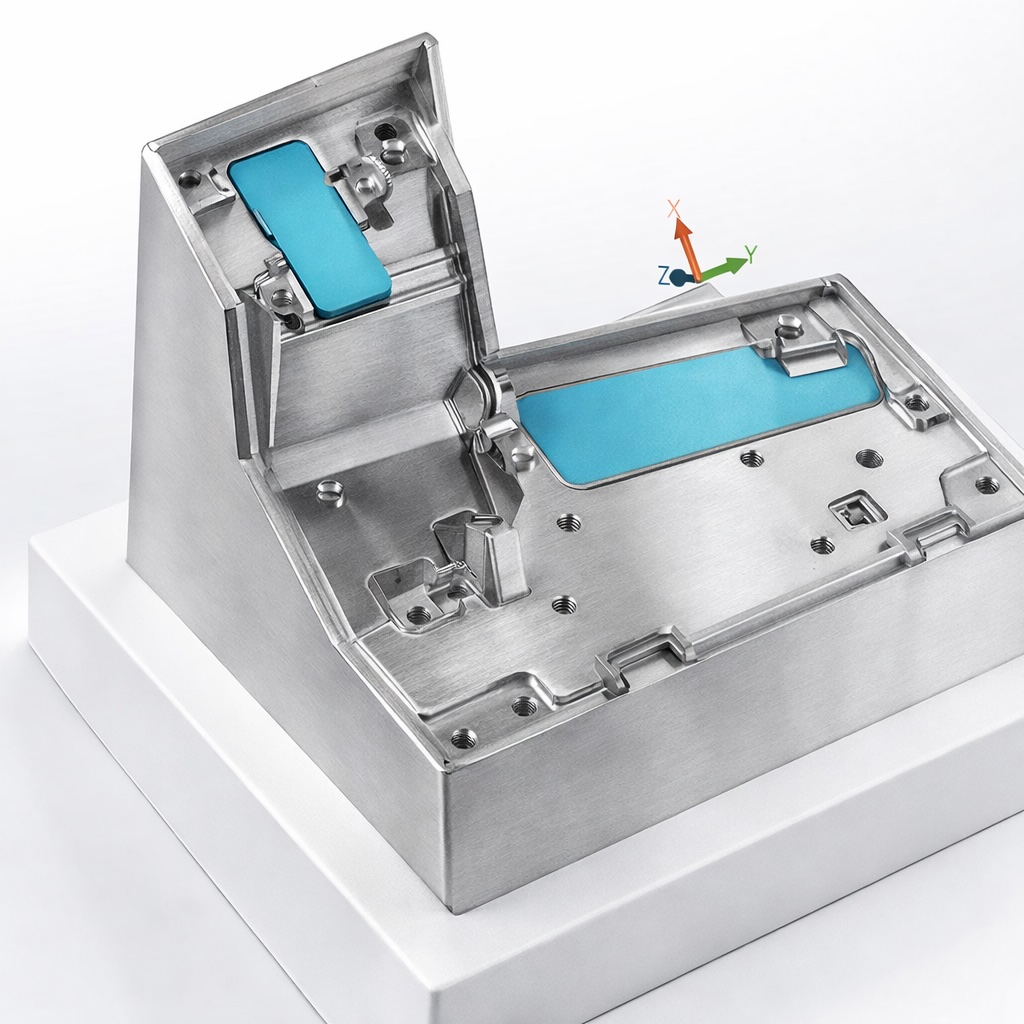

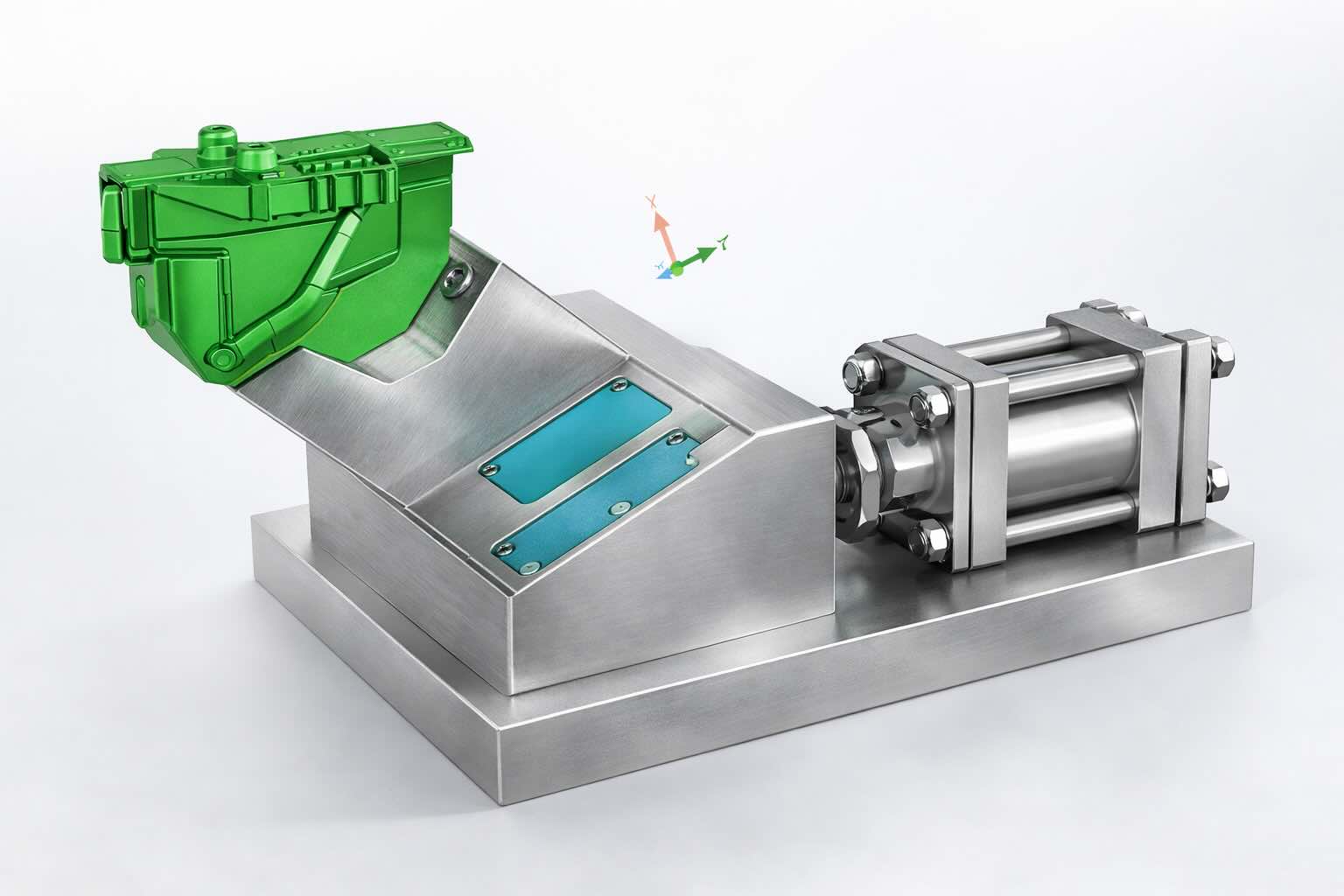

L’applicazione prevedeva un grande carrello laterale movimentato da un cilindro idraulico autobloccante.
Il cliente ha fornito:
- Modello 3D
- Calcoli delle forze
- Parametri operativi
- Dati relativi al materiale
La richiesta era molto semplice:
“Il cilindro CG084 è adatto a questa applicazione?”
Una domanda apparentemente banale.
Una risposta molto meno scontata.
I Calcoli Sembravano Corretti
L’analisi fornita dal cliente era dettagliata e ben sviluppata.
Tra i dati principali figuravano:
- Superficie frontale di circa 230 cm²
- Pressione stimata in cavità compresa tra 650 e 800 bar
- Angolo del carrello compreso tra 20° e 25,84°
- Superficie laterale di circa 180 cm²
Sulla base di questi dati, le forze generate dalla pressione della plastica venivano trasferite al cilindro attraverso la cinematica del carrello inclinato.
I calcoli mostravano carichi estremamente elevati, compresi tra circa:
54.000 kgf e 89.000 kgf
a seconda della pressione effettiva e dell’angolo utilizzato.
Dal punto di vista matematico, i calcoli erano corretti.
Ed è proprio questo che rende interessante questo caso.
Quando i Numeri Non Raccontano Tutta la Storia
Molti processi di approvazione si fermano ai calcoli.
Se i numeri sembrano accettabili, il progetto viene approvato.
Ma l’ingegneria non consiste solamente nel verificare formule.
L’ingegneria consiste nel valutare il rischio.
Il materiale utilizzato in questo progetto era un tecnopolimero rinforzato:
Policarbonato con 30% di fibra di vetro.
Chi lavora nel settore dello stampaggio sa che materiali di questo tipo richiedono spesso pressioni di iniezione significativamente più elevate rispetto a plastiche standard come il polipropilene.
Ed è proprio qui che il Reparto Tecnico Vega ha individuato il punto critico.
Il Rischio Nascosto
Dopo aver verificato il progetto, il Reparto Tecnico Vega ha considerato uno scenario particolarmente realistico:
E se la pressione effettiva raggiungesse o superasse gli 800 bar?
Utilizzando questo valore e considerando un angolo del carrello di circa 20°, il carico trasmesso al sistema di bloccaggio si avvicinava pericolosamente alla forza statica massima di bloccaggio del cilindro CG084.
Tecnicamente il cilindro avrebbe probabilmente funzionato.
Ma lavorare vicino al limite massimo di capacità non rappresenta una buona pratica progettuale.
Per una ragione molto semplice:
La produzione reale non avviene mai in condizioni perfette.
La Produzione Reale Non È un Foglio Excel
In produzione possono verificarsi:
- Variazioni del materiale
- Differenze tra lotti produttivi
- Cambiamenti della temperatura
- Oscillazioni della pressione di iniezione
- Modifiche dei parametri macchina
- Usura progressiva dei componenti
Quando un sistema viene progettato troppo vicino ai propri limiti, basta una piccola variazione per consumare completamente il margine di sicurezza disponibile.
Ed è proprio in questi momenti che iniziano i problemi.
Un progetto affidabile non deve semplicemente funzionare.
Deve continuare a funzionare anche quando le condizioni operative non sono perfette.
L’Importanza del Margine di Sicurezza
Uno degli errori più comuni nella progettazione meccanica consiste nel considerare accettabile qualsiasi soluzione che resista al carico teorico calcolato.
L’esperienza insegna invece che l’affidabilità nasce dal margine di sicurezza.
Un componente correttamente dimensionato deve essere in grado di sopportare:
- Variazioni di processo
- Sovraccarichi occasionali
- Invecchiamento dei materiali
- Condizioni operative impreviste
Per questo motivo il Reparto Tecnico Vega non si limita mai a verificare se un cilindro possa funzionare.
Valuta se possa funzionare in modo affidabile per anni.
La Decisione
Dopo aver completato l’analisi, il Reparto Tecnico Vega ha preso una decisione che molti fornitori avrebbero probabilmente evitato.
La risposta è stata:
No.
Il cilindro CG084 non è stato approvato per questa applicazione.
Non perché il cilindro fosse difettoso.
Non perché i calcoli fossero errati.
Non perché il progetto fosse impossibile.
Ma perché il margine tra il carico previsto e la capacità di bloccaggio del cilindro era troppo ridotto.
Il rischio era semplicemente troppo elevato.
Una Soluzione Più Affidabile
Invece di approvare una soluzione al limite delle sue capacità, Vega ha suggerito al cliente di valutare una modifica progettuale dello stampo.
L’idea era introdurre un sistema di bloccaggio dedicato capace di assorbire le forze generate dalla pressione di iniezione.
In questa configurazione:
- Il sistema di bloccaggio sopporta i carichi principali.
- Il cilindro si occupa esclusivamente del movimento.
- Le sollecitazioni vengono ridotte.
- L’affidabilità aumenta sensibilmente.
Questa soluzione viene frequentemente adottata nelle applicazioni più impegnative, dove le pressioni di iniezione raggiungono valori particolarmente elevati.
Perché Dire “No” Genera Valore
A prima vista potrebbe sembrare controintuitivo.
Rifiutare una soluzione richiesta dal cliente può apparire come una mancanza di supporto.
In realtà spesso è esattamente il contrario.
Approvare una soluzione rischiosa può generare soddisfazione nel breve termine.
Evitare un problema futuro crea fiducia nel lungo termine.
In questo caso Vega non ha risolto un guasto.
Ha evitato che il guasto si verificasse.
Il cliente ha potuto rivedere il progetto dello stampo prima della costruzione e valutare alternative più affidabili prima di investire tempo e denaro in una configurazione potenzialmente critica.
Lezioni Apprese
Questo progetto evidenzia alcuni principi fondamentali dell’ingegneria applicata agli stampi.
1. Un calcolo corretto non garantisce automaticamente un progetto affidabile
Una soluzione può essere matematicamente corretta e comunque presentare rischi eccessivi.
2. I margini di sicurezza sono fondamentali
Lavorare troppo vicino ai limiti di un componente lascia poco spazio alle inevitabili variazioni reali.
3. Il materiale influisce direttamente sul dimensionamento
Materiali tecnici caricati richiedono spesso pressioni molto superiori rispetto alle plastiche tradizionali.
4. L’affidabilità è più importante del dimensionamento minimo
L’obiettivo non è semplicemente far funzionare il sistema.
L’obiettivo è garantire che continui a funzionare nel tempo.
5. Il miglior guasto è quello che non avviene mai
Il massimo valore dell’ingegneria si ottiene quando un problema viene eliminato prima dell’inizio della produzione.
Conclusioni
In Vega il supporto tecnico non consiste semplicemente nel confermare dei calcoli.
Significa comprendere l’applicazione, valutarne i rischi e proteggere l’investimento del cliente.
A volte questo significa approvare un progetto.
A volte significa proporre una soluzione migliore.
E a volte significa rifiutare una configurazione che sulla carta sembra accettabile.
Perché in ingegneria la risposta più facile non è sempre quella giusta.
E talvolta la decisione tecnica più importante è semplicemente:
“No.”
