Perché i Tubi dei Cilindri Idraulici si Deformano: Analisi Ingegneristica di un Caso Reale in uno Stampo a Iniezione
Introduzione
I cilindri idraulici rappresentano uno dei componenti più affidabili utilizzati negli stampi per stampaggio a iniezione. Progettati per lavorare ad alte pressioni e sopportare milioni di cicli operativi, sono generalmente considerati componenti estremamente robusti e praticamente esenti da manutenzione quando vengono correttamente dimensionati e installati.
Nonostante ciò, i guasti continuano a verificarsi e uno dei fenomeni meno compresi è la deformazione permanente del tubo del cilindro.
Quando un progettista osserva un cilindro deformato, la prima reazione è spesso attribuire il problema a un difetto di produzione oppure a una qualità insufficiente del materiale. Nella maggior parte dei casi, tuttavia, questa conclusione è errata.
L’esperienza maturata in migliaia di applicazioni industriali dimostra infatti che la quasi totalità delle deformazioni permanenti dei cilindri idraulici non è causata dal cilindro stesso, ma dalle condizioni operative alle quali esso viene sottoposto.
Un cilindro idraulico non lavora mai come componente isolato.
Fa parte di un sistema meccanico complesso costituito da distributori idraulici, tubazioni, piastre dello stampo, colonne di guida, bussole, masse in movimento e dalla logica di funzionamento della pressa.
Un errore di progettazione in uno qualsiasi di questi elementi può aumentare sensibilmente le sollecitazioni trasmesse al cilindro.
Il caso di assistenza tecnica analizzato in questo articolo rappresenta un esempio concreto di questa situazione.
Durante il normale ciclo produttivo, un cilindro installato all’interno di uno stampo per stampaggio a iniezione ha subito una deformazione permanente del tubo.
Invece di limitarsi alla sostituzione del componente, è stata eseguita un’analisi tecnica completa finalizzata a ricostruire le reali condizioni di funzionamento e le forze effettivamente agenti sul cilindro.
Partendo da questo caso reale, l’articolo approfondisce i principi fondamentali dell’oleodinamica e della meccanica applicata, illustrando come si sviluppano queste deformazioni, quali siano le cause più frequenti e quali accorgimenti progettuali permettano di evitarle già nella fase di progettazione dello stampo.
Il Cilindro Idraulico Raramente è la Vera Causa del Guasto
I moderni cilindri idraulici vengono costruiti utilizzando acciai legati ad alta resistenza e processi produttivi estremamente accurati.
Il tubo viene alesato e levigato con tolleranze molto ristrette, lo stelo viene temprato a induzione e cromato duro, mentre pistoni e sistemi di tenuta sono progettati per garantire milioni di cicli di funzionamento.
Quando il cilindro lavora entro i limiti previsti dal progetto, i cedimenti strutturali risultano estremamente rari.
Per questo motivo, davanti a una deformazione permanente, la domanda corretta non dovrebbe essere:
“Perché si è rotto il cilindro?”
ma piuttosto:
“Quali condizioni hanno sottoposto il cilindro a carichi superiori ai limiti di progetto?”
Questo cambio di prospettiva rappresenta il principio fondamentale di qualsiasi corretta analisi dei guasti.
Nella maggior parte dei casi le cause principali sono riconducibili a una o più delle seguenti condizioni:
- Dimensionamento errato del cilindro;
- Massa movimentata sottostimata;
- Accelerazioni e decelerazioni eccessive;
- Intensificazione della pressione;
- Olio idraulico intrappolato;
- Sequenze di movimentazione non corrette;
- Carichi laterali sullo stelo;
- Disallineamenti meccanici;
- Urti a fine corsa;
- Picchi di pressione superiori alla pressione nominale.
Soltanto dopo aver escluso tutte queste possibili cause diventa ragionevole ipotizzare un difetto del cilindro stesso.
Il Caso Reale

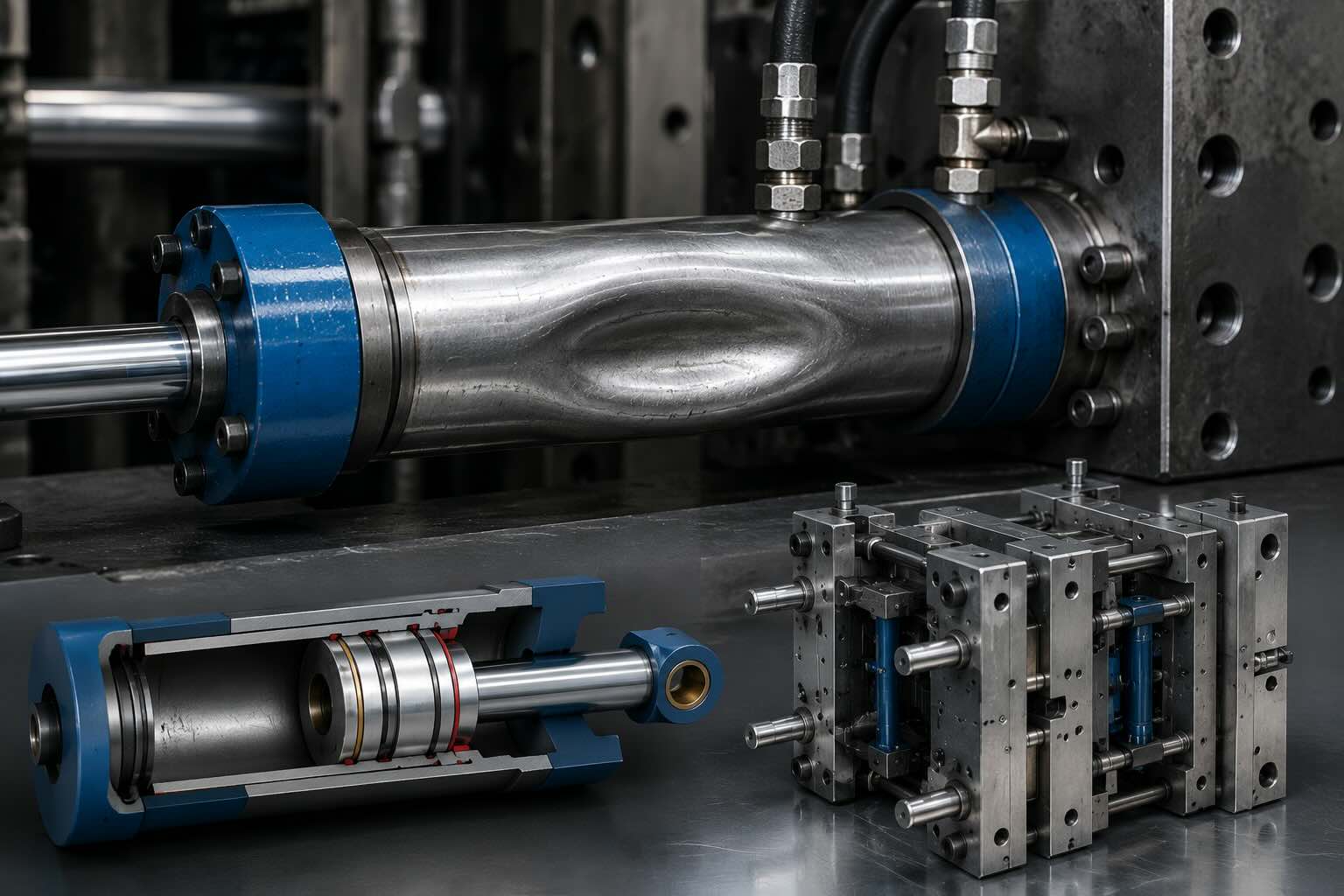

Il caso di assistenza preso in esame riguarda un cilindro idraulico installato all’interno di uno stampo per movimentare uno degli elementi mobili durante il ciclo di stampaggio.
Dopo un lungo periodo di funzionamento, il tubo del cilindro presentava una evidente deformazione permanente.
A un primo esame il danno poteva far pensare a un’insufficiente resistenza meccanica del componente.
L’ufficio tecnico, invece di limitarsi alla sostituzione del cilindro, ha eseguito una completa analisi delle possibili cause.
L’indagine ha previsto:
- verifica delle dimensioni del cilindro;
- controllo della pressione di esercizio;
- calcolo della forza idraulica teorica;
- analisi della massa movimentata;
- ricostruzione della sequenza di lavoro dello stampo;
- verifica del montaggio meccanico;
- valutazione dei carichi esterni applicati al cilindro.
Solo dopo aver analizzato l’intero sistema meccanico è stato possibile individuare la reale origine del problema.
Questo approccio rappresenta uno dei principi fondamentali della progettazione degli stampi:
Un cilindro idraulico deve sempre essere analizzato come parte integrante dell’intero sistema meccanico e non come un componente indipendente.
La Forza Generata da un Cilindro Idraulico
Il compito di un cilindro idraulico consiste nel trasformare la pressione dell’olio in una forza lineare.
La relazione fondamentale è la seguente.
Equazione 1 – Forza Idraulica
F = P × A
dove:
- F = forza sviluppata dal cilindro (N)
- P = pressione idraulica (Pa)
- A = area efficace del pistone (m²)
Sebbene questa relazione sia estremamente semplice, viene spesso utilizzata in modo improprio perché non viene distinta la forza in estensione da quella in rientro.
Area Utile del Pistone
Durante la fase di estensione tutta la superficie del pistone è soggetta alla pressione dell’olio.
Equazione 2 – Area del Pistone
Ap = (π × D²) / 4
dove:
- Ap = area del pistone
- D = diametro del pistone
Durante il rientro, invece, parte della superficie è occupata dallo stelo.
L’area realmente disponibile diventa quindi:
Equazione 3 – Area Anulare
Ar = π × (D² − d²) / 4
dove:
- Ar = area anulare
- D = diametro del pistone
- d = diametro dello stelo
Per questo motivo la forza sviluppata in rientro è sempre inferiore rispetto a quella disponibile durante l’estensione.
Trascurare questa differenza rappresenta uno degli errori più frequenti nel dimensionamento dei cilindri idraulici.
Esempio di Calcolo
Si consideri un cilindro con le seguenti caratteristiche:
| Parametro | Valore |
|---|---|
| Diametro pistone | 32 mm |
| Diametro stelo | 20 mm |
| Pressione di lavoro | 140 bar |
Passo 1 – Calcolo dell’area del pistone
Applicando la Formula 2:
Ap = (π × D²) / 4
Sostituendo il diametro del pistone:
Ap = (3,1416 × 32²) / 4
Risultato:
Ap = 804 mm²
Convertendo nel Sistema Internazionale:
Ap = 0,000804 m²
Passo 2 – Conversione della pressione
Pressione di esercizio:
140 bar
Poiché:
1 bar = 100.000 Pa
la pressione diventa:
P = 14.000.000 Pa
Passo 3 – Calcolo della forza teorica
Applicando la Formula 1:
F = P × A
Sostituendo i valori ottenuti:
F = 14.000.000 × 0,000804
Risultato:
F = 11.256 N
ovvero circa:
11,3 kN
A prima vista questa forza sembrerebbe più che sufficiente per la maggior parte delle applicazioni negli stampi a iniezione.
Tuttavia questo calcolo considera esclusivamente condizioni statiche.
Nella realtà, uno stampo a iniezione lavora quasi sempre in condizioni dinamiche.
I Carichi Statici Sono Solo una Parte del Problema
Molti progettisti dimensionano il cilindro considerando soltanto il peso dell’elemento da movimentare.
Questo approccio è incompleto.
Un cilindro idraulico non deve soltanto sostenere una massa, ma deve accelerarla, rallentarla e arrestarla migliaia di volte ogni giorno.
Secondo il secondo principio della dinamica di Newton:
Equazione 4 – Seconda Legge di Newton
F = m × a
dove:
- m = massa movimentata (kg)
- a = accelerazione (m/s²)
Supponiamo che la piastra mobile abbia una massa di 150 kg.
Se raggiunge una velocità di 0,40 m/s in 0,05 s, l’accelerazione sarà:
Equazione 5 – Accelerazione
a = Δv / Δt
Sostituendo i valori:
a = 0,40 / 0,05
Risultato:
a = 8 m/s²
La forza d’inerzia diventa quindi:
F = 150 × 8
Risultato:
F = 1.200 N
Questa forza rappresenta solo una parte delle sollecitazioni realmente presenti durante il ciclo di lavoro.
Durante il funzionamento il cilindro è infatti contemporaneamente soggetto a:
- attriti tra i componenti mobili;
- disallineamenti delle guide;
- comprimibilità dell’olio;
- oscillazioni della pressione idraulica;
- intensificazione della pressione;
- urti meccanici;
- flessioni elastiche della struttura dello stampo.
Quando tutti questi effetti si sommano, le sollecitazioni effettive possono risultare molto superiori a quelle ricavate mediante un semplice calcolo statico.
Perché i Calcoli Statici Non Sono Sufficenti
I calcoli presentati nella parte precedente permettono di determinare la forza teorica sviluppata da un cilindro idraulico in condizioni ideali. Sebbene rappresentino il punto di partenza di qualsiasi progetto, non sono sufficienti per descrivere il comportamento reale di un cilindro installato all’interno di uno stampo a iniezione.
Durante ogni ciclo produttivo il cilindro è sottoposto a continue accelerazioni, decelerazioni, inversioni di movimento, vibrazioni e urti. Ognuno di questi fenomeni genera carichi aggiuntivi che si sommano alla forza idraulica teorica.
Di conseguenza, il carico realmente agente sul cilindro può risultare molto superiore a quello ottenuto con il semplice prodotto tra pressione e area del pistone.
Per questo motivo i progettisti più esperti non dimensionano mai un cilindro considerando esclusivamente la forza teorica, ma analizzano l’intero ciclo di funzionamento dello stampo.
I Carichi Dinamici negli Stampi a Iniezione
A differenza delle presse idrauliche tradizionali, gli stampi a iniezione eseguono movimenti estremamente rapidi e ripetitivi.
Durante un normale ciclo produttivo il cilindro compie le seguenti fasi:
- Accelerazione della piastra mobile;
- Movimento a velocità costante;
- Decelerazione prima del fine corsa;
- Arresto completo;
- Inversione del movimento;
- Ripetizione del ciclo migliaia di volte ogni giorno.
Ognuna di queste fasi produce carichi supplementari.
Queste sollecitazioni vengono definite carichi dinamici e rappresentano una delle principali cause di deformazione permanente dei cilindri idraulici.
Maggiore è la velocità del ciclo, maggiori saranno i carichi dinamici.
L’Accelerazione Genera Forze Supplementari
La forza d’inerzia prodotta durante l’accelerazione è descritta dal secondo principio della dinamica.
Equazione 6 – Forza Dinamica
F = m × a
dove:
- F = forza d’inerzia (N)
- m = massa movimentata (kg)
- a = accelerazione (m/s²)
L’accelerazione dipende esclusivamente dal ciclo impostato dal progettista della macchina.
Un aumento della velocità produttiva comporta inevitabilmente un aumento dell’accelerazione e, di conseguenza, delle forze trasmesse al cilindro.
Questo spiega perché uno stesso cilindro possa funzionare per anni su una macchina e rompersi rapidamente su un’altra che utilizza cicli più veloci.
Esempio Pratico
Supponiamo che la piastra mobile abbia una massa di 180 kg.
Ciclo di lavoro originale
Velocità:
0,30 m/s
Tempo di accelerazione:
0,10 s
L’accelerazione vale:
Equazione 7 – Accelerazione
a = Δv / Δt
Sostituendo i valori:
a = 0,30 / 0,10
Risultato:
a = 3 m/s²
La forza d’inerzia risulta:
F = 180 × 3
Risultato:
F = 540 N
Aumento della velocità produttiva
Supponiamo ora di raddoppiare la velocità.
Velocità:
0,60 m/s
Tempo di accelerazione:
0,05 s
L’accelerazione diventa:
a = 0,60 / 0,05
Risultato:
a = 12 m/s²
La forza d’inerzia diventa:
F = 180 × 12
Risultato:
F = 2.160 N
Semplicemente aumentando la velocità del ciclo produttivo, la forza d’inerzia è quadruplicata.
Il cilindro è rimasto lo stesso.
La pressione dell’impianto è rimasta invariata.
L’unica modifica riguarda il ciclo della macchina.
Eppure le sollecitazioni meccaniche sono aumentate in modo considerevole.
La Decelerazione è Ancora Più Critica
L’accelerazione rappresenta solo metà del problema.
Quando la piastra raggiunge il termine della corsa, tutta l’energia accumulata durante il movimento deve essere dissipata.
Se il rallentamento avviene gradualmente, il cilindro è sottoposto a sollecitazioni relativamente contenute.
Se invece la piastra urta un arresto meccanico oppure si ferma in uno spazio estremamente ridotto, la decelerazione cresce rapidamente.
Di conseguenza aumenta anche la forza trasmessa al cilindro.
Questa situazione rappresenta una delle cause più frequenti delle deformazioni permanenti osservate negli stampi.
Energia Cinetica
Ogni massa in movimento possiede energia cinetica.
L’energia dipende sia dalla massa sia dalla velocità.
Equazione 8 – Energia Cinetica
Ek = (1/2) × m × v²
dove:
- Ek = energia cinetica (J)
- m = massa (kg)
- v = velocità (m/s)
È importante osservare che la velocità compare al quadrato.
Ciò significa che raddoppiare la velocità non raddoppia l’energia.
L’energia aumenta di quattro volte.
Esempio di Calcolo
Massa movimentata:
150 kg
Velocità:
0,25 m/s
Applicando la Formula 8:
Ek = (1/2) × 150 × 0,25²
Risultato:
Ek = 4,69 J
Se la velocità viene aumentata a:
0,50 m/s
l’energia diventa:
Ek = (1/2) × 150 × 0,50²
Risultato:
Ek = 18,75 J
La velocità è raddoppiata.
L’energia cinetica è invece quadruplicata.
Questa energia deve essere assorbita dal sistema meccanico.
Se ciò non avviene in modo graduale, si generano urti e picchi di pressione.
La Pressione Idraulica Non è Costante
Molti progettisti ritengono che la pressione all’interno del cilindro coincida sempre con quella impostata sulla centralina idraulica.
In realtà la pressione varia continuamente durante il ciclo di lavoro.
Le principali cause sono:
- commutazione delle valvole;
- restrizioni del flusso;
- olio intrappolato;
- decelerazioni improvvise;
- urti meccanici;
- comprimibilità dell’olio;
- squilibri di portata.
Per intervalli di tempo molto brevi, la pressione interna può diventare notevolmente superiore alla pressione nominale di esercizio.
Questi aumenti improvvisi vengono definiti picchi di pressione.
Intensificazione della Pressione
Uno dei fenomeni più pericolosi negli stampi a iniezione è l’intensificazione della pressione.
Essa si verifica quando l’olio rimane intrappolato all’interno di una camera del cilindro mentre una forza esterna continua a comprimere il pistone.
Poiché l’olio idraulico è solo leggermente comprimibile, anche una piccolissima riduzione del volume produce un fortissimo aumento della pressione.
A differenza della normale pressione di esercizio, questa pressione non viene generata dalla pompa.
È il movimento stesso dello stampo a comprimere l’olio e ad aumentare la pressione interna.
Per questo motivo può accadere che il manometro della centralina indichi una pressione perfettamente normale mentre, all’interno del cilindro, la pressione sia molto più elevata.
Cause Tipiche dell’Intensificazione della Pressione
L’intensificazione della pressione può verificarsi quando:
- una valvola chiude troppo presto;
- il cilindro raggiunge un arresto meccanico mentre la pressione continua ad agire;
- l’olio non può ritornare al serbatoio;
- due cilindri lavorano in modo non sincronizzato;
- una sequenza di comando intrappola l’olio;
- la dilatazione termica aumenta il volume dell’olio in una camera chiusa.
In tutte queste situazioni la pressione può raggiungere valori di molto superiori a quella nominale.
Anche se questi picchi durano solo pochi millisecondi, possono essere sufficienti a superare il limite elastico dell’acciaio e provocare deformazioni permanenti.
L’Olio Intrappolato è Più Pericoloso dell’Alta Pressione
Molti tecnici attribuiscono la deformazione dei cilindri a una pressione eccessiva della centralina.
Nella pratica, l’olio intrappolato rappresenta spesso un pericolo ancora maggiore.
Immaginiamo un cilindro completamente esteso.
Se entrambe le connessioni idrauliche vengono chiuse mentre una forza meccanica continua a spingere sullo stelo, il volume disponibile per l’olio diminuisce rapidamente.
Poiché il fluido non ha alcuna possibilità di uscire, la pressione aumenta in modo quasi istantaneo.
In questo momento non è più la centralina a controllare la pressione.
È la struttura meccanica dello stampo.
Questo spiega perché alcuni cilindri si deformano pur lavorando con una centralina perfettamente regolata.
La Comprimibilità dell’Olio
L’olio idraulico viene normalmente considerato incomprimibile.
Dal punto di vista ingegneristico questa affermazione è solo approssimativamente corretta.
Sotto elevate pressioni anche l’olio subisce una lieve riduzione di volume.
La presenza di aria disciolta o di piccole bolle aumenta ulteriormente questo fenomeno.
Le conseguenze sono:
- maggiore elasticità del circuito;
- minore precisione di posizionamento;
- aumento delle oscillazioni di pressione;
- incremento dei picchi di pressione;
- maggiori sollecitazioni sui componenti.
Per questo motivo lo spurgo accurato dell’impianto rappresenta una fase fondamentale durante la messa in servizio dello stampo.
L’Importanza del Fine Corsa Ammortizzato
Molti cilindri idraulici sono dotati di sistemi di ammortizzazione del fine corsa.
Questi dispositivi rallentano progressivamente il pistone prima dell’arresto.
L’ammortizzazione permette di:
- ridurre gli urti meccanici;
- diminuire i picchi di pressione;
- limitare le vibrazioni;
- aumentare la durata delle guarnizioni;
- ridurre le sollecitazioni sul tubo del cilindro.
Quando vengono movimentate masse elevate, il fine corsa ammortizzato non dovrebbe essere considerato un optional, ma una caratteristica progettuale fondamentale.
I Cilindri Idraulici Sono Progettati per Lavorare Assialmente
Un cilindro idraulico è progettato per sviluppare una forza lungo il proprio asse longitudinale.
Nelle condizioni ideali, la forza generata dalla pressione dell’olio viene trasmessa perfettamente lungo l’asse dello stelo, senza introdurre flessioni o carichi laterali. Questa condizione viene definita carico assiale ed è la situazione prevista durante il progetto del cilindro.
Quando il carico rimane perfettamente allineato, le tensioni interne si distribuiscono uniformemente sullo stelo, sul pistone e sul tubo del cilindro.
I problemi iniziano quando il cilindro è costretto a sopportare forze che agiscono lateralmente rispetto al suo asse.
In queste condizioni le tensioni non risultano più uniformi e si concentrano in alcune zone del materiale, accelerando l’usura e aumentando il rischio di deformazioni permanenti.
Molti cilindri apparentemente “difettosi” hanno in realtà lavorato per milioni di cicli sotto l’effetto di carichi laterali prima che il danno diventasse visibile.
Che Cos’è un Carico Laterale?
Si parla di carico laterale quando la forza applicata allo stelo non è perfettamente allineata con l’asse del cilindro.
In pratica il cilindro non è più sottoposto soltanto a una forza di spinta o di trazione, ma anche a una forza trasversale che tende a piegare lo stelo.
Le cause più comuni sono:
- colonne di guida disallineate;
- errori di lavorazione delle piastre;
- usura delle bussole di guida;
- flessione delle piastre dello stampo;
- montaggio non corretto;
- punti di collegamento eccentrici;
- dilatazioni termiche differenti;
- deformazioni della struttura durante la chiusura dello stampo.
Anche uno spostamento laterale di pochi decimi di millimetro può produrre sollecitazioni molto elevate.
Le Guide Non Devono Essere Sostituite dal Cilindro
Uno degli errori progettuali più frequenti consiste nell’utilizzare inconsapevolmente il cilindro come elemento di guida.
Il cilindro idraulico ha un solo compito:
generare forza.
La funzione di guidare le piastre mobili appartiene invece a:
- colonne di guida;
- bussole;
- pattini di scorrimento;
- guide lineari;
- rulli di guida.
Quando questi componenti sono usurati oppure insufficientemente rigidi, una parte dei carichi laterali viene inevitabilmente trasferita allo stelo del cilindro.
In queste condizioni il cilindro lavora contemporaneamente a compressione e a flessione, una situazione per la quale non è stato progettato.
Sollecitazioni Combinate
Nella pratica industriale un cilindro è quasi sempre soggetto a più carichi contemporaneamente.
Tra questi troviamo:
- compressione assiale;
- trazione assiale;
- flessione;
- urti dinamici;
- vibrazioni;
- picchi di pressione.
La combinazione di questi effetti produce tensioni molto superiori a quelle ottenute considerando esclusivamente la pressione idraulica.
Per questo motivo il corretto dimensionamento di un cilindro non può basarsi soltanto sulla forza teorica calcolata con la pressione di esercizio.
È necessario valutare l’intero comportamento meccanico dello stampo.
Il Momento Flettente
Quando una forza viene applicata a una certa distanza dall’asse del cilindro si genera un momento flettente.
Equazione 9 – Momento Flettente
M = F × L
dove:
- M = momento flettente (N·m)
- F = forza laterale (N)
- L = distanza tra la forza applicata e l’asse del cilindro (m)
Questa semplice relazione mostra come anche una forza relativamente piccola possa generare un momento elevato se applicata con un braccio sufficientemente lungo.
Esempio di Calcolo
Supponiamo che sullo stelo agisca una forza laterale pari a:
500 N
Il punto di applicazione della forza dista:
150 mm
dal supporto di guida.
Convertendo la distanza:
L = 0,15 m
Applicando la Formula 9:
M = 500 × 0,15
Risultato:
M = 75 N·m
Pur trattandosi di una forza laterale apparentemente modesta, il momento flettente prodotto è sufficiente per aumentare sensibilmente le tensioni presenti nello stelo.
Ripetendo questo fenomeno milioni di volte, il rischio di deformazioni permanenti aumenta considerevolmente.
La Flessione delle Piastre dello Stampo
Le piastre di uno stampo non sono perfettamente rigide.
Ogni volta che viene applicata una forza, la struttura subisce una piccola deformazione elastica.
Sebbene queste deformazioni siano generalmente dell’ordine di pochi centesimi o decimi di millimetro, possono alterare il corretto allineamento del cilindro.
La flessione aumenta quando:
- le piastre sono molto estese;
- le masse in movimento sono elevate;
- la distanza tra le colonne di guida è eccessiva;
- lo spessore delle piastre è insufficiente;
- la forza di chiusura della pressa è molto elevata.
Quando la struttura si deforma, anche i punti di fissaggio del cilindro possono perdere il perfetto allineamento.
Di conseguenza aumentano i carichi laterali trasmessi allo stelo.
La Dilatazione Termica
Durante il funzionamento lo stampo è continuamente soggetto a variazioni di temperatura.
Le diverse piastre possono raggiungere temperature differenti in funzione della loro posizione e del sistema di raffreddamento.
Poiché l’acciaio si dilata con l’aumentare della temperatura, componenti aventi dimensioni differenti possono deformarsi in modo diverso.
Questo fenomeno prende il nome di dilatazione termica differenziale.
Anche se gli spostamenti risultano generalmente molto piccoli, milioni di cicli termici possono modificare lentamente l’allineamento del cilindro.
Negli stampi ad alta precisione questi effetti devono essere considerati già durante la progettazione.
L’Evoluzione dell’Usura
Le deformazioni permanenti raramente compaiono all’improvviso.
Nella maggior parte dei casi il danno si sviluppa gradualmente seguendo una sequenza ben precisa.
Il processo tipico è il seguente:
- compare una leggera usura delle guide;
- l’allineamento peggiora progressivamente;
- aumentano i carichi laterali;
- le guarnizioni iniziano a usurarsi;
- compaiono piccole perdite interne;
- aumenta la flessione dello stelo;
- cresce la tensione sul tubo del cilindro;
- compare la deformazione permanente.
Quando il danno diventa visibile, il problema è normalmente presente da molto tempo.
Limitarsi alla sostituzione del cilindro significa quasi sempre ripetere lo stesso guasto dopo un certo numero di cicli.
La Rigidezza dello Stampo
La rigidezza dell’intera struttura influisce direttamente sulla durata dei cilindri idraulici.
Uno stampo rigido distribuisce uniformemente le forze.
Uno stampo flessibile concentra invece le sollecitazioni in zone localizzate.
Durante la progettazione occorre valutare attentamente:
- lo spessore delle piastre;
- la disposizione delle colonne di supporto;
- la distanza tra le colonne di guida;
- la posizione del cilindro;
- la distanza tra il punto di applicazione della forza e le guide.
In molti casi è possibile ridurre le sollecitazioni sul cilindro semplicemente aumentando la rigidezza della struttura, senza modificare il cilindro stesso.
Un Cilindro Più Grande Non è Sempre la Soluzione
Quando si verifica una deformazione, la prima idea è spesso quella di installare un cilindro di dimensioni maggiori.
Questa scelta può sembrare logica, ma raramente risolve il problema.
Un cilindro più grande sviluppa una forza maggiore.
Se la vera causa del guasto è rappresentata da:
- disallineamento;
- carichi laterali;
- flessione delle piastre;
- intensificazione della pressione;
un cilindro più potente trasferirà forze ancora maggiori alla struttura dello stampo, accelerando l’usura di altri componenti.
La buona progettazione non consiste nell’utilizzare componenti sempre più robusti.
Consiste nell’eliminare le cause che generano le sollecitazioni eccessive.
Lezioni Apprese dal Caso Reale
L’analisi di questo caso di assistenza mette in evidenza alcuni principi fondamentali della progettazione oleodinamica.
I cilindri idraulici raramente rappresentano la vera origine del problema.
Molto più frequentemente il guasto è la conseguenza di un insieme di fattori meccanici che interagiscono tra loro.
Tra gli aspetti più importanti emersi durante l’analisi possiamo evidenziare:
- i carichi dinamici possono superare ampiamente quelli statici;
- i carichi laterali sono una delle cause più sottovalutate delle deformazioni;
- un sistema di guida correttamente progettato è fondamentale per aumentare la vita utile del cilindro;
- la rigidezza dello stampo è importante quanto il corretto dimensionamento del cilindro;
- ogni analisi dei guasti dovrebbe prendere in esame l’intero sistema meccanico e non il solo cilindro.
Comprendere questi principi permette al progettista di prevenire il problema già nella fase di sviluppo dello stampo, evitando costosi interventi correttivi durante la produzione.
La Prevenzione Inizia in Fase di Progettazione
Il modo più efficace per evitare la deformazione di un cilindro idraulico non consiste nello scegliere un cilindro più robusto dopo che si è verificato un guasto, ma nell’eliminare già in fase di progettazione tutte le condizioni che possono generare sollecitazioni eccessive.
Quando uno stampo entra in produzione, qualsiasi modifica strutturale diventa costosa e richiede tempi di fermo macchina, nuove lavorazioni e ulteriori collaudi. Al contrario, individuare i possibili punti critici durante la progettazione permette di aumentare l’affidabilità dello stampo e ridurre significativamente i costi di manutenzione.
Il cilindro deve quindi essere considerato come parte integrante dell’intero sistema meccanico e non come un componente indipendente.
Il Corretto Dimensionamento del Cilindro
Uno degli errori più frequenti consiste nel dimensionare il cilindro considerando esclusivamente la forza necessaria a movimentare una determinata massa.
In realtà il dimensionamento dovrebbe sempre tenere conto di:
- carico statico;
- carico dinamico;
- attriti;
- fattore di sicurezza;
- intensificazione della pressione;
- eventuali aumenti futuri della velocità produttiva;
- tolleranze costruttive;
- usura durante la vita dello stampo.
Trascurare uno solo di questi aspetti può compromettere l’affidabilità dell’intero sistema.
Utilizzare un Adeguato Fattore di Sicurezza
I calcoli teorici rappresentano una condizione ideale.
Le macchine industriali lavorano invece in condizioni reali, dove sono sempre presenti tolleranze, usura e fenomeni non perfettamente prevedibili.
Per questo motivo è consigliabile utilizzare un opportuno fattore di sicurezza.
Indicativamente:
| Applicazione | Fattore di sicurezza |
|---|---|
| Applicazioni industriali standard | 1,3 – 1,5 |
| Stampi a iniezione | 1,5 – 2,0 |
| Applicazioni ad alta velocità | 2,0 – 2,5 |
| Applicazioni con forti urti | > 2,5 |
Il valore effettivo dovrà comunque essere definito in funzione delle condizioni operative.
Le Guide Devono Guidare
Uno dei principi fondamentali della progettazione degli stampi è estremamente semplice:
Le guide devono guidare.
I cilindri devono spingere.
Le colonne e le bussole di guida devono assorbire tutti i carichi trasversali.
Il cilindro deve trasmettere esclusivamente la forza assiale.
Quando il cilindro viene utilizzato anche come elemento di guida, la sua durata diminuisce rapidamente.
Ridurre la Lunghezza Libera dello Stelo
Maggiore è la parte di stelo non supportata, maggiore sarà la possibilità che si generino flessioni.
Durante la progettazione è quindi consigliabile:
- ridurre la lunghezza dello stelo libero;
- avvicinare il più possibile le guide al punto di applicazione della forza;
- ridurre gli sbalzi;
- limitare i bracci di leva.
Piccole modifiche geometriche possono ridurre notevolmente le tensioni meccaniche.
Ridurre la Massa Movimentata
Poiché la forza dinamica è direttamente proporzionale alla massa, alleggerire le parti mobili rappresenta uno dei modi più efficaci per ridurre le sollecitazioni.
Possibili soluzioni includono:
- alleggerimento delle piastre;
- eliminazione di materiale non necessario;
- ottimizzazione della geometria;
- utilizzo di materiali più leggeri quando possibile;
- riprogettazione dei cinematismi.
Anche una riduzione del 10–20% della massa può produrre benefici significativi.
Ottimizzare Accelerazioni e Decelerazioni
Aumentare la velocità del ciclo migliora la produttività, ma incrementa anche le sollecitazioni meccaniche.
Le moderne presse consentono di impostare rampe di accelerazione e decelerazione.
Un movimento progressivo permette di:
- ridurre gli urti;
- diminuire le vibrazioni;
- limitare i picchi di pressione;
- aumentare la durata delle guide;
- ridurre le sollecitazioni sul cilindro.
Spesso un leggero aumento del tempo ciclo permette un enorme incremento dell’affidabilità dello stampo.
Evitare l’Intensificazione della Pressione
La progettazione del circuito idraulico dovrebbe impedire qualsiasi condizione nella quale l’olio possa rimanere intrappolato.
È buona norma prevedere:
- corrette sequenze di comando;
- valvole limitatrici di pressione quando necessario;
- adeguate vie di scarico;
- corretto dimensionamento delle tubazioni;
- movimenti progressivi del cilindro.
Questi accorgimenti riducono sensibilmente il rischio di deformazioni permanenti.
Controllare Periodicamente l’Allineamento
L’allineamento del sistema dovrebbe essere verificato:
- durante il montaggio;
- dopo le lavorazioni meccaniche;
- durante la manutenzione programmata;
- dopo la sostituzione delle guide;
- dopo importanti riparazioni.
Piccoli errori di allineamento, ripetuti milioni di volte, possono trasformarsi in gravi problemi strutturali.
Manutenzione Preventiva
Sebbene il cilindro richieda poca manutenzione, l’intero sistema meccanico necessita di controlli periodici.
È consigliabile verificare regolarmente:
- usura delle colonne di guida;
- usura delle bussole;
- lubrificazione delle superfici di scorrimento;
- serraggio dei fissaggi;
- eventuali perdite di olio;
- condizioni delle tubazioni;
- stato delle guarnizioni.
La manutenzione preventiva è quasi sempre meno costosa della riparazione di uno stampo danneggiato.
I Segnali che Non Devono Essere Ignorati
Prima che si verifichi una deformazione permanente, il cilindro manifesta spesso alcuni sintomi.
Tra i più comuni troviamo:
- usura irregolare delle guarnizioni;
- perdite esterne di olio;
- aumento del rumore durante il funzionamento;
- movimenti irregolari;
- aumento della pressione di esercizio;
- minore precisione di posizionamento;
- segni di usura sullo stelo.
Intervenire tempestivamente consente quasi sempre di evitare danni molto più gravi.
Conclusioni
Il caso di assistenza analizzato dimostra come la deformazione permanente di un cilindro idraulico rappresenti quasi sempre la conseguenza di un problema presente nel sistema meccanico e non nel cilindro stesso.
Carichi dinamici, disallineamenti, flessione delle piastre, intensificazione della pressione, masse elevate e sistemi di guida non correttamente progettati possono combinarsi generando sollecitazioni molto superiori a quelle previste durante il dimensionamento.
Per questo motivo il progettista dovrebbe sempre analizzare il comportamento complessivo dello stampo e non limitarsi al semplice calcolo della forza del cilindro.
Una corretta progettazione permette di:
- aumentare l’affidabilità dello stampo;
- ridurre i costi di manutenzione;
- diminuire i fermi macchina;
- prolungare la vita utile dei cilindri idraulici;
- migliorare la qualità della produzione.
In definitiva, la domanda fondamentale non è:
“Quale cilindro è sufficientemente robusto?”
ma piuttosto:
“Come posso progettare lo stampo affinché il cilindro non sia mai sottoposto a sollecitazioni superiori ai propri limiti?”
È proprio la risposta a questa domanda che distingue un buon progetto da un progetto realmente affidabile.
