Introduzione
I cilindri idraulici impiegati negli stampi a iniezione sono progettati per lavorare in condizioni estremamente gravose. Materiali ad alta resistenza, accurati dimensionamenti e ampi coefficienti di sicurezza consentono loro di sopportare milioni di cicli di lavoro mantenendo affidabilità e precisione.
Nonostante ciò, in alcuni casi eccezionali il tubo del cilindro può deformarsi permanentemente. La reazione più comune è attribuire immediatamente il problema a un difetto del cilindro stesso.
Nella realtà, la deformazione permanente del tubo è raramente causata dalla normale pressione di esercizio.
Molto più spesso è la conseguenza di un evento anomalo che genera una pressione interna enormemente superiore a quella fornita dalla centralina idraulica.
Un caso reale analizzato dal Reparto Tecnico Vega dimostra perfettamente questo fenomeno. Quattro cilindri idraulici installati sulla piastra estrattrice di uno stampo a iniezione hanno subito la deformazione del tubo. Invece di attribuire immediatamente la responsabilità al cilindro, il Reparto Tecnico Vega ha eseguito una completa Root Cause Analysis, individuando la reale origine del guasto.
Questo caso insegna uno dei principi più importanti dell’oleodinamica:
Un cilindro idraulico raramente si rompe senza una causa. Nella maggior parte dei casi è il sistema che genera condizioni operative anomale ben oltre quelle previste dal progetto.
Il Guasto

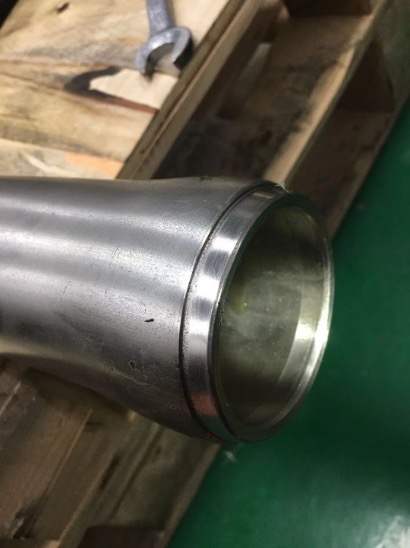

Il cliente segnalò che quattro cilindri idraulici modello CR063045G0GGGM350 avevano subito una deformazione permanente del tubo durante il funzionamento dello stampo.
L’aspetto più interessante era che tutti e quattro i cilindri presentavano lo stesso identico danneggiamento, facendo immediatamente pensare che non si trattasse di un difetto di produzione isolato ma di un problema sistematico dell’applicazione.
Da un punto di vista ingegneristico nasce immediatamente una domanda fondamentale.
Se tutti i cilindri hanno ceduto nello stesso identico modo, è davvero il cilindro il responsabile del guasto?
Oppure esiste un’anomalia nello stampo o nella sequenza della macchina che ha sottoposto tutti i cilindri allo stesso sovraccarico?
Questa è la prima domanda che ogni ingegnere dovrebbe porsi durante un’analisi dei guasti.
Il Primo Passo: Verificare i Limiti di Progetto
Prima di formulare qualsiasi ipotesi, Stefano Rogora analizzò il progetto del cilindro.
Il tubo era costruito in acciaio inox AISI 304, materiale scelto per l’elevata resistenza meccanica e alla corrosione.
Successivamente confrontò i dati di progetto con le condizioni di esercizio.
Secondo i calcoli Vega:
- pressione nominale di esercizio: 215 bar;
- resistenza alla pressione statica: circa 448 bar;
- limite di resistenza a fatica: circa 315 bar.
Questi valori dimostravano immediatamente un fatto molto importante.
Il cilindro era stato progettato con un ampio margine di sicurezza rispetto alla pressione nominale.
Di conseguenza, durante un normale funzionamento, il tubo non avrebbe potuto deformarsi.
L’origine del problema doveva quindi essere ricercata altrove.
Le Possibili Cause
Invece di attribuire immediatamente il problema al cilindro, il Reparto Tecnico Vega individuò tre possibili scenari.
1. Movimento ad alta velocità associato all’elevata massa movimentata
Una brusca decelerazione può generare picchi di pressione transitori all’interno del circuito idraulico.
2. Chiusura errata dello stampo
Lo stampo potrebbe essersi chiuso mentre i cilindri erano ancora completamente estesi e mantenuti in pressione.
3. Malfunzionamento della valvola idraulica
Una valvola direzionale difettosa potrebbe aver generato un’anomala sovrapressione all’interno dei cilindri.
In questa fase nessuna ipotesi venne esclusa.
Ogni possibilità doveva essere verificata.
Guardare Oltre il Cilindro
Analizzando il modello 3D dello stampo, Stefano Rogora osservò un dettaglio molto significativo.
I quattro cilindri erano collegati alla piastra estrattrice, mentre gli steli erano vincolati alla parte fissa dello stampo mediante snodi flottanti.
Questa configurazione suggeriva un possibile meccanismo di guasto.
Se la pressa avesse iniziato la chiusura dello stampo mentre i cilindri erano ancora completamente estesi e alimentati in pressione, l’enorme forza di chiusura della macchina avrebbe spinto all’indietro la piastra estrattrice.
Poiché l’olio rimasto intrappolato all’interno del cilindro è praticamente incomprimibile, la riduzione del volume disponibile avrebbe provocato un fortissimo aumento della pressione interna.
In quel momento il cilindro non sarebbe più stato alimentato dalla centralina oleodinamica.
Si sarebbe trasformato in un recipiente chiuso sottoposto a una compressione meccanica esterna.
Il Fenomeno dell’Intensificazione della Pressione
Questo fenomeno prende il nome di intensificazione della pressione (pressure intensification).
A differenza della normale pressione generata dalla pompa, l’intensificazione nasce quando una forza meccanica esterna comprime l’olio intrappolato in una camera idraulica completamente chiusa.
L’olio idraulico è praticamente incomprimibile.
Di conseguenza, anche una riduzione minima del volume interno può produrre incrementi di pressione enormi.
La centralina può continuare a lavorare, ad esempio, a 160 o 180 bar.
All’interno del cilindro, però, la pressione può superare di molto la pressione nominale del circuito.
Quando tale pressione supera il limite elastico del tubo, si verifica una deformazione permanente.
Questo spiega perché guasti di questo tipo sono quasi sempre collegati a errori nella sequenza della macchina e non a difetti del cilindro.
Perché si Sono Deformati Tutti e Quattro i Cilindri
Inizialmente Stefano Rogora pensava che il problema riguardasse un solo cilindro.
Successivamente il cliente confermò che tutti e quattro presentavano la stessa deformazione.
Questo dettaglio rafforzò ulteriormente l’ipotesi dell’intensificazione della pressione.
È estremamente improbabile che quattro cilindri identici presentino contemporaneamente un difetto di produzione.
Al contrario, una sequenza errata di chiusura dello stampo avrebbe sottoposto contemporaneamente tutti e quattro i cilindri alla stessa condizione di sovraccarico.
Il modo stesso in cui si è manifestato il guasto è diventato una prova tecnica fondamentale.
La Vera Ingegneria Elimina le Ipotesi
Uno degli aspetti più interessanti di questo caso è il metodo utilizzato dal Reparto Tecnico Vega.
Prima di proporre qualsiasi soluzione, Stefano Rogora ha richiesto ulteriori informazioni:
- pressione idraulica realmente utilizzata dal cliente;
- conferma del numero dei cilindri danneggiati;
- fotografie dettagliate dell’installazione;
- verifica della sequenza operativa dello stampo.
Solo dopo aver raccolto tutti gli elementi disponibili è stato possibile individuare la causa più probabile.
Questo è il principio fondamentale della Failure Analysis.
Come Prevenire l’Intensificazione della Pressione
L’intensificazione della pressione non può essere eliminata in ogni situazione, ma una corretta progettazione consente di ridurne drasticamente il rischio.
Tra le principali buone pratiche troviamo:
- assicurarsi che i cilindri siano completamente rientrati prima della chiusura dello stampo;
- utilizzare sistemi di sicurezza affidabili;
- verificare accuratamente la sequenza macchina durante il collaudo;
- evitare camere idrauliche completamente chiuse quando possibile;
- installare valvole di sicurezza adeguate;
- controllare periodicamente il corretto funzionamento delle valvole e dei sensori.
Soprattutto, il movimento dello stampo non dovrebbe mai dipendere esclusivamente dal software della macchina senza una conferma meccanica della posizione dei cilindri.
Lezioni Apprese
Questo caso mette in evidenza alcuni principi fondamentali dell’ingegneria oleodinamica:
- la deformazione di un cilindro idraulico è raramente causata dalla normale pressione di esercizio;
- il cedimento contemporaneo di più cilindri indica quasi sempre un problema dell’intero sistema;
- l’intensificazione della pressione può generare valori molto superiori alla pressione della pompa;
- l’olio idraulico, essendo praticamente incomprimibile, può trasformare piccoli spostamenti meccanici in enormi incrementi di pressione;
- una corretta Root Cause Analysis deve precedere qualsiasi sostituzione di componenti;
- una corretta sequenza di apertura e chiusura dello stampo è essenziale per garantire l’affidabilità del sistema oleodinamico.
Conclusioni
La deformazione permanente del tubo di un cilindro idraulico rappresenta uno dei guasti più gravi che possano verificarsi in uno stampo a iniezione.
Tuttavia, come dimostra questo caso reale del Reparto Tecnico Vega, il cilindro è spesso soltanto la vittima visibile di un problema molto più complesso.
Analizzando le caratteristiche del materiale, i limiti di pressione, la cinematica dello stampo e la sequenza di funzionamento della pressa, Vega ha individuato la causa più probabile senza attribuire automaticamente la responsabilità al componente.
Questo approccio trasforma un semplice reclamo tecnico in una preziosa lezione di ingegneria applicata.
In definitiva, il cilindro idraulico più affidabile non è semplicemente quello più robusto.
È quello installato in un sistema correttamente progettato, correttamente controllato e correttamente utilizzato.
La vera causa di un guasto non è sempre il componente che si rompe. Spesso è il sistema che lo ha costretto a lavorare oltre i propri limiti.
