Negli stampi a iniezione plastica, scegliere il corretto diametro del pistone e dello stelo è fondamentale per ottenere:
- forza adeguata
- velocità corretta
- stabilità meccanica
- lunga durata
- riduzione usura guarnizioni
- resistenza ai carichi laterali
- minori vibrazioni
- sicurezza contro piegature dello stelo
Molti progettisti sovradimensionano il cilindro pensando di aumentare l’affidabilità.
In realtà, un cilindro troppo grande può causare:
- movimenti più lenti
- maggiore consumo olio
- maggior peso
- maggiori colpi di ariete
- maggiore inerzia
Un cilindro troppo piccolo invece può provocare:
- flessione stelo
- perdita di controllo
- usura precoce
- cavitazione
- instabilità
Questo articolo confronta:
- Vega
- AHP Merkle
- HPS
utilizzando:
- formule reali
- esempi di calcolo
- dimensioni
- codici prodotto
- applicazioni reali
per aiutare il cliente a scegliere la soluzione più corretta.
Formula Base della Forza
La forza teorica del cilindro dipende da:
F=P×SF=P\times SF=P×S
Dove:
- F = forza
- P = pressione
- S = superficie pistone
La superficie del pistone si calcola con:
S=πr2S=\pi r^2S=πr2
Esempio Reale: Quanto Serve un Pistone Ø50?
Supponiamo:
- pressione = 250 bar
- alesaggio = Ø50 mm
Superficie pistone:
- circa 19.6 cm²
Forza teorica:
F=250×19.6F=250\times19.6F=250×19.6
Risultato:
- circa 4900 daN
- circa 49 kN
Questo significa che un cilindro Ø50 a 250 bar sviluppa quasi:
- 5 tonnellate di spinta
Quando Serve un Pistone Più Grande?
Un alesaggio maggiore serve quando:
- aumentano le masse
- aumenta l’attrito
- servono alte forze
- esistono forti side-load
- il movimento deve essere molto stabile
Svantaggi di Pistoni Troppo Grandi
Un pistone più grande aumenta:
- volume olio
- consumo energetico
- inerzia
- rischio colpi di ariete
La velocità diminuisce perché la superficie aumenta:
V=QSV=\frac{Q}{S}V=SQ
Per questo motivo negli stampi veloci si cerca spesso:
- il pistone più piccolo possibile
- mantenendo la forza necessaria
Vega: Filosofia Compact High-Pressure
Serie consigliate:
- V220CC
- V450CM
- V500CZ
Vega utilizza spesso:
- pressioni elevate
- corpi compact
- alesaggi ridotti
- steli ottimizzati
Questo permette:
- alta forza in poco spazio
- minore peso
- maggiore velocità
- minore volume olio
Esempio Vega V500CZ
Codice:
- V500CZ-050-100
Dove:
- Ø50 alesaggio
- corsa 100 mm
Pressione:
- 500 bar
Forza teorica:
F=500×19.6F=500\times19.6F=500×19.6
Risultato:
- circa 9800 daN
- quasi 10 tonnellate
Grande vantaggio:
- alta forza senza aumentare molto le dimensioni
Come Vega Dimensiona gli Steli
Vega cerca equilibrio tra:
- velocità
- rigidità
- compattezza
Gli steli risultano spesso:
- più leggeri
- ottimizzati per cicli veloci
- molto adatti a stampi compatti
Molto efficaci in:
- estrattori
- multicavità
- movimenti rapidi
AHP Merkle: Stabilità e Guida Robusta
Serie:
- BZ
- BZN
- BZR
AHP utilizza spesso:
- steli più robusti
- lunghezze guida elevate
- geometrie conservative
Questo migliora:
- stabilità
- resistenza side-load
- precisione movimento
Esempio AHP BZ 50/100
Configurazione:
- alesaggio Ø50
- corsa 100 mm
Tipicamente utilizza:
- stelo più importante rispetto a sistemi ultra-compact
Vantaggi:
- minore flessione
- maggiore precisione
- migliore controllo
Svantaggi:
- peso maggiore
- maggiore inerzia
- velocità leggermente inferiori
Calcolo Semplificato Flessione Stelo
La stabilità dello stelo dipende da:
- diametro
- lunghezza libera
- carico applicato
Il rischio aumenta quando:
- la corsa cresce
- il diametro stelo è piccolo
- esistono side-load
AHP Merkle dedica molta attenzione ai calcoli di buckling e stabilità.
HPS: Approccio Industriale Bilanciato
Serie:
- H160Co
- V72
HPS segue:
- dimensioni standard
- geometrie ISO
- rapporti stelo/pistone tradizionali
Esempio HPS V72
Codice:
- V72-50-100
Caratteristiche:
- 500 bar
- compact industriale
- buona robustezza
- ottimo compromesso generale
Molto utile per:
- retrofit
- applicazioni industriali
- standardizzazione

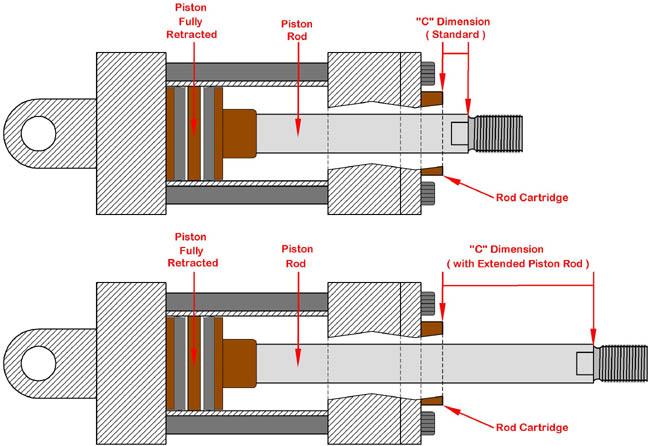

Come Scegliere il Diametro dello Stelo
Lo stelo deve essere scelto considerando:
- corsa
- side-load
- peso massa
- velocità
- accelerazione
Stelo Troppo Piccolo
Problemi:
- flessione
- vibrazioni
- usura guide
- danni guarnizioni
Stelo Troppo Grande
Problemi:
- peso maggiore
- riduzione velocità ritorno
- maggiore inerzia
- più attrito
Regola Generale per Stampi
Corse Corte
Possibile usare:
- steli più piccoli
- sistemi più veloci
Corse Lunghe
Servono:
- steli più robusti
- guide più lunghe
- maggiore rigidità
Quale Marchio Scegliere?
Vega
Ideale per:
- velocità elevate
- compattezza
- alta pressione
- ridotto volume olio
Molto indicato per:
- multicavità
- estrattori veloci
- automazione
AHP Merkle
Ideale per:
- side-load elevati
- alta precisione
- grandi movimenti
- stabilità estrema
Molto valido per:
- grandi carrelli
- movimenti lunghi
- sistemi pesanti
HPS
Ideale per:
- standardizzazione
- semplicità
- retrofit
- disponibilità globale
Considerazioni Finali
La scelta corretta di pistone e stelo influenza:
- velocità
- forza
- affidabilità
- durata
- stabilità
- consumo energetico
Il cilindro migliore non è semplicemente:
- il più grande
- il più potente
- il più compatto
La soluzione ideale nasce sempre dal corretto equilibrio tra:
- forza richiesta
- velocità
- rigidità
- corsa
- spazio disponibile
- dinamica reale dello stampo
