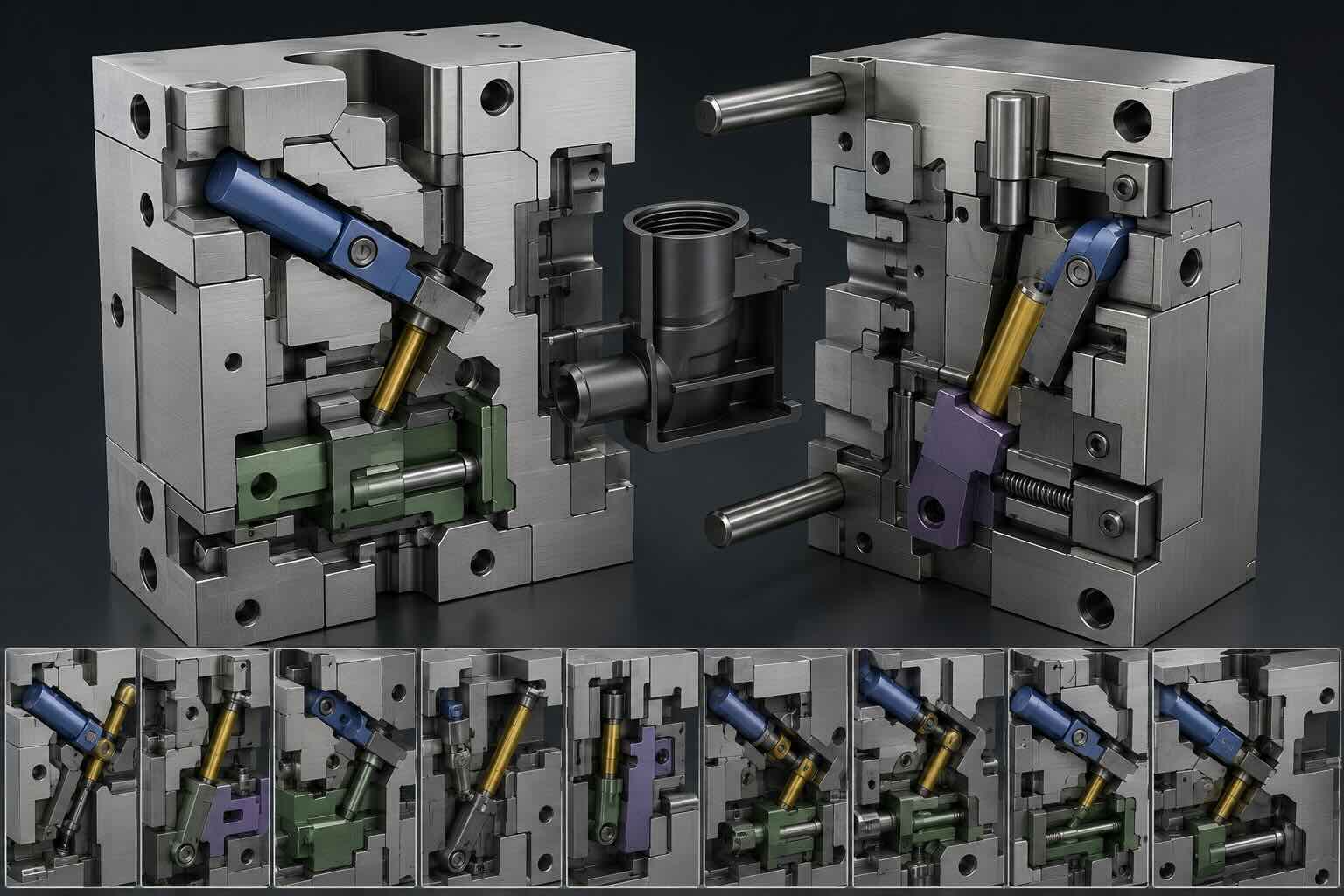

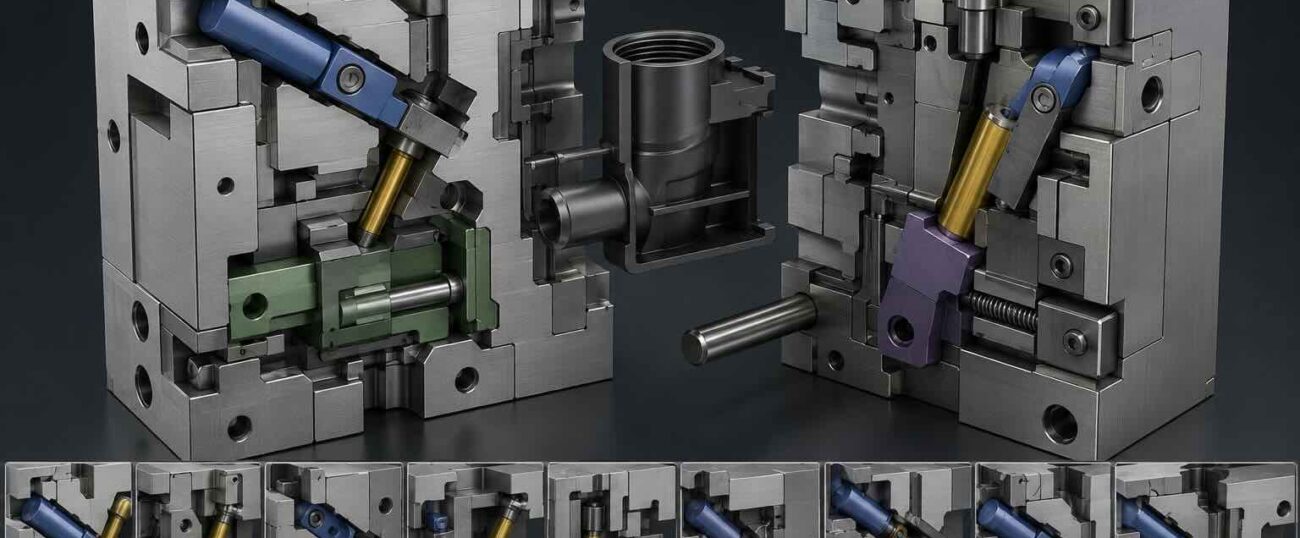

Introduzione
Tra tutte le tecnologie di movimentazione laterale utilizzate nella progettazione degli stampi a iniezione, i Meccanismi con Perno Inclinato rappresentano ancora oggi la soluzione più diffusa per realizzare sottosquadri, fori laterali, filettature esterne, sistemi a scatto e geometrie complesse che non possono essere estratte lungo la direzione di apertura dello stampo.
Nonostante la crescente diffusione di cilindri idraulici, sistemi di svitamento servoassistiti, anime collassabili e lifter avanzati, i Meccanismi con Perno Inclinato continuano a dominare il settore grazie alla loro semplicità, affidabilità, costo relativamente contenuto e capacità di funzionare senza fonti di energia esterne.
Molti progettisti comprendono il movimento cinematico dello slider, ma la vera padronanza di questi sistemi richiede la comprensione di:
- Trasmissione delle forze
- Fenomeni di usura
- Dilatazione termica
- Deflessione dello stampo
- Sistemi di bloccaggio
- Interazione con l’espulsione
- Manutenzione preventiva
Questo articolo analizza i principi ingegneristici alla base dei nove meccanismi più comuni.
Perché sono necessari i movimenti laterali
Lo scopo principale di un sistema laterale è liberare caratteristiche che generano un sottosquadro rispetto alla direzione di apertura dello stampo.
Esempi tipici:
- Fori laterali
- Finestre
- Filettature esterne
- Cave interne
- Ganci elastici
- Attacchi per fascette
- Clip automobilistiche
- Connessioni pneumatiche
- Passaggi fluidici
Senza un sistema di movimentazione laterale, il pezzo rimarrebbe bloccato meccanicamente nello stampo.
Filosofia di progettazione: eliminare la complessità
Il miglior stampo non è necessariamente il più sofisticato.
Il miglior stampo è spesso quello più semplice in grado di produrre il pezzo in modo affidabile.
La gerarchia decisionale tipica è:
- Eliminare il sottosquadro.
- Modificare il piano di divisione.
- Utilizzare chiusure in acciaio.
- Utilizzare un lifter.
- Utilizzare uno slider semplice.
- Utilizzare un perno inclinato.
- Utilizzare un cilindro idraulico.
- Utilizzare uno svitamento meccanico.
- Utilizzare anime collassabili.
Ogni passaggio aumenta:
- Costo dello stampo
- Manutenzione
- Rischio di fermo macchina
- Tempo ciclo
- Complessità costruttiva
Principi Ingegneristici dei Meccanismi con Perno Inclinato
Il perno inclinato trasforma il movimento di apertura dello stampo in movimento laterale dello slider.
Funziona come una camma meccanica.
La relazione semplificata è:
Fslider = Fapertura × tan(θ)
dove:
- Fslider = forza sullo slider
- Fapertura = forza di apertura
- θ = angolo del perno
Piccole variazioni dell’angolo modificano sensibilmente le forze trasmesse.

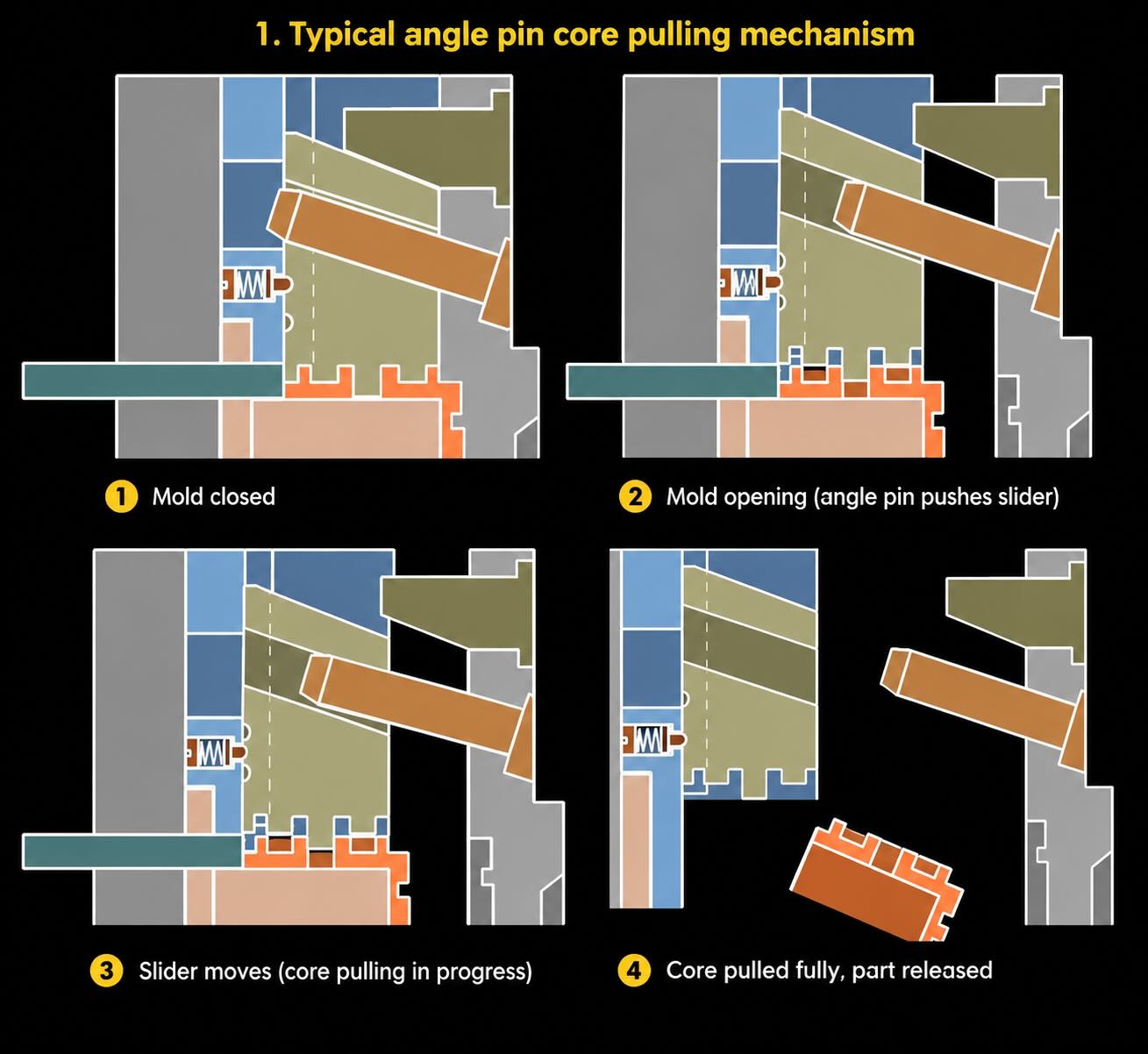

Meccanismo 1: Slider Standard con Perno Inclinato
Questo è il sistema base da cui derivano tutte le altre configurazioni.
Componenti principali:
- Perno inclinato
- Corpo slider
- Piastre antiusura
- Guide
- Superfici di bloccaggio
Applicazioni:
- Fori laterali
- Sottosquadri poco profondi
- Connettori
- Componenti elettrodomestici
La principale criticità è l’usura tra slider e superfici di guida.

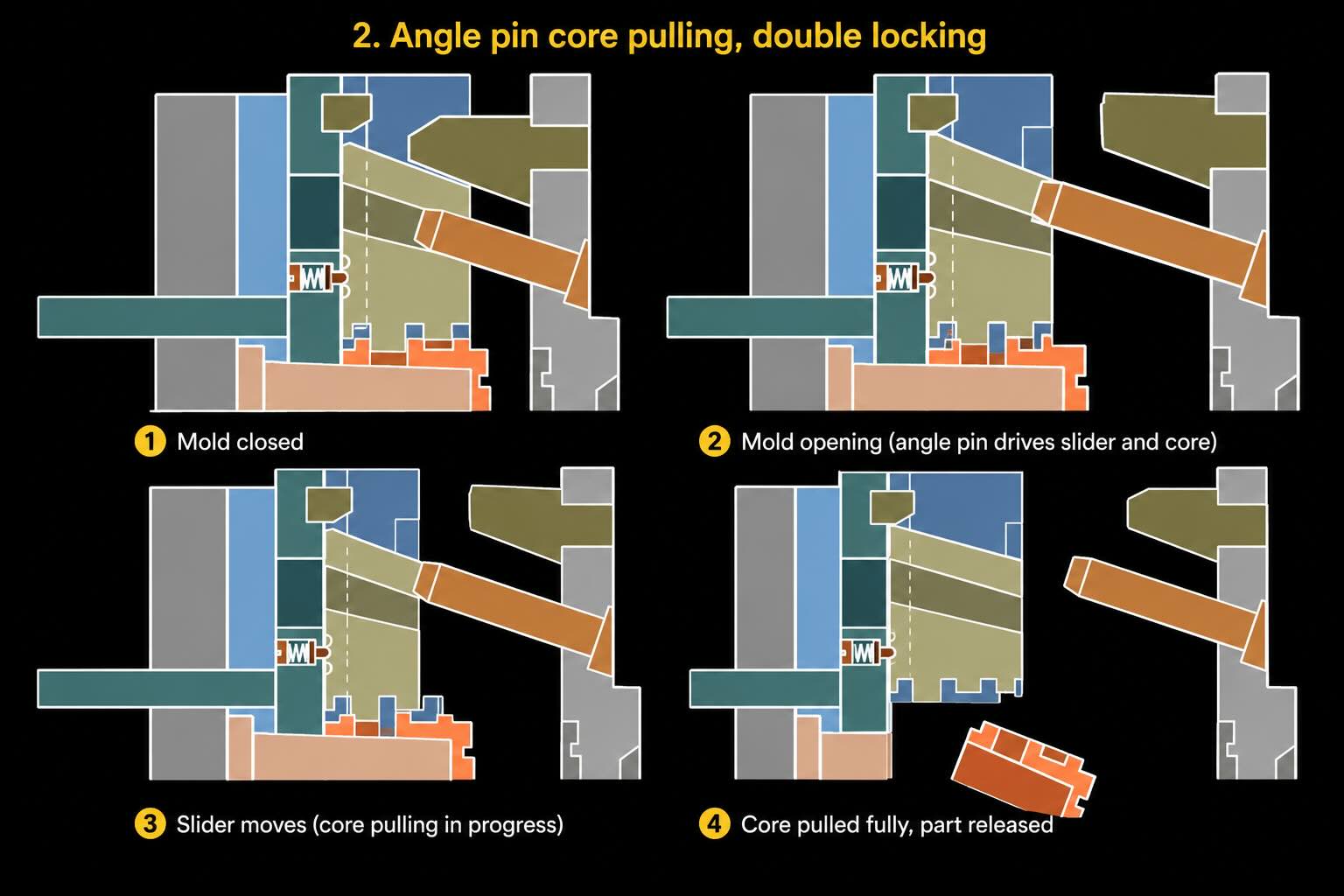

Meccanismo 2: Sistema a Doppio Bloccaggio
Quando la pressione di iniezione aumenta, i semplici slider possono generare bave.
Il doppio bloccaggio introduce:
- Bloccaggio primario
- Bloccaggio secondario
L’obiettivo è trasferire le forze di iniezione alla struttura dello stampo anziché al perno inclinato.
Utilizzato in:
- Imballaggi a parete sottile
- Tecnopolimeri ad alta pressione
- Stampi multicavità

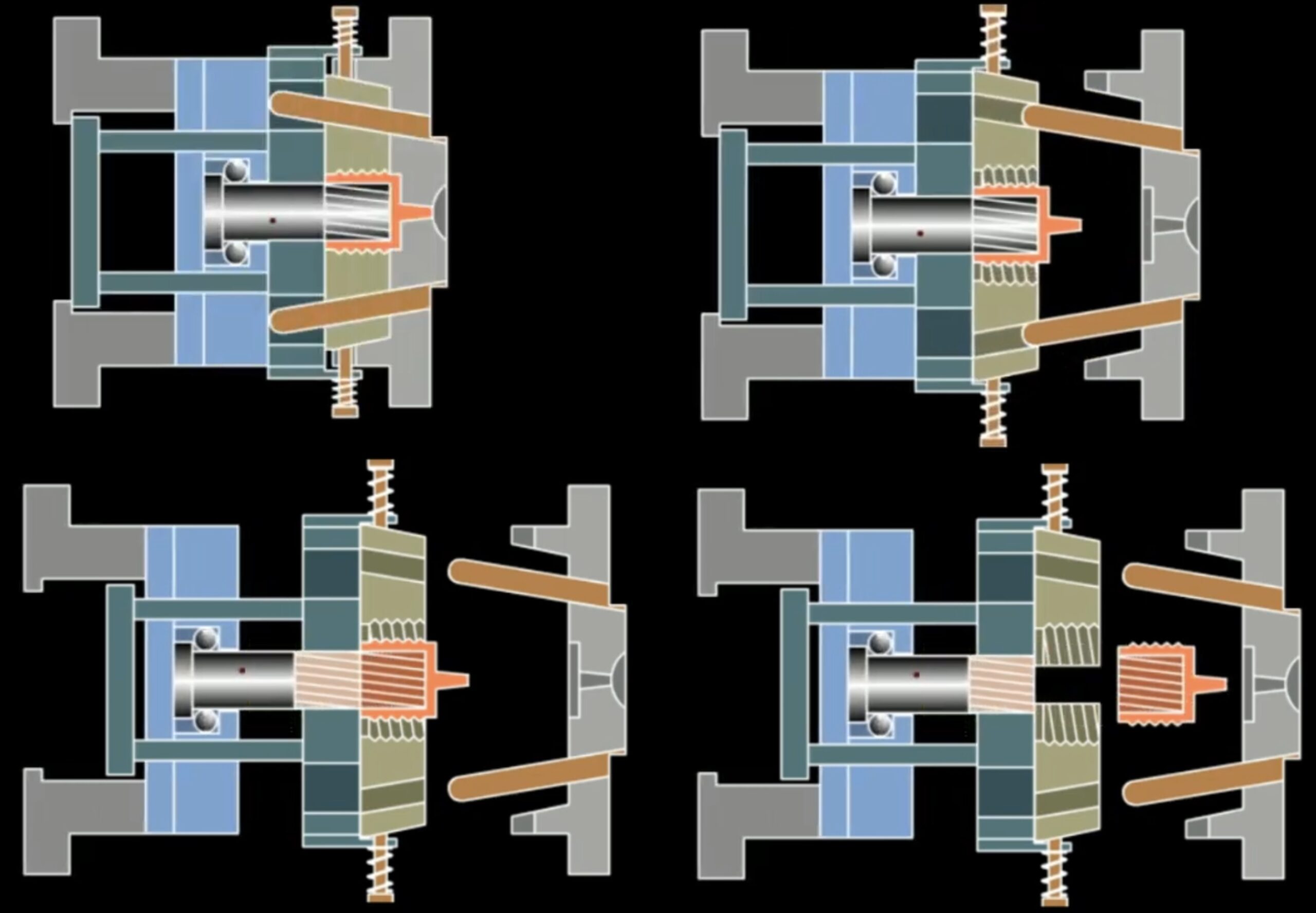

Meccanismo 3: Estrazione di Filettature Esterne
Le filettature rappresentano una delle sfide più complesse.
Il perno inclinato non rimuove direttamente la filettatura ma coordina il movimento di:
- Sistemi di svitamento
- Anime rotanti
- Piastre estrattrici
La scelta dipende da:
- Passo della filettatura
- Profondità
- Materiale
- Volume produttivo

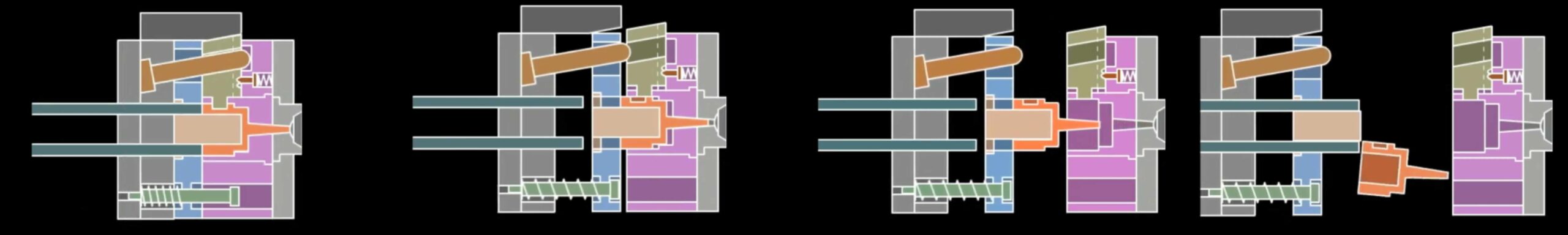

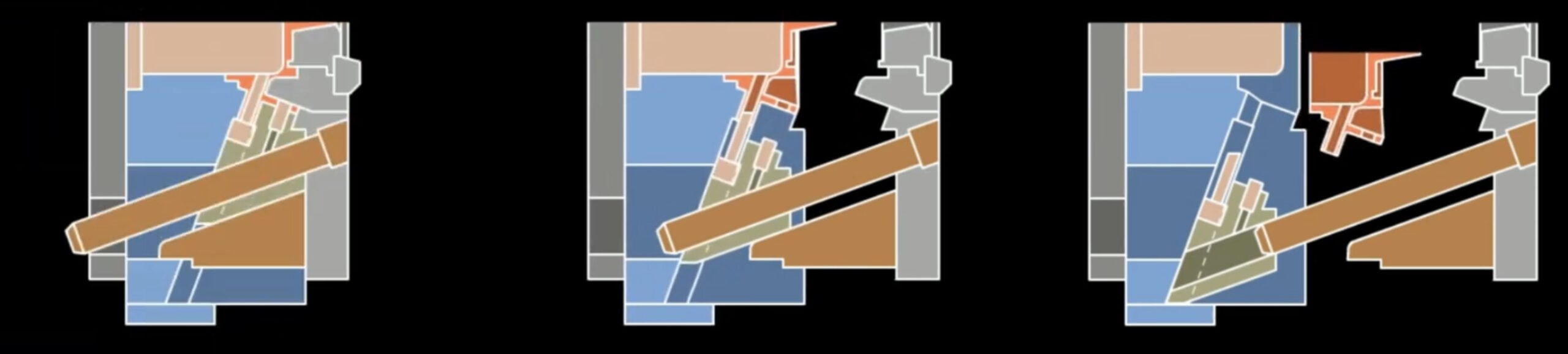

Meccanismo 4: Estrazione Obliqua dell’Anima
Utilizzato per:
- Fori inclinati
- Passaggi fluidici obliqui
- Sensori laterali
La sfida principale è la flessione dell’anima.
Anche una deformazione di pochi centesimi di millimetro può provocare bave.
Meccanismo 5: Piano di Chiusura Angolato
Immagine 5 – Piano di Chiusura Angolato
La superficie inclinata converte le forze di separazione in forze di compressione.
Vantaggi:
- Riduzione delle bave
- Migliore allineamento
- Maggiore durata
Molto diffuso nei componenti automotive.

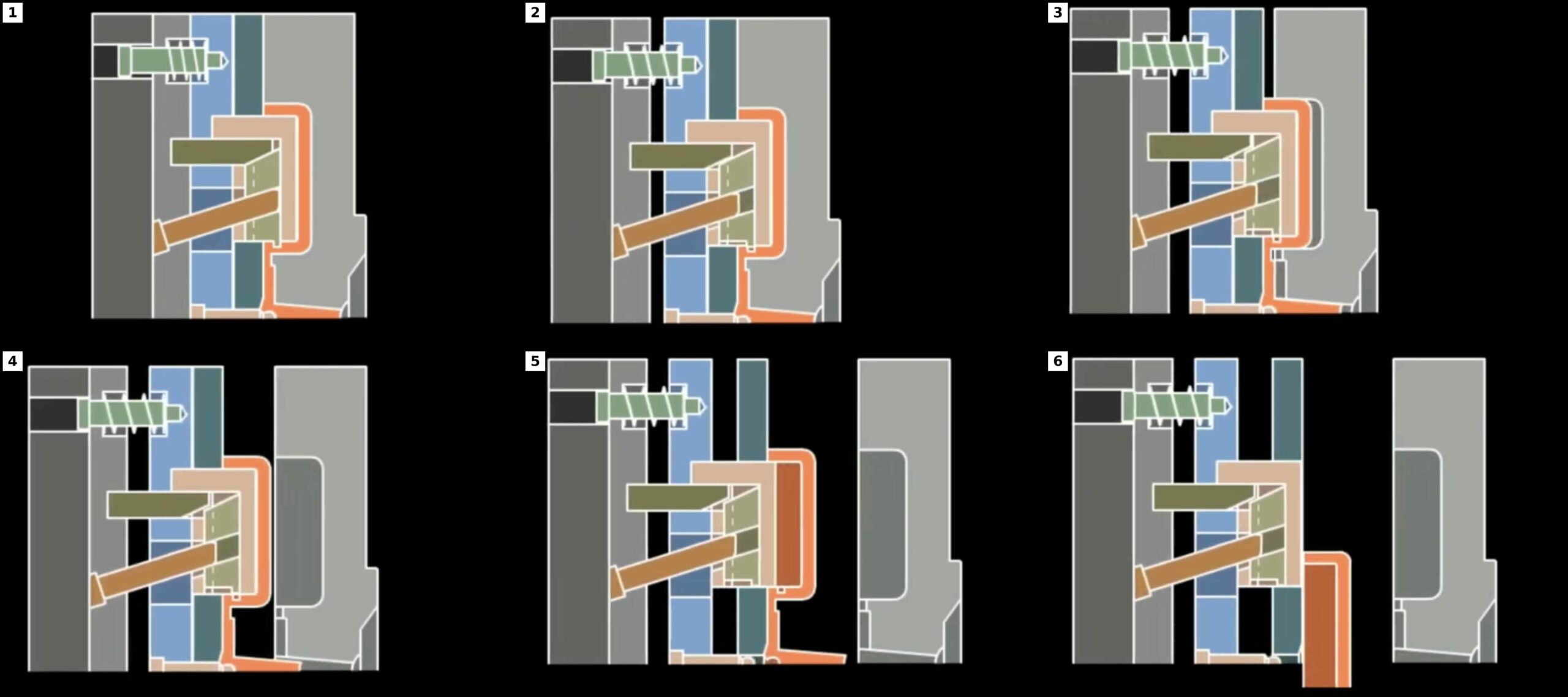

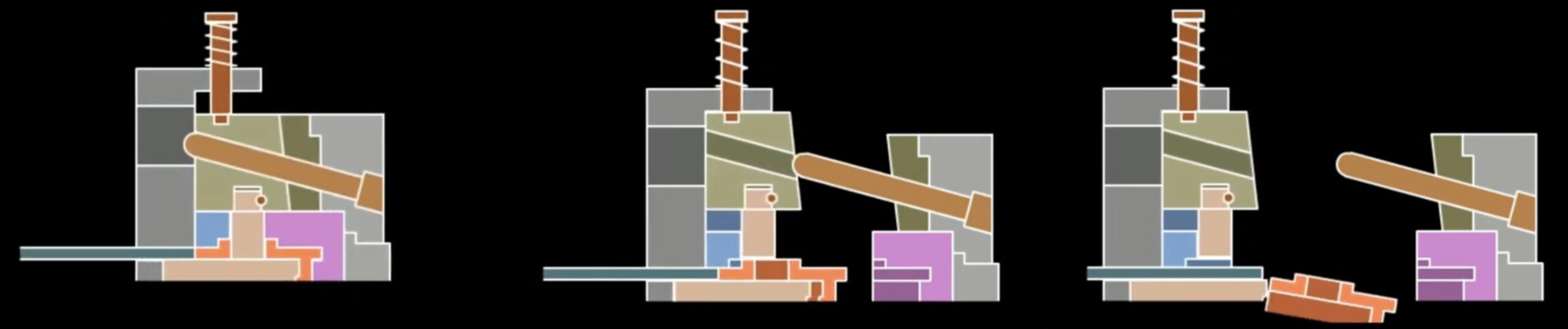

Meccanismo 6: Sistema Elastico sul Lato Fisso
Le molle introducono una sequenza controllata:
- Apertura iniziale
- Movimento slider
- Liberazione sottosquadro
- Apertura completa
Per produzioni elevate si preferiscono spesso cilindri ad azoto.
Meccanismo 7: Estrazione Interna sul Lato Mobile
Applicazioni:
- Connettori elettrici
- Raccordi pneumatici
- Componenti medicali
Problematiche principali:
- Effetto ventosa
- Attrito elevato
- Ritiro del materiale
Meccanismo 8: Estrazione Interna sul Lato Fisso
Il problema principale è garantire che il pezzo rimanga sul lato mobile.
Le strategie includono:
- Differenze di sformo
- Controllo delle finiture superficiali
- Posizionamento del punto di iniezione

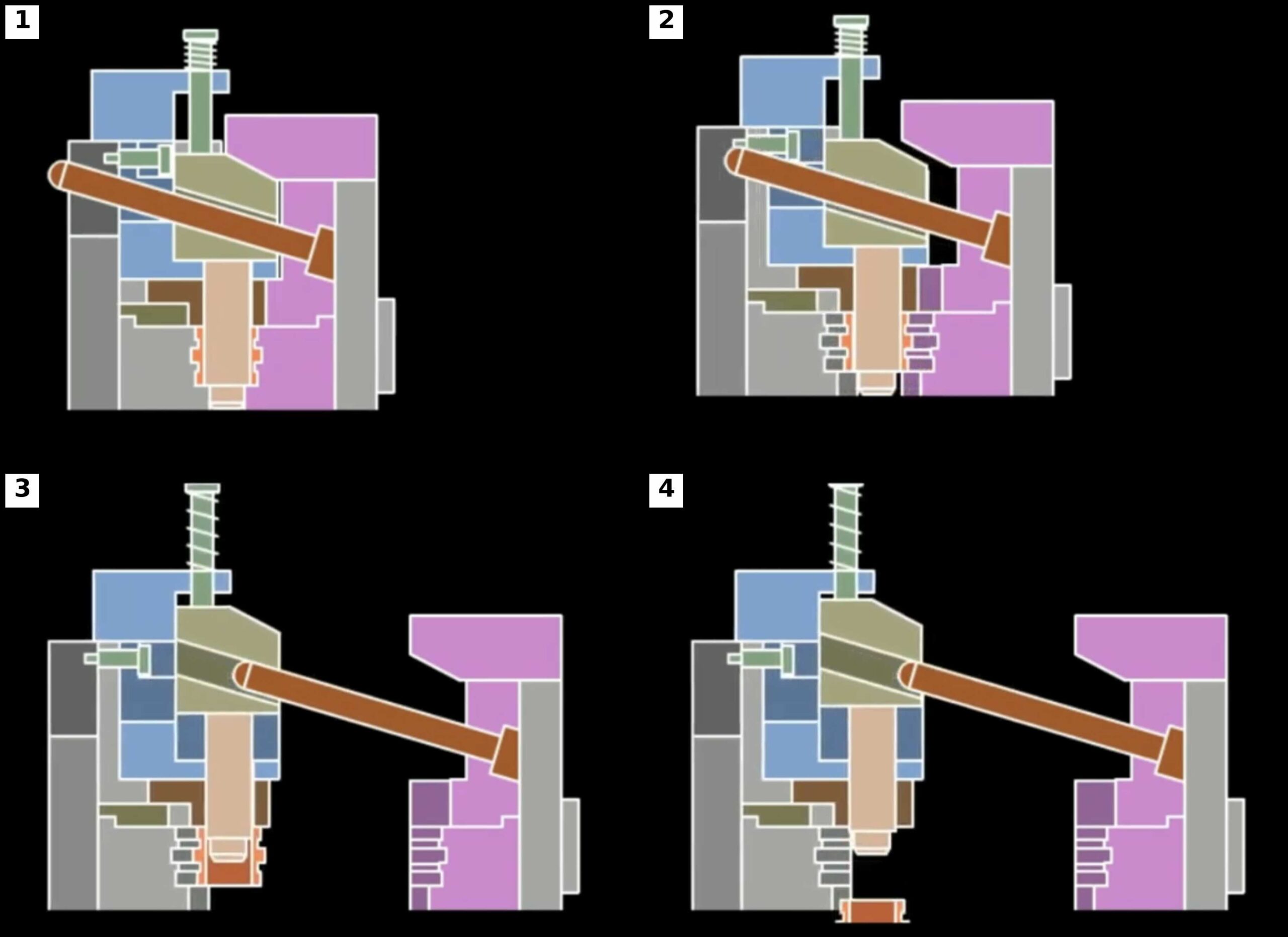

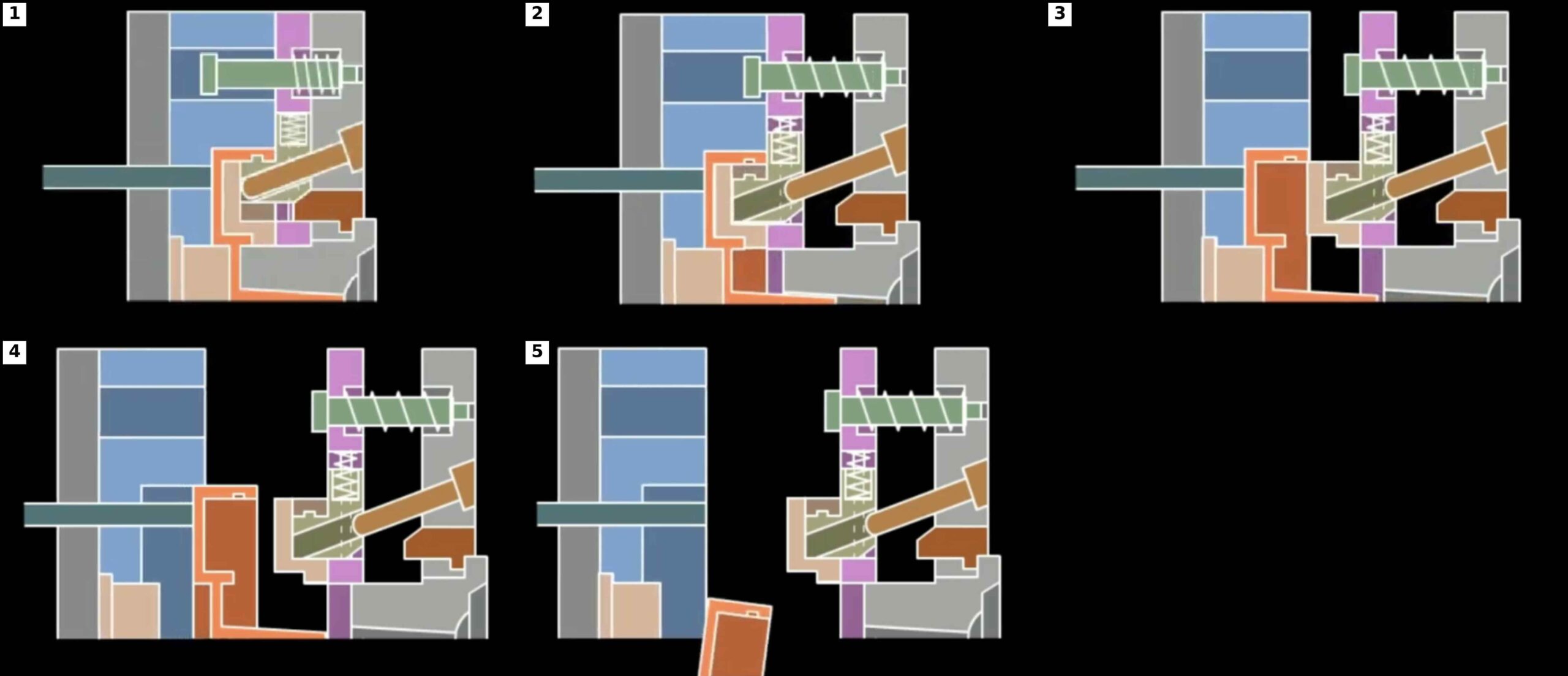

Meccanismo 9: Slider Flottante
Lo slider flottante introduce una corsa libera prima dell’inizio dell’estrazione.
Sequenza:
- Apertura stampo
- Corsa libera
- Contatto slider
- Estrazione laterale
- Rilascio del pezzo
È una delle configurazioni più sofisticate dei Meccanismi con Perno Inclinato.
Analisi dell’Usura
Le principali zone soggette a usura sono:
- Perno inclinato
- Piastre antiusura
- Guide
- Blocchi di chiusura
Durezze consigliate:
| Componente | Durezza |
|---|---|
| Perno | 58-62 HRC |
| Piastre antiusura | 58-62 HRC |
| Guide | 56-60 HRC |
| Blocchi di chiusura | 54-60 HRC |
Tendenze Future
I moderni Meccanismi con Perno Inclinato vengono sempre più integrati con:
- Raffreddamento conformale
- Sensori di posizione
- Monitoraggio dell’usura
- Diagnostica Industry 4.0
- Manutenzione predittiva
Conclusioni
I Meccanismi con Perno Inclinato rimangono la tecnologia di riferimento per le movimentazioni laterali negli stampi a iniezione.
Il loro successo non dipende soltanto dal movimento dello slider, ma dalla corretta progettazione delle forze, dei sistemi di bloccaggio, del raffreddamento, della ventilazione e della resistenza all’usura.
Quando progettati correttamente, questi sistemi possono funzionare per milioni di cicli garantendo precisione dimensionale, affidabilità e produttività elevate.
