Introduzione

Con l’aumento della complessità dei componenti stampati a iniezione, i tradizionali meccanismi meccanici per la gestione dei sottosquadri raggiungono spesso i propri limiti. Sottosquadri profondi, corse elevate, componenti di grandi dimensioni e sequenze di movimento complesse richiedono soluzioni più potenti e flessibili.

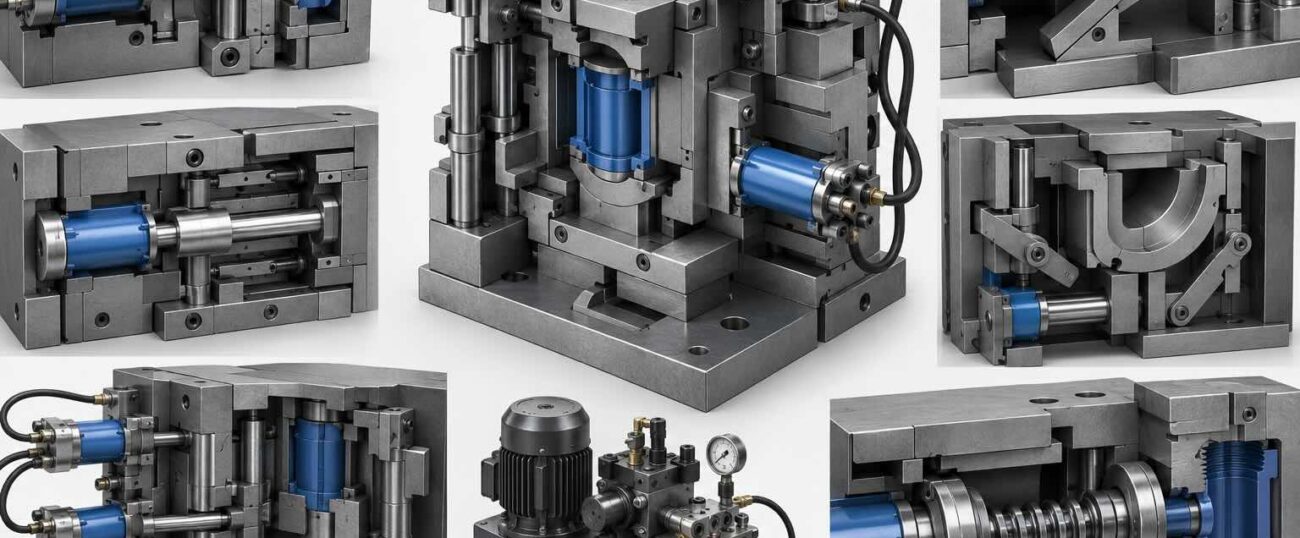

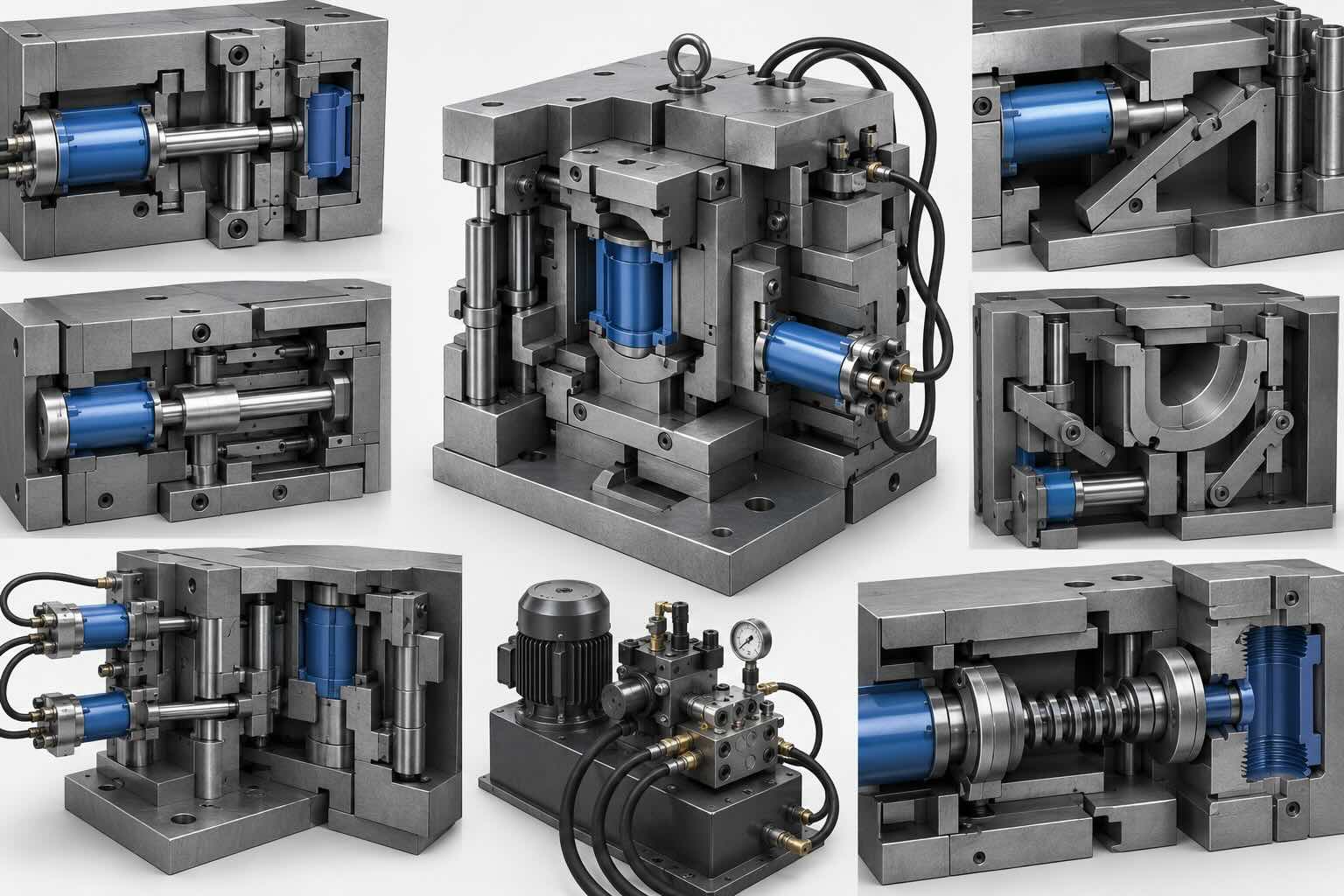

In questi casi entrano in gioco i core pulling idraulici.

A differenza dei sistemi meccanici che sfruttano esclusivamente il movimento di apertura dello stampo, i core pulling idraulici utilizzano uno o più cilindri idraulici per generare movimenti indipendenti e controllati. Questo consente di ottenere elevate forze di estrazione, corse molto lunghe e una libertà progettuale praticamente impossibile da raggiungere con slitte tradizionali, spine inclinate o meccanismi a cremagliera.

Oggi i sistemi idraulici sono utilizzati in numerosi settori, tra cui automotive, medicale, packaging, elettrodomestici, raccordi industriali e componentistica tecnica.

Perché Utilizzare i Core Pulling Idraulici

I meccanismi meccanici funzionano molto bene quando il sottosquadro è limitato e la corsa richiesta è relativamente breve.

Tuttavia, quando aumenta la complessità del pezzo stampato, possono emergere problematiche come:

• corse di estrazione molto lunghe;
• elevata forza necessaria per liberare il sottosquadro;
• necessità di movimenti indipendenti;
• sequenze di estrazione multiple;
• vincoli dimensionali all’interno dello stampo;
• sincronizzazione di più nuclei.

I core pulling idraulici risolvono questi problemi consentendo al progettista di controllare completamente forza, velocità, posizione e sequenza dei movimenti.

Meccanismo 10 – Nucleo Laterale Azionato da Cilindro Idraulico

Principio di Funzionamento

Questa è la configurazione più semplice e diffusa.

Il cilindro idraulico è collegato direttamente al nucleo mobile.

Durante la chiusura dello stampo il cilindro porta il nucleo nella posizione di lavoro. Dopo il raffreddamento del pezzo, il cilindro si ritrae estraendo il nucleo e liberando il sottosquadro prima dell’espulsione.

La trasmissione diretta della forza garantisce un’elevata efficienza meccanica e riduce al minimo le perdite.

Vantaggi

• progettazione semplice;
• elevata affidabilità;
• elevata forza disponibile;
• manutenzione ridotta;
• ideale per sottosquadri profondi.

Limiti

• richiede spazio per il cilindro;
• necessita di collegamenti idraulici;
• costo iniziale superiore ai sistemi meccanici.

Applicazioni Tipiche

• raccordi tecnici;
• componenti automotive;
• contenitori industriali;
• componenti strutturali.

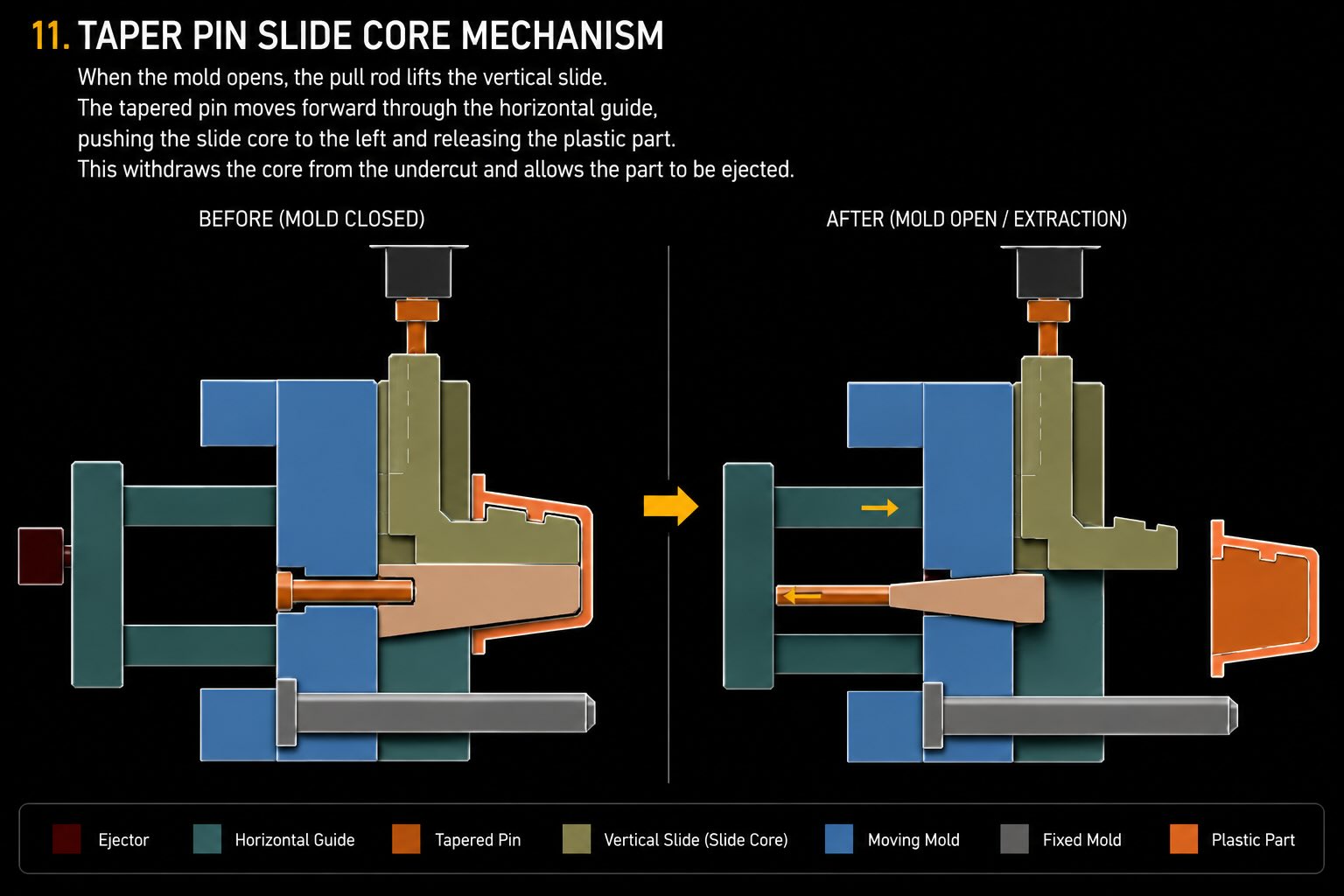

Meccanismo 11 – Sistema Idraulico con Cuneo

Principio di Funzionamento

In questa soluzione il cilindro aziona un cuneo che trasforma il movimento lineare in un movimento differente.

Il sistema permette di posizionare il cilindro in aree dove non sarebbe possibile collegarlo direttamente al nucleo.

L’azione del cuneo può inoltre amplificare la forza disponibile.

Vantaggi

• soluzione compatta;
• elevata forza;
• flessibilità di installazione;
• riduzione degli ingombri.

Limiti

• attrito superiore;
• maggiore usura;
• lavorazioni più complesse.

Applicazioni Tipiche

• stampi multicavità;
• componenti automotive;
• prodotti tecnici ad alta precisione.

Meccanismo 12 – Core Pulling Guidato

Principio di Funzionamento

In questo sistema il cilindro fornisce esclusivamente la forza di movimentazione.

La guida del nucleo viene affidata a pattini, colonne o guide dedicate che assorbono i carichi laterali.

In questo modo il cilindro lavora sempre in condizioni ottimali.

Vantaggi

• maggiore precisione;
• minore usura del cilindro;
• lunga durata operativa;
• elevata ripetibilità.

Limiti

• costo superiore;
• maggiore complessità costruttiva.

Applicazioni Tipiche

• settore medicale;
• stampi ad alta produttività;
• componenti tecnici di precisione.

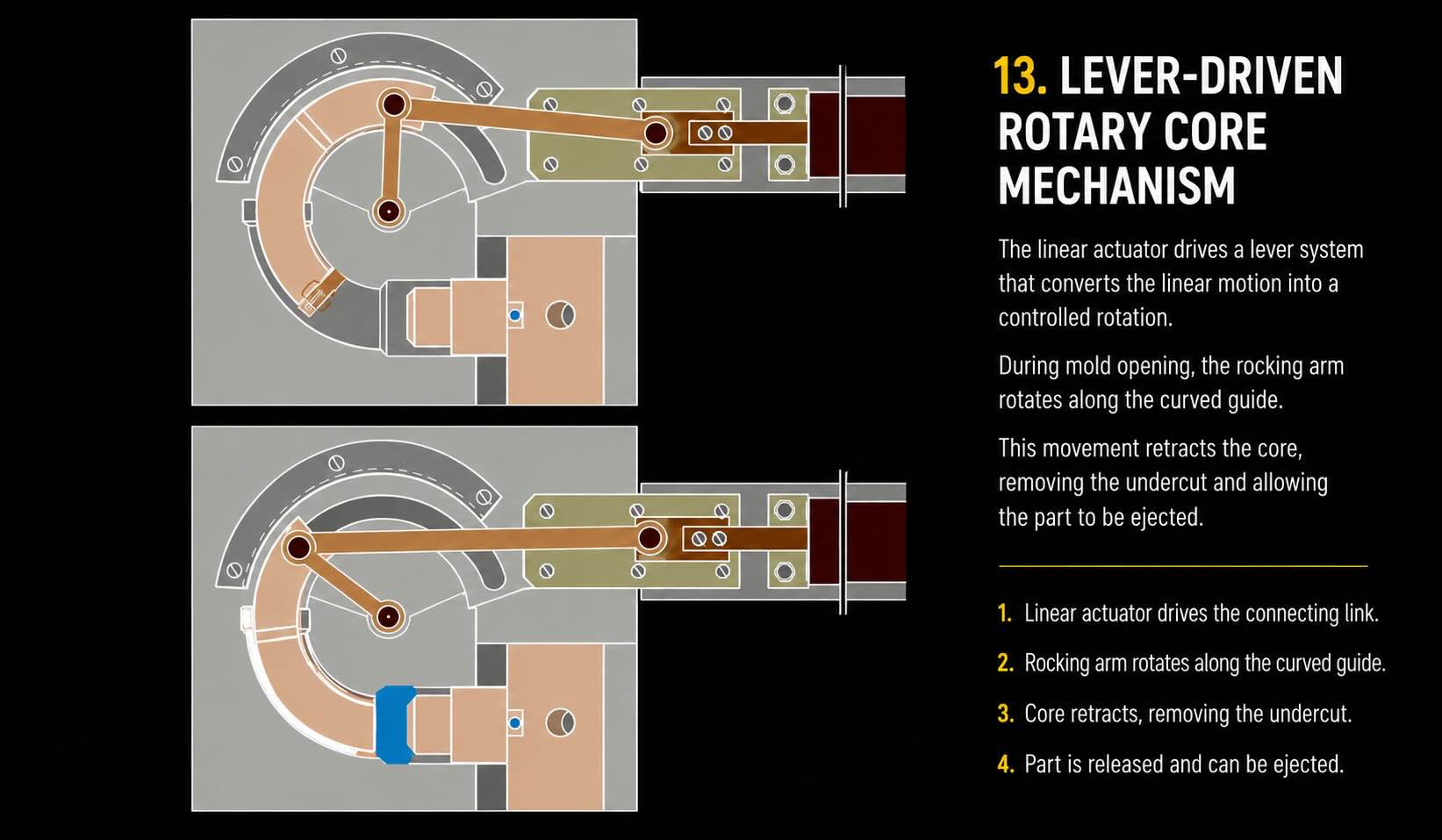

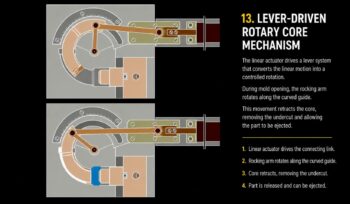

Meccanismo 13 – Core Pulling ad Arco

Principio di Funzionamento

Alcuni sottosquadri non possono essere estratti con un semplice movimento lineare.

Per questi casi si utilizzano meccanismi che combinano l’azione di un cilindro idraulico con guide curve o cinematismi rotativi.

Il nucleo segue quindi una traiettoria ad arco durante l’estrazione.

Vantaggi

• gestione di sottosquadri complessi;
• possibilità di realizzare geometrie avanzate;
• migliore qualità del pezzo.

Limiti

• lavorazioni complesse;
• costi più elevati;
• manutenzione più impegnativa.

Applicazioni Tipiche

• condotti automotive;
• componenti medicali;
• prodotti consumer complessi.

Meccanismo 14 – Core Pulling Multistadio

Principio di Funzionamento

Alcuni componenti richiedono l’estrazione di più nuclei secondo una sequenza prestabilita.

I sistemi multistadio utilizzano più cilindri indipendenti controllati tramite sensori e PLC.

Ogni movimento viene eseguito solo dopo il completamento del precedente.

Vantaggi

• massima flessibilità;
• gestione di geometrie molto complesse;
• controllo totale della sequenza.

Limiti

• costo elevato;
• programmazione più complessa;
• maggior numero di componenti.

Applicazioni Tipiche

• componenti automotive complessi;
• stampi tecnici di grandi dimensioni;
• prodotti con molteplici sottosquadri.

Meccanismo 15 – Sistema Idraulico di Svitamento

Principio di Funzionamento

Quando il componente presenta filettature interne o esterne, la semplice estrazione lineare non è sufficiente.

I sistemi di svitamento trasformano l’energia idraulica in movimento rotatorio.

Il nucleo ruota mentre si ritrae, consentendo la fuoriuscita dalla filettatura senza danneggiare il pezzo.

Vantaggi

• filettature precise;
• elevata qualità superficiale;
• assenza di deformazioni.

Limiti

• costo elevato;
• maggiore manutenzione;
• tempi ciclo più lunghi.

Applicazioni Tipiche

• tappi filettati;
• raccordi industriali;
• dispositivi medicali.

Confronto tra Sistemi Meccanici e Idraulici

Caratteristica	Meccanici	Idraulici
Forza disponibile	Media	Molto elevata
Corsa disponibile	Limitata	Molto elevata
Flessibilità	Limitata	Eccellente
Controllo movimento	Ridotto	Completo
Costo iniziale	Inferiore	Superiore
Manutenzione	Bassa	Media

Linee Guida di Progettazione

Un corretto dimensionamento dei core pulling idraulici deve considerare:

• forza di estrazione;
• pressione disponibile;
• attriti delle guide;
• fattore di sicurezza;
• rigidità strutturale dello stampo.

Il cilindro non dovrebbe mai essere utilizzato come guida primaria del nucleo.

Le guide devono assorbire i carichi trasversali evitando che vengano trasmessi allo stelo del cilindro.

L’utilizzo di sensori di posizione consente inoltre di verificare il corretto completamento della sequenza di movimentazione.

Problemi Più Comuni

Le problematiche maggiormente riscontrate nei core pulling idraulici sono:

Perdite di Olio

Causate da:

• guarnizioni usurate;
• contaminazione;
• montaggio errato.

Disallineamenti

Possono provocare:

• usura accelerata;
• aumento degli attriti;
• riduzione della vita utile.

Forza Insufficiente

Spesso dovuta a:

• cilindri sottodimensionati;
• perdite di pressione;
• attriti non considerati in fase progettuale.

Manutenzione Preventiva

Una corretta manutenzione dovrebbe includere:

• controllo delle guarnizioni;
• verifica delle perdite;
• controllo pressione circuito;
• verifica sensori;
• controllo usura guide;
• verifica fissaggi meccanici.

Una manutenzione regolare può garantire milioni di cicli operativi senza problemi.

Conclusioni

I core pulling idraulici rappresentano oggi una delle soluzioni più versatili e potenti disponibili nella progettazione di stampi a iniezione.

Grazie alla possibilità di sviluppare elevate forze, corse molto lunghe e movimenti completamente indipendenti dall’apertura dello stampo, questi sistemi permettono di realizzare componenti sempre più complessi mantenendo elevati livelli di affidabilità e produttività.

Per applicazioni tecniche avanzate, i core pulling idraulici costituiscono spesso la scelta migliore quando i sistemi meccanici tradizionali non sono più sufficienti.
