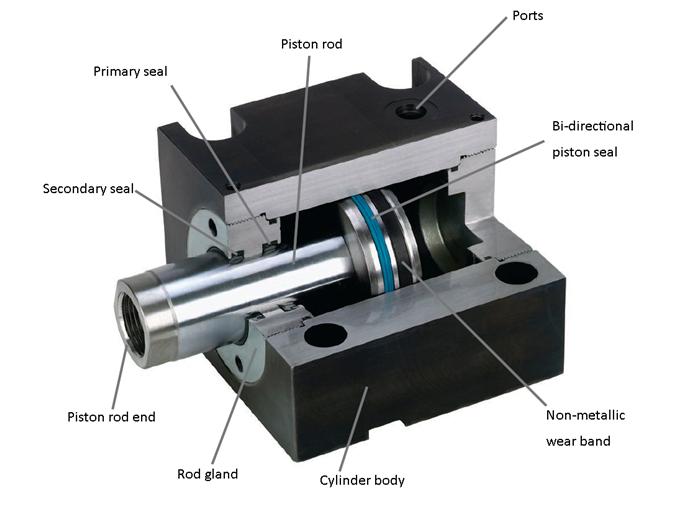

Confronto Dimensionale tra Cilindri Idraulici Vega, AHP Merkle e HPS: Quote, Codici e Differenze Reali
Quando un progettista deve scegliere un cilindro idraulico per stampi a iniezione plastica, la scelta non dipende soltanto da:
- forza
- pressione
- corsa
Le dimensioni reali del cilindro influenzano direttamente:
- compattezza dello stampo
- rigidità piastre
- peso totale
- spazio per raffreddamenti
- velocità di movimento
- accessibilità manutenzione
- durata nel tempo
In questo articolo confrontiamo:
- Vega
- AHP Merkle
- HPS
utilizzando:
- codici reali
- quote dimensionali
- lunghezze
- alesaggi
- tipologie costruttive
per aiutare il cliente a scegliere il cilindro più adatto.
- Differenza Filosofica: ISO vs Compact
HPS H160Co — Cilindro ISO Tradizionale
Codice:
- H160Co ISO 6020/2
Caratteristiche:
- cilindro a tiranti
- standard industriale ISO
- pressione 160 bar standard
- opzionale 210 bar
Esempio dimensionale:
- alesaggio Ø50
- stelo Ø22
- lunghezza corpo base L = 115 mm (senza corsa)
- altezza H = 90 mm
Vantaggi:
- facile reperibilità
- standardizzazione
- sostituzione semplice
Svantaggi:
- ingombro elevato
- peso superiore
- minore compattezza
Vega V220CC — Compact Long Stroke
Codice:
- V220CC
Pressione:
- 220 bar
Alesaggi disponibili:
- Ø32
- Ø40
- Ø50
- Ø63
- Ø80
- Ø100
Configurazione esempio:
- CC050EG250
- alesaggio Ø50
- versione compact
- corsa 250 mm
Vantaggi:
- corpo compatto
- sensori integrabili
- minore spazio nello stampo
- migliore integrazione carrelli
AHP Merkle — Serie BZ / Block Cylinder
Codice tipico:
- BZ 500 / BZN / BZR
Caratteristiche:
- compact heavy-duty
- altissima rigidità
- forte sezione guida
Filosofia:
- meno compattezza estrema
- più stabilità geometrica
Molto usato in:
- grandi carrelli
- movimenti pesanti
- sistemi precisione
- Confronto Lunghezza Totale
La lunghezza totale cambia enormemente il progetto stampo.
HPS H160Co ISO
Esempio:
- alesaggio Ø50
- corsa 100 mm
Dimensioni:
- lunghezza totale circa 240–260 mm
- altezza circa 90 mm
- struttura tiranti esterni
Problemi tipici:
- maggiore spazio richiesto
- più massa
- meno spazio raffreddamento
Vega V220CC
Esempio:
- Ø50
- corsa 100 mm
Il corpo risulta molto più corto grazie a:
- struttura block
- assenza tiranti
- manifold integrati
- passaggi olio compatti
Vantaggi:
- piastre più compatte
- minore peso
- maggiore velocità
AHP Merkle BZ
Gli AHP risultano generalmente:
- leggermente più lunghi dei compact ultra-spinti
- più rigidi
- con guida più lunga
Questo migliora:
- stabilità stelo
- resistenza carichi laterali
- precisione movimento
- Confronto Dimensioni Guide
Le guide influenzano:
- durata guarnizioni
- precisione
- stabilità
Vega
Le serie:
- V450CM
- V500CZ
- V220CC
puntano su:
- equilibrio tra compattezza e rigidità
Molto efficaci in:
- estrazioni veloci
- carrelli compatti
- multicavità
AHP Merkle
AHP utilizza:
- lunghezze guida elevate
- supporti robusti
- geometrie più conservative
Vantaggi:
- minore flessione
- migliore stabilità
- migliore resistenza side-load
Ideale per:
- grandi carrelli
- movimenti lunghi
- applicazioni molto pesanti
HPS
HPS segue maggiormente:
- standard industriali
- quote ISO
- semplicità costruttiva
Le guide risultano:
- robuste
- standardizzate
- facilmente sostituibili
- Confronto Pressione / Dimensioni
HPS V72
Codice:
- V72
Pressione:
- 500 bar
Alesaggi:
- Ø25 → Ø63
Esempio:
- Ø50
- forza spinta:
9817 daN a 500 bar
Grande vantaggio:
- pressione elevata con dimensioni compatte
Vega V500CZ
Codice:
- V500CZ
Pressione:
- 500 bar
Caratteristiche:
- cushioning avanzato
- heavy-duty compact
- progettato per alta velocità
Molto competitivo in:
- spazi ridotti
- alte forze
- stampi veloci
AHP Merkle
AHP punta più su:
- rigidità
- stabilità
- precisione
piuttosto che:
- miniaturizzazione estrema
- Confronto Attacchi Olio
Gli attacchi olio cambiano molto:
- routing tubi
- spazio stampo
- volume morto
Vega
Molte serie Vega usano:
- O-ring manifold
- passaggi integrati
- connessioni inferiori
Grande vantaggio:
- stampi compatti
- meno tubazioni esterne
AHP Merkle
AHP utilizza:
- configurazioni molto precise
- controllo flusso ottimizzato
- geometrie robuste
HPS
HPS utilizza:
- BSP standard
- connessioni industriali classiche
- configurazioni universali
- Confronto Peso e Dinamica
Vega
Punta a:
- ridurre massa
- ridurre inerzia
- aumentare velocità
Ottimo per:
- cicli rapidi
- automazione
- robotica
AHP Merkle
Punta a:
- stabilità meccanica
- rigidità
- controllo movimento
Molto valido per:
- grandi masse
- corse importanti
HPS
Punta a:
- robustezza industriale
- semplicità
- standardizzazione
- Quale Cilindro Scegliere?
Scegli Vega se servono:
- massima compattezza
- integrazione stampo
- alte velocità
- manifold integrati
- peso ridotto
Serie consigliate:
- V220CC
- V450CM
- V500CZ
Scegli AHP Merkle se servono:
- rigidità estrema
- precisione geometrica
- resistenza side-load
- stabilità movimento
Serie consigliate:
- BZ
- BZN
- BZR
Scegli HPS se servono:
- standard ISO
- sostituzione rapida
- disponibilità globale
- semplicità manutenzione
Serie consigliate:
- H160Co
- V72
Considerazioni Finali
Le dimensioni di un cilindro influenzano:
- peso stampo
- velocità
- raffreddamento
- rigidità
- affidabilità
- spazio disponibile
Il cilindro più piccolo non è sempre il migliore.
Il cilindro più robusto non è sempre il più efficiente.
La scelta corretta nasce sempre dal giusto equilibrio tra:
- compattezza
- rigidità
- corsa
- pressione
- stabilità
- integrazione nello stampo
Il miglior cilindro è quello progettato per la reale dinamica del tuo stampo.
