Fondamenti, Principi di Funzionamento e Panoramica dei Meccanismi
I sistemi di svitamento idraulico sono tra i meccanismi più potenti e versatili utilizzati negli stampi a iniezione. Quando la geometria della filettatura, la dimensione del prodotto, le forze di ritrazione o i requisiti di produzione superano le capacità dei sistemi meccanici convenzionali, l’attuazione idraulica diventa spesso la soluzione preferita.
A differenza dei meccanismi azionati da motore o a cremagliera, i sistemi idraulici generano movimento attraverso olio pressurizzato. Questo consente di produrre forze molto elevate in uno spazio compatto, rendendo i sistemi idraulici particolarmente adatti a componenti filettati di grandi dimensioni, filettature profonde e materiali ingegneristici impegnativi.
In questo articolo ci concentriamo su:
- Meccanismo 3 – Svitamento idraulico continuo della filettatura interna
- Meccanismo 7 – Svitamento azionato da cilindro idraulico
Questi due meccanismi rappresentano le soluzioni di rilascio del filettamento idraulico più comuni utilizzate negli stampi a iniezione moderni.
Perché usare sistemi idraulici di svitamento?
Molti componenti filettati possono essere rilasciati utilizzando sistemi meccanici.
Tuttavia, alcune applicazioni presentano sfide come:
- Diametri di filettatura grandi
- Coinvolgimento profondo del Filetto
- Materiali ad alta contrazione
- Spazio limitato per lo stampo
- Coppia di rilascio elevata
In queste situazioni, i sistemi idraulici offrono vantaggi significativi.
La pressione idraulica può generare forze estremamente elevate mantenendo dimensioni compatte degli attuatori.
Questo rende i sistemi di svitamento idraulico attraenti per applicazioni industriali impegnative.
Cos’è un sistema idraulico di svitamento?
Un sistema idraulico di svitamento converte l’energia idraulica in movimento rotazionale o lineare.
Il sistema consiste tipicamente da:
- Cilindro idraulico
- Fonte di energia idraulica
- Meccanismo a cremagliera e pignone
- Nucleo filettato
- Cuscintetti
- Componenti della guida
Il cilindro idraulico genera forza.
Questa forza viene poi convertita in un movimento rotazionale capace di liberare il componente filettato.
Meccanismo 3 – Svitamento idraulico continuo della filettatura interna
Il meccanismo 3 è comunemente usato per componenti interni filettati.
Il meccanismo funziona combinando:
- Moto idraulico
- Rilascio a filettatura pieghevole
- Espulsione controllata
Questo design è particolarmente utile quando il nucleo filettato deve essere rilasciato dall’interno del componente stampato.
Sequenza operativa
Passo 1
Si apre muffa.
Passo 2
Il sistema di espulsione inizia a muoversi.
Passo 3
Il mandrino di supporto si ritrae.
Passo 4
Il nucleo filettato si contrae.
Passo 5
Il filo si disinnesta.
Passo 6
Un sistema di espulsione secondario spinge la parte fuori dallo stampo.
Passo 7
Durante la chiusura dello stampo, il mandrino di supporto espande nuovamente il nucleo.
Vantaggi
- Adatto per filettature interne
- Alta capacità di forza
- Eccellente controllo del processo
- Funzionamento completamente automatico
Limitazioni
- Progettazione più complessa
- Costo di stampaggio più alto
- Requisiti idraulici aggiuntivi
Applicazioni tipiche
- Accessori per tubi
- Connettori fluidi
- Alloggiamenti ingegneristici
- Componenti filettati di grandi dimensioni

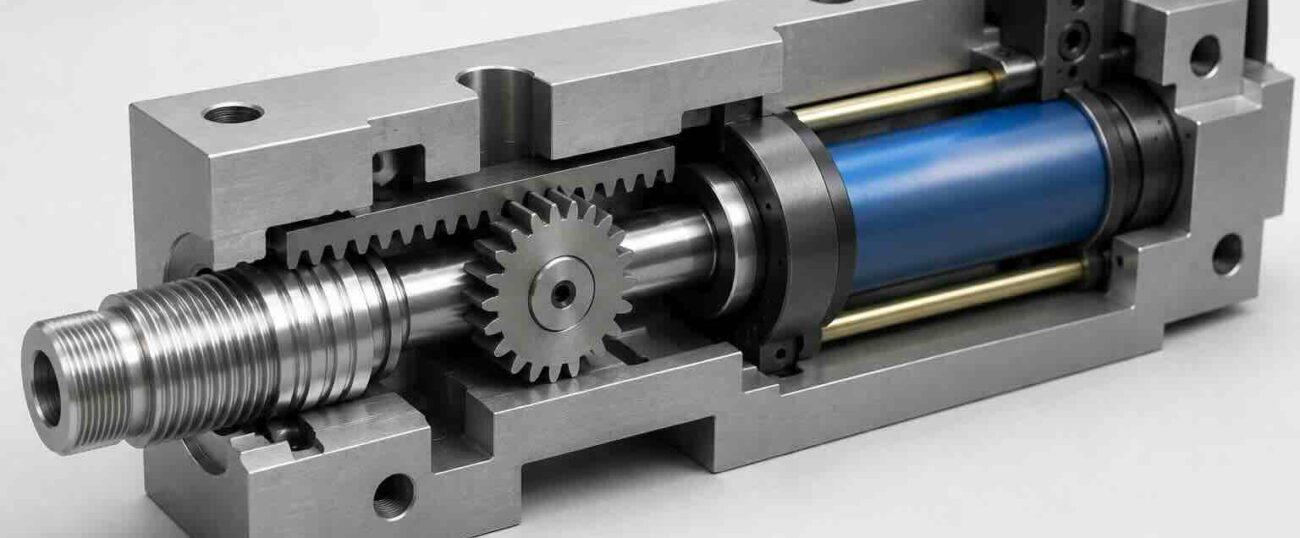

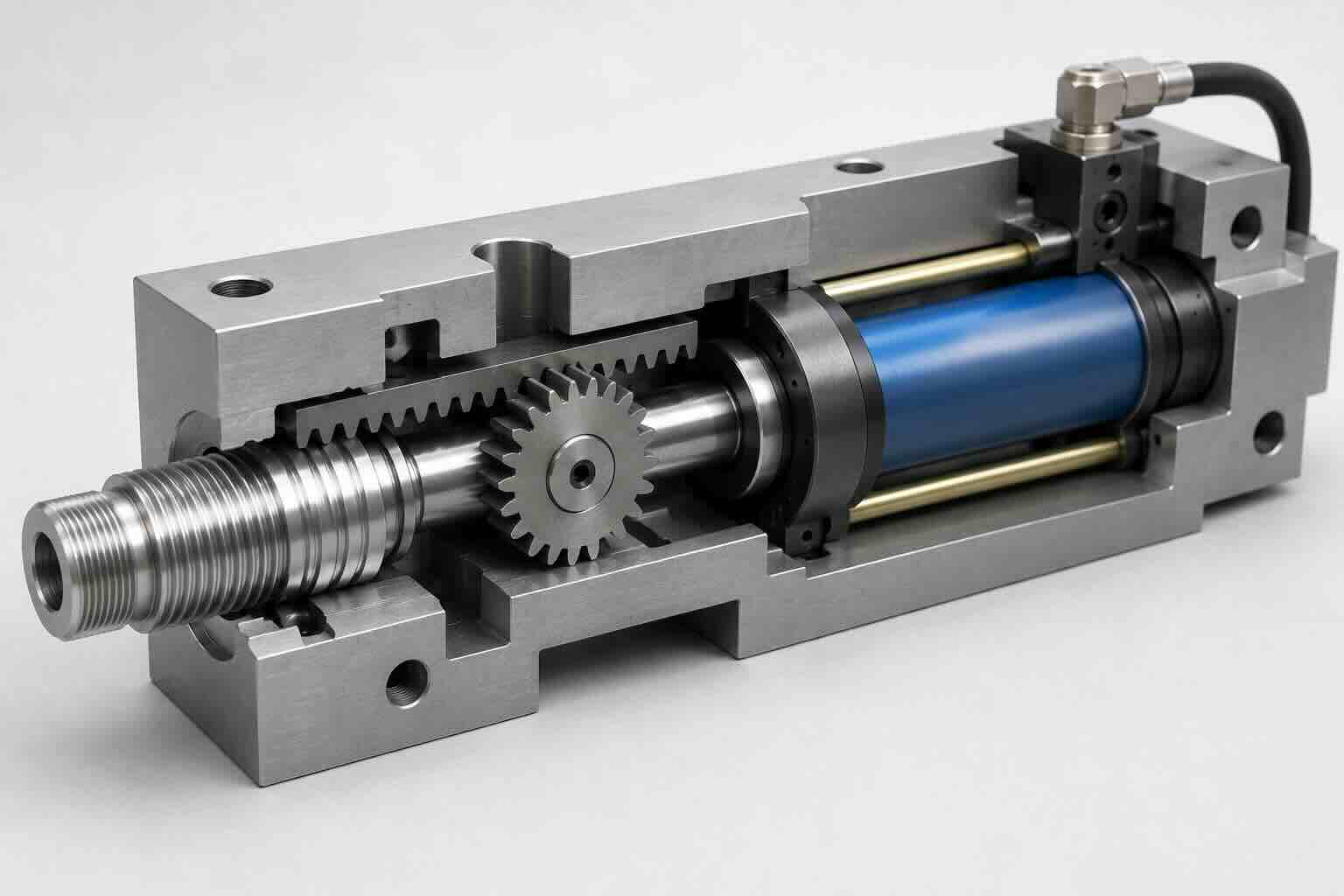

Meccanismo 7 – Svitamento azionato da cilindro idraulico
Il meccanismo 7 utilizza un cilindro idraulico per azionare un sistema a cremagliera e pignone.
Il cilindro produce un movimento lineare.
Il rack converte questo movimento in rotazione.
Il nucleo filettato ruota e rilascia il componente stampato.
Questo approccio combina:
- Alta capacità di forza
- Funzionamento affidabile
- Imballaggio compatto
Sequenza operativa
Passo 1
Si apre muffa.
Passo 2
Il cilindro idraulico si estende.
Passo 3
La cremalliera si muove in modo lineare.
Passo 4
Il pignone ruota.
Passo 5
Il nucleo filettato ruota.
Passo 6
Una parte si disimpegna.
Passo 7
Una parte viene espulsa.
Vantaggi
- Alta capacità di coppia
- Eccellente controllo
- Adatto per filettature grandi
- Funzionamento affidabile
Limitazioni
- Richiesto idraulico idraulico
- Manutenzione del sigillo richiesta
- Maggiore complessità dello stampo
Applicazioni tipiche
- Chiusure industriali
- Sistemi di tubazioni
- Serbatoi automobilistici
- Componenti stampati a grande resistenza
Perché i sistemi idraulici producono un’elevata forza
I sistemi idraulici funzionano secondo uno dei principi ingegneristici più importanti:
La pressione applicata a un fluido confinato crea forza.
Questo permette a cilindri relativamente piccoli di generare carichi estremamente elevati.
A differenza dei sistemi meccanici, la forza viene generata direttamente attraverso la pressione del fluido.
Relazione idraulica fondamentale
La formula idraulica più importante è:
Forza = Pressione ×area
Dove:
Forza = N
Pressione = MPa
Superficie = mm²
Questa equazione costituisce la base di tutti i calcoli di dimensionamento idraulico.
Esempio
Pressione del cilindro
12 MPa
Diametro del cilindro
40 mm
Passo 1
Calcolo dell’area del pistone
Superficie = 3,1416 × diametro² / 4
Superficie = 3,1416 × 40² / 4
Superficie = 1256 mm²
Passo 2
Calcola la forza
Forza = 12 × 1256
Forza = 15.072 N
Risultato
Forza del cilindro = 15,1 kN
Questo dimostra perché i sistemi idraulici siano in grado di generare carichi molto elevati.
Confronto tra sistemi idraulici e meccanici
| Parametro | Idraulico | Meccanico |
| Capacità di forza | Eccellente | Bene |
| Capacità di coppia | Eccellente | Bene |
| Costo dello stampo | Alto | Medium |
| Manutenzione | Medium | Basso |
| Flessibilità | Eccellente | Bene |
| Efficienza Spaziale | Eccellente | Bene |
I sistemi idraulici vengono generalmente scelti quando i requisiti di forza diventano difficili da raggiungere utilizzando soluzioni puramente meccaniche.
Applicazioni filettate più adatte all’idraulica
I sistemi idraulici sono particolarmente efficaci quando:
- Il diametro della filettatura supera i 50 mm
- L’attivazione del filo è lunga
- Il ritiro del materiale è significativo
- La coppia di sgancio è elevata
- I volumi di produzione giustificano costi di utensile più elevati
Filetti interni contro Filetti esterni
I sistemi idraulici sono spesso scelti per le filettature interne.
Le ragioni includono:
- Condizioni di rilascio difficili
- Accesso limitato
- Alte forze di ritenzione
I Filetti esterni possono spesso essere gestiti tramite sistemi meccanici.
Le filettature interne richiedono spesso assistenza idraulica.
Componenti idraulici comuni
Un sistema di svitamento idraulico può contenere:
Cilindro idraulico
Genera forza.
Rack
Converte il movimento lineare.
Pinion
Produce rotazione.
Cuscintetti
Supportare componenti rotanti.
Guarnizioni idrauliche
Prevenire perdite d’olio.
Componenti della Guida
Mantieni l’allineamento.
Vantaggi dei sistemi idraulici nella produzione ad alto volume
Un sistema idraulico progettato correttamente offre:
- Prestazioni costanti
- Ottima ripetitibilità
- Lunga durata operativa
- Alta capacità di forza
Molti stampi idraulici operano con successo per milioni di cicli di produzione.
Sfide comuni di progettazione
I sistemi idraulici introducono anche nuove sfide ingegneristiche.
Sfida 1
Perdita d’olio
Sfida 2
Usura delle guarnizioni
Sfida 3
Perdite di pressione
Sfida 4
Generazione di calore
Sfida 5
Accesso di manutenzione
Questi argomenti saranno affrontati nelle sezioni successive.
Scegliere tra il meccanismo 3 e il meccanismo 7
La scelta dipende dai requisiti di domanda.
Scegli il Meccanismo 3 quando:
- I filettature interne sono difficili da rilasciare
- Sono necessari nuclei pieghevoli
- Esiste una geometria interna complessa
Scegli il Meccanismo 7 quando:
- È richiesta una coppia elevata
- I sistemi a cremagliera e pignone sono adatti
- Si preferisce la semplicità
Parametri di progettazione richiesti
Prima di dimensionare un sistema di svitamento idraulico, devono essere noti i seguenti valori:
□ Diametro della filettatura
□ Ingranaggio del filo
□ Durata del fidanzamento
□ Numero di Turni
□ Coppia Richiesta
□ tempo di ciclo desiderato
□ Pressione idraulica disponibile
□ Spazio disponibile per lo stampo
Questi valori guideranno tutti i calcoli successivi.
Checklist per la progettazione dello svitamento idraulico
Prima di scegliere un sistema idraulico, verifica:
□ Geometria del filo recensita
□ Turni necessari calcolati
□ Stima della coppia richiesta
□ Requisiti interni del Filetti esaminati
□ Spazio della muffa valutato
□ Pressione idraulica disponibile
□ Accesso alla manutenzione considerato
□ Obiettivo di affidabilità stabilito
Parte 2 – Dimensionamento dei cilindri, calcoli delle forze e generazione di coppia
Nella Parte 1, abbiamo esaminato i principi di funzionamento dei sistemi di svitamento idraulico e introdotto:
- Meccanismo 3 – Svitamento idraulico continuo della filettatura interna
- Meccanismo 7 – Svitamento azionato da cilindro idraulico
Il passo successivo è determinare la dimensione dei componenti idraulici necessari per rilasciare la filettatura stampata.
I sistemi idraulici sono unici perché generano forza direttamente attraverso la pressione del fluido.
A differenza dei sistemi meccanici, dove la forza viene generata tramite ingranaggi e alberi, i sistemi idraulici partono dalla pressione e la convertono in movimento.
Questo capitolo spiega come calcolare:
- Forza del cilindro
- Area del pistone
- Pressione idraulica
- Forza di cremagliera
- Generazione di coppia
- Efficienza idraulica
- Fattori di sicurezza
Questi calcoli costituiscono la base del design a svitamento idraulico.
La Formula Idraulica Fondamentale
Ogni calcolo idraulico inizia con la stessa equazione.
Formula
Forza = Pressione ×area
Dove
Forza = N
Pressione = MPa
Superficie = mm²
Questa relazione determina la forza disponibile da un cilindro idraulico.
Comprendere la pressione idraulica
La pressione è la fonte di energia di un sistema idraulico.
Pressioni idrauliche tipiche degli stampi:
Bassa pressione
5 MPa
Pressione media
10 MPa
Alta Pressione
16 MPa
Sistemi pesanti
21 MPa
Una pressione più alta genera più forza ma aumenta:
- Caricamento delle sigillature
- Tensione della componente
- Generazione di calore
Calcolo dell’area del pistone
Formula
Superficie = 3,1416 × diametro² / 4
Esempio
Diametro del cilindro
40 mm
Calcolo
Area =
3.1416 × 40²
/
4
Superficie = 1256 mm²
Risultato
Superficie del pistone = 1256 mm²
Calcolo della forza del cilindro
Formula
Forza = Pressione ×area
Esempio
Pressione = 12 MPa
Superficie = 1256 mm²
Calcolo
Forza = 12 × 1256
Forza = 15.072 N
Risultato
Forza del cilindro = 15,1 kN
Questa forza diventa disponibile per azionare il meccanismo di svitata.
Perché il diametro del cilindro è importante
La forza aumenta con il quadrato del diametro del cilindro.
Ciò significa che piccoli cambiamenti di diametro possono produrre grandi aumenti di forza.
Esempio
Diametro del cilindro
40 mm
Superficie = 1256 mm²
Diametro del cilindro
50 mm
Superficie = 1963 mm²
Aumento della forza
1963 / 1256
Aumento della forza = 1,56
Risultato
Un aumento del 25 percento del diametro produce circa il 56 percento in più di forza.
Questo principio è estremamente importante quando si dimensionano i cilindri.
Forza idraulica necessaria per il rilascio della filettatura
Prima di selezionare un cilindro, è necessario conoscere la coppia di rilascio della filettatura.
Supponiamo:
Coppia richiesta = 80 Nm
Il sistema idraulico deve generare abbastanza forza per generare questa coppia.
Conversione di coppia a cremagliera e pignone
Il meccanismo 7 utilizza:
Cilindro idraulico
↓
Rack
↓
Pinion
↓
Nucleo filettato
La forza del cilindro diventa forza di cremagliera.
La forza della cremalliera diventa coppia del pignone.
Calcolo della coppia del pignone
Formula
Coppia = Forza × raggio
Dove
Raggio = Diametro dell’inclinazione / 2
Esempio
Diametro del pignone = 60 mm
Raggio = 30 mm
Converti raggio
30 mm = 0,03 m
Forza del cilindro = 15.072 N
Calcolo
Coppia = 15.072 × 0,03
Coppia = 452 Nm
Risultato
Coppia disponibile = 452 Nm
Questo dimostra perché i sistemi idraulici sono in grado di produrre una coppia estremamente elevata.
Lavorare al contrario dalla coppia
Il design spesso inizia con la coppia necessaria.
L’ingegnere quindi calcola la dimensione del cilindro richiesta.
Esempio
Coppia richiesta = 150 Nm
Diametro del pignone = 60 mm
Raggio = 0,03 m
Formula
Forza = Coppia / Raggio
Calcolo
Forza = 150 / 0,03
Forza = 5000 N
Risultato
Forza di rastrelliera richiesta = 5000 N
Determinazione dell’area del cilindro
Formula
Area = Forza / Pressione
Esempio
Forza richiesta = 5000 N
Pressione disponibile = 10 MPa
Calcolo
Superficie = 5000 / 10
Superficie = 500 mm²
Determinazione del diametro del cilindro
Formula
Diametro = radice quadrata di
(Area × 4)
/
3.1416
Esempio
Superficie = 500 mm²
Calcolo
Diametro = 25,2 mm
Pratica ingegneristica
Seleziona la dimensione standard successiva
Diametro scelto = 32 mm
Risultato
Diametro del cilindro richiesto = 32 mm
Calcolo della corsa del cilindro
La corsa del cilindro determina quanto lontano può percorrere la cremallera.
Formula
Corsa = Corsa richiesta del portapacchi
Esempio
Ingaggio della filettatura = 12 mm
Altezza = 3 mm
Turni = 4
Diametro del pignone = 60 mm
Circonferenza =
3.1416 × 60
Circonferenza = 188,5 mm
Movimento del rack =
188,5 × 4
Corsa del cremapacchiere = 754 mm
Risultato
Corsa del cilindro richiesta = 754 mm
Questo calcolo mostra immediatamente un potenziale problema.
Il cilindro diventa molto grande.
Ottimizzazione del progetto
Quando la corsa del cilindro diventa eccessiva, le possibili soluzioni includono:
- Aumenta l’infinescenza del filettamento
- Ridurre l’ingaggio del filettamento
- Aumento del rapporto del pignone
- Usa più livelli di ingranaggi
- Passaggio ai sistemi azionati da motore
Queste decisioni influenzano significativamente il costo e la complessità della muffa.
Efficienza idraulica
Non tutta l’energia idraulica raggiunge il nucleo filettato.
Le perdite avvengono a causa di:
- Attrito delle guarnizioni
- Perdite di pressione
- Attrito meccanico
- Attrito della cremagliera
- Resistenza del cuscinetto
Efficienza idraulica tipica:
85-95 percento
Esempio
Forza calcolata = 15.072 N
Efficienza = 90 percento
Calcolo
Forza disponibile =
15.072 × 0,90
Forza disponibile = 13.565 N
Risultato
Forza utilizzabile = 13,6 kN
Tieni sempre conto delle perdite di efficienza.
Applicazione dei fattori di sicurezza
Esperienza nei sistemi idraulici:
- Fluttuazioni di pressione
- Usura delle guarnizioni
- Cambiamenti di temperatura
- Variazione dell’attrito
I fattori di sicurezza devono essere inclusi.
Valori consigliati
Stampo standard
Fattore di sicurezza = 2
Stampo automobilistico
Fattore di sicurezza = 2,5
Muffa medica
Fattore di sicurezza = 3
Esempio
Coppia richiesta = 150 Nm
Fattore di sicurezza = 2,5
Calcolo
Coppia progettata =
150 × 2,5
Coppia progettata = 375 Nm
Il sistema idraulico deve essere in grado di produrre:
375 Nm
Minimo.
Esempio completo di dimensionamento idraulico
Prodotto
Raccordo filettato industriale
Diametro del filo
50 mm
Pitch
5 mm
Impegno
20 mm
Coppia richiesta
150 Nm
Pressione disponibile
10 MPa
Passo 1
Calcola la forza richiesta
Forza = 150 / 0,03
Forza = 5000 N
Passo 2
Applicare il fattore di sicurezza
Forza =
5000 × 2.5
Forza = 12.500 N
Passo 3
Calcola l’area richiesta
Area =
12,500 / 10
Superficie = 1250 mm²
Passo 4
Calcolare il diametro del cilindro
Diametro ≈ 40 mm
Passo 5
Seleziona il cilindro standard
Diametro Scelto
50 mm
Risultato
Diametro del cilindro raccomandato = 50 mm
Pressione raccomandata = 10 MPa
Forza di progettazione = 19,6 kN
Questo garantisce un margine di progettazione sostanziale.
Errori comuni di progettazione idraulica
Errore 1
Ignorando le perdite di efficienza.
Errore 2
Usare la pressione teorica invece della pressione reale.
Errore 3
Selezione della corsa del cilindro insufficiente.
Errore 4
Ignorando i fattori di sicurezza.
Errore 5
Sottovalutare la coppia di rilascio della filettatura.
Elenco di controllo per il design
Prima di scegliere un cilindro idraulico, verifica:
□ Turni necessari calcolati
□ Coppia necessaria calcolata
□ Calcolazione della forza di cremagliera
□ Pressione verificata
□ Calcolo dell’area del pistone
□ Diametro del cilindro selezionato
□ Corsa del cilindro verificata
□ Efficienza considerata
□ Fattore di sicurezza applicato
□ Revisione dell’accesso alla manutenzione
Parte 3 – Dimensionamento delle aste, potenza idraulica, flusso d’olio, guarnizioni e affidabilità
Nella Parte 2 abbiamo dimensionato il cilindro idraulico e calcolato:
- Forza idraulica
- Area del pistone
- Requisiti di pressione
- Forza di cremagliera
- Generazione di coppia
- Fattori di sicurezza
Un cilindro che produce una forza sufficiente è solo l’inizio di un progetto idraulico di successo.
L’ingegnere deve anche assicurarsi che:
- La biella del pistone non si piega
- Il sistema idraulico può fornire abbastanza olio
- La pompa fornisce un flusso sufficiente
- Le sigilli sopravvivono a milioni di cicli
- Il sistema rimane affidabile durante la vita prevista dello stampo
Questo capitolo si concentra sui calcoli di supporto necessari per trasformare un cilindro idraulico teorico in un sistema di svitamento idraulico pronto per la produzione.
Perché il design delle aste è importante
Molti ingegneri si concentrano esclusivamente sulla forza del cilindro.
Tuttavia, i cilindri idraulici si guastano più frequentemente a causa di:
- Flacciamento dell’asta
- Flessione delle aste
- Usura delle guarnizioni
- Caricamento laterale
piuttosto che forza insufficiente.
Un’asta di dimensioni adeguate è quindi fondamentale.
Comprendere i carichi delle bielle del cilindro
La biella del pistone sperimenta:
- Compressione
- Tensione
- Bending
- Carico per fatica
La condizione più pericolosa è la compressione.
La compressione può causare l’incordamento dell’asta.
Cos’è il buckling?
L’instabilità si verifica quando un’asta sottile si piega improvvisamente sotto la compressione.
Anche se il materiale non ha raggiunto la sua resistenza di scorrimento, la barra può collassare.
Questo è uno dei meccanismi di guasto più comuni nei cilindri idraulici a corsa lunga.
Fattori di rischio di flacciamento
Il rischio di deformazione aumenta quando:
- Aumento della lunghezza della corsa
- Diminuzione del diametro dell’asta
- Aumento della forza applicata
I sistemi di svitamento idraulico con corsa lunga della cremagliera sono particolarmente suscettibili.
Rapporto di snellezza delle aste
Un indicatore utile di progettazione è il rapporto:
Rapporto di snellezza = Lunghezza della barra / Diametro della barra
Linee guida generali
Meno di 20
Molto sicuro
20-40
Di solito accettabile
40 a 60
Richiede un’analisi dettagliata
Più di 60
Alto Rischio di Incordamento
Esempio
Lunghezza della canna = 300 mm
Diametro della barra = 20 mm
Calcolo
Rapporto di snellezza = 300 / 20
Rapporto di snellezza = 15
Risultato
Rischio di flacciamento = Basso
Regola pratica della misura delle aste
Per sistemi di svitamento idraulici:
Diametro consigliato della barra
Dal 30 al 50 percento del diametro del cilindro
Esempio
Diametro del cilindro = 50 mm
Bacna consigliata
15-25 mm
Pratica ingegneristica
Scegli:
Asta da 25 mm
Questo migliora la rigidità e la durata della tenuta.
Calcolo del volume di olio
Il sistema idraulico deve fornire olio sufficiente per muovere il cilindro.
Formula
Volume = Area × Corsa
Esempio
Diametro del cilindro = 50 mm
Corsa = 400 mm
Passo 1
Calcola l’area
Area =
3.1416 × 50²
/
4
Superficie = 1963 mm²
Passo 2
Calcola il volume
Volume = 1963 × 400
Volume = 785.200 mm³
Convertizione
Volume = 0,785 litri
Risultato
Olio richiesto = 0,785 litri
Perché il volume di petrolio è importante
Il volume d’olio determina:
- Dimensionamento della pompa
- Tempo di risposta idraulico
- Capacità del bacino
L’insufficiente fornitura di petrolio causa:
- Funzionamento lento
- Cadute di pressione
- Prestazioni incoerenti
Calcolo della portata
La portata determina la velocità del cilindro.
Formula
Portata = Volume / Tempo
Esempio
Volume = 0,785 litri
Tempo di corsa desiderato = 1,5 secondi
Calcolo
Portata =
0.785 / 1.5
Portata = 0,523 L/s
Convertizione
Portata = 31,4 L/min
Risultato
Portata richiesta = 31,4 L/min
Calcolo della potenza idraulica
La potenza idraulica determina i requisiti della pompa.
Formula
Potenza (kW) =
Pressione × portata
/
600
Pressione in bar
Flusso in L/min
Esempio
Pressione = 100 bar
Portata = 31,4 L/min
Calcolo
Potenza =
100 × 31,4
/
600
Potenza = 5,23 kW
Risultato
Potenza idraulica richiesta = 5,23 kW
Perché la potenza idraulica è importante
I sistemi idraulici sottodimensionati creano:
- Funzionamento lento
- Instabilità di pressione
- Scarsa coerenza del ciclo
I sistemi sovradimensionati creano:
- Costo più elevato
- Aumento della generazione di calore
- Efficienza ridotta
La misura corretta è essenziale.
Generazione di calore idraulica
Ogni sistema idraulico genera calore.
Le fonti includono:
- Attrito fluido
- Attrito delle guarnizioni
- Perdite nelle valvole
- Perdite meccaniche
Il calore è uno dei principali nemici dell’affidabilità idraulica.
Effetti della temperatura eccessiva
Cause da alta temperatura:
- Degrado della guarnizione
- Riduzione della viscosità dell’olio
- Aumento delle perdite
- Vita dei componenti ridotta
Per questo motivo, il controllo della temperatura dovrebbe essere considerato durante la progettazione dello stampo.
Guarnizioni idrauliche
Le guarnizioni sono tra i componenti più critici nei sistemi di svitamento idraulico.
Un guasto della guarnizione colpisce immediatamente:
- Ritenzione della pressione
- Affidabilità del sistema
- Tempo di attività della produzione
Tipi comuni di sigilli
Sigilli U-Cup
Vantaggi
- Semplice
- Affidabile
La scelta più comune.
O-Ring
Vantaggi
- Basso costo
- Sostituzione facile
Spesso utilizzato in applicazioni statiche.
Sigilli in PTFE
Vantaggi
- Basso attrito
- Eccellente resistenza all’usura
Comune negli stampi ad alto ciclo.
Fattori di vita delle sigilli
La durata delle focali dipende da:
- Pressione
- Temperatura
- Arrivo a canne
- Allineamento
- Lubrificazione
Un cilindro mal allineato può distruggere rapidamente le guarnizioni.
Affidabilità idraulica
I sistemi idraulici sono spesso considerati meno affidabili dei sistemi meccanici.
Questo non è necessariamente vero.
La maggior parte dei guasti idraulici deriva da:
- Progettazione scadente
- Contaminazione
- Mancanza di manutenzione
Un sistema idraulico progettato correttamente può funzionare in modo affidabile per milioni di cicli.
Obiettivi di affidabilità
Bersagli consigliati
Stampo industriale generale
90 percento
Stampo automobilistico
95 percento
Muffa medica
99 percento
Affidabilità del Meccanismo 3
Componenti di usura primarie
- Sigilli
- Componenti a nucleo pieghevole
- Superfici guida
Affidabilità
Eccellenti se mantenuti correttamente
Affidabilità del Meccanismo 7
Componenti di usura primarie
- Cilindro idraulico
- Rack
- Pinion
- Cuscintetti
Affidabilità
Eccellente
Particolarmente adatto per lunghe serie.
Pianificazione della manutenzione
La manutenzione preventiva aumenta significativamente la vita del sistema idraulico.
Ogni 500.000 cicli
Ispezione:
- Perdite di olio
- Connessioni idrauliche
- Fissaggi
Ogni 1 milione di cicli
Ispezione:
- Usura delle aste
- Usura del portapacchi
- Usura del pignone
Ogni 3 milioni di cicli
Ispezione:
- Sigilli
- Cuscintetti
- Allineamento
Ogni 5 milioni di cicli
Ispezione maggiore
Verifica:
- Condizioni del cilindro
- Condizioni del segnale
- Prestazioni idrauliche
Esempio completo di ingegneria
Diametro del filo
50 mm
Coppia richiesta
150 Nm
Diametro del cilindro
50 mm
Pressione
10 MPa
Infarto
400 mm
Passo 1
Calcola la forza
Forza =
10 × 1963
Forza = 19.630 N
Passo 2
Calcolare il volume di petrolio
Volume =
1963 × 400
Volume = 0,785 litri
Passo 3
Calcolare la portata
Flusso =
0.785 / 1.5
Portata = 31,4 L/min
Passo 4
Calcola la potenza idraulica
Potenza =
100 × 31,4
/
600
Potenza = 5,23 kW
Risultato
Sistema consigliato
Cilindro = 50 mm
Asta = 25 mm
Pressione = 10 MPa
Portata = 31,4 L/min
Potenza = 5,23 kW
Errori di progettazione comuni
Errore 1
Ignorando l’incurvatura dell’asta.
Errore 2
Ignorare il volume dell’olio.
Errore 3
Ignorando i requisiti di potenza idraulica.
Errore 4
Selezionare guarnizioni inadeguate.
Errore 5
Ignorare l’accesso alla manutenzione.
Elenco di controllo per il design
Prima di finalizzare un sistema idraulico, verifica:
□ Diametro del cilindro selezionato
□ Diametro della barra verificato
□ Rischio di deformazione esaminato
□ Volume di olio calcolato
□ Portata calcolata
□ Calcolazione della potenza idraulica
□ Tipo di sigillo selezionato
□ Obiettivo di affidabilità stabilito
□ Accesso alla manutenzione verificato
□ Piano di manutenzione preventiva istituito
Parte 4 – Esempio completo di progettazione, ottimizzazione, analisi dei costi e migliori pratiche
Nelle Parti 1, 2 e 3, abbiamo sviluppato le basi ingegneristiche necessarie per progettare sistemi di svitamento idraulico.
Abbiamo esaminato:
- Meccanismo 3 – Svitamento idraulico continuo della filettatura interna
- Meccanismo 7 – Svitamento azionato da cilindro idraulico
- Calcolo della forza del cilindro
- Pressione idraulica
- Dimensionamento del pistone
- Calcolo della forza di cremagliera
- Generazione di coppia
- Dimensionamento delle aste
- Requisiti di flusso
- Potenza idraulica
- Ingegneria dell’affidabilità
L’ultimo passo è integrare tutti questi calcoli in un flusso di lavoro pratico di ingegneria che possa essere applicato a progetti reali di stampo a iniezione.
Questo capitolo dimostra come i progettisti esperti di stampi valutino le soluzioni idrauliche, ottimizchino le prestazioni del sistema e confrontino i sistemi idraulici con le alternative meccaniche.
Esempio completo di progettazione idraulica
Progetteremo un sistema di svitamento idraulico per un grande raccordo industriale filettato.
Dati di prodotto
Descrizione della parte
Connettore filettato industriale
Materiale
Nylon riempito di vetro
Diametro del filo
60 mm
Inclinazione del filo
5 mm
Lunghezza dell’ingaggio della filettatura
20 mm
Produzione annuale
1.500.000 pezzi
Vita prevista della muffa
10 anni
Affidabilità del bersaglio
95 percento
Passo 1 – Calcolare le virate richieste
Formula
Numero di Giri = Durata dell’ingaggio / Beccheggio
Calcolo
Numero di turni = 20 / 5
Numero di turni = 4
Risultato
Turni Richiesti = 4
Passo 2 – Calcolare l’angolo di svitamento
Formula
Angolo di svitamento = Giri × 360
Calcolo
Angolo di svitamento = 4 × 360
Angolo di svitamento = 1440 gradi
Risultato
Rotazione richiesta = 1440 gradi
Passo 3 – Stima della coppia richiesta
Basato su:
- Dimensione del filo
- Ritiro del materiale
- Attrito
- Rinforzo in fibra di vetro
Coppia stimata di svitamento
150 Nm
Applicare il fattore di sicurezza
2.5
Formula
Coppia di progetto = Coppia × Fattore di sicurezza
Calcolo
Coppia progettata = 150 × 2,5
Coppia progettata = 375 Nm
Risultato
Coppia di progetto richiesta = 375 Nm
Passo 4 – Seleziona il diametro del pignone
Diametro del pignone selezionato
80 mm
Raggio
40 mm
Raggio = 0,04 m
Passo 5 – Calcolare la forza del rack
Formula
Forza = Coppia / Raggio
Calcolo
Forza = 375 / 0,04
Forza = 9375 N
Risultato
Forza di cremagliera richiesta = 9,4 kN
Passo 6 – Calcolare l’area del cilindro
Pressione idraulica disponibile
10 MPa
Formula
Area = Forza / Pressione
Calcolo
Superficie = 9375 / 10
Superficie = 938 mm²
Risultato
Superficie richiesta = 938 mm²
Passo 7 – Calcolare il diametro del cilindro
Formula
Diametro = radice quadrata di
(Area × 4)
/
3.1416
Calcolo
Diametro ≈ 34,5 mm
Pratica ingegneristica
Seleziona la dimensione standard successiva
Diametro del cilindro selezionato = 40 mm
Passo 8 – Verifica la forza disponibile
Diametro del cilindro
40 mm
Area
1256 mm²
Calcolo
Forza = 10 × 1256
Forza = 12.560 N
Risultato
Forza disponibile = 12,6 kN
Margine di sicurezza
12,560 / 9,375
Margine di sicurezza = 1,34
Accettabile
Passo 9 – Calcolare la corsa del portapacchi
Diametro del pignone
80 mm
Circonferenza
3.1416 × 80
Circonferenza = 251,3 mm
Turni Obbligatori
4
Calcolo
Corsa del portapacchi = 251,3 × 4
Corsa del cremafragmo = 1005 mm
Risultato
Corsa richiesta = 1005 mm
Revisione dell’ingegneria
Una corsa superiore a 1 metro solleva immediatamente preoccupazioni.
Potenziali problemi:
- Dimensioni grandi del cilindro
- Limitazioni dello spazio dello stampo
- Aumento del volume di olio
- Costo più elevato
A questo punto, diventa necessaria l’ottimizzazione del design.
Esempio di ottimizzazione del progetto
Supponiamo che il product designer aumenti il pitch da:
5 mm
a
10 mm
Ricalcola i turni
Turni = 20 / 10
Turni = 2
Ricalcolare la corsa del rack
Corsa del portapacchi = 251,3 × 2
Corsa della cremagliera = 503 mm
Risultato
Il movimento del rack è stato ridotto del 50 percento.
Questo dimostra perché il design del prodotto e il design degli stampi dovrebbero sempre essere sviluppati insieme.
Scegliere tra il Meccanismo 3 e il Meccanismo 7
Entrambi i meccanismi utilizzano energia idraulica.
Tuttavia, risolvono diversi problemi ingegneristici.
Meccanismo 3
Svitamento idraulico continuo della filettatura interna
Meglio per
- Filettature interne
- Geometria complessa
- Coinvolgimento profondo del Filetti
- Applicazioni a nuclei pieghevoli
Vantaggi
- Eccellente capacità di rilascio
- Adatto a caratteristiche interne difficili
Svantaggi
- Complessità superiore
- Più componenti di manutenzione
Meccanismo 7
Svitamento azionato da cilindro idraulico
Meglio per
- Applicazioni ad alta coppia
- Filettature grandi
- Prodotti industriali pesanti
Vantaggi
- Progettazione più semplice
- Eccellente generazione di forza
- Alta affidabilità
Svantaggi
- Potrebbe essere necessario un grande scorrimento del portapacchi
Analisi dei costi
I sistemi idraulici tipicamente costano più dei sistemi meccanici.
Tuttavia, il costo dovrebbe sempre essere valutato per tutta la durata dello stampo.
Costo iniziale degli utensili
Classifica tipica
Sistemi manuali
Più basso
Sistemi a cremagliera e pignone
Medium
Sistemi idraulici
Alto
Sistemi servo
Più alto
I sistemi idraulici di solito richiedono:
- Cilindri
- Varietà
- Tubi
- Accessori
- Lavorazione lavorativa aggiuntiva
Questo aumenta il costo iniziale della muffa.
Costo totale di proprietà
Il confronto corretto è:
Costo totale =
Costo degli utensili
Costi di manutenzione
Costo del tempo di inattività
Costo di sostituzione
Esempio
Sistema meccanico
Costo iniziale = €25.000
Manutenzione = €15.000
Tempo di inattività = €10.000
Totale = €50.000
Sistema idraulico
Costo iniziale = €35.000
Manutenzione = €6.000
Tempo di inattività = €2.000
Totale = €43.000
In questo esempio, la soluzione idraulica diventa l’investimento migliore.
Sistemi idraulici contro sistemi meccanici
| Parametro | Idraulico | Meccanico |
| Capacità di Forza | Eccellente | Bene |
| Capacità di coppia | Eccellente | Bene |
| Filettature Grandi | Eccellente | Bene |
| Filettature interne | Eccellente | Moderato |
| Costo iniziale | Più in alto | Lower |
| Manutenzione | Medium | Basso |
| Flessibilità di progettazione | Eccellente | Bene |
I sistemi idraulici vengono solitamente selezionati quando le prestazioni diventano più importanti del costo iniziale.
Strategie di ottimizzazione del design
I progettisti di stampi esperti si concentrano molto sull’ottimizzazione.
Strategia 1
Aumenta l’intonazione del filettamento
Benefici:
- Meno curve
- Corsa più corta
- Ciclo più veloce
Strategia 2
Ridurre l’ingaggio del Filetti
Benefici:
- Coppia inferiore
- Usura ridotta
Strategia 3
Ridurre l’attrito
Metodi:
- Nuclei lucidati
- Rivestimenti superficiali
- Raffreddamento migliorato
Strategia 4
Minimizzare il volume dell’olio
Benefici:
- Risposta più rapida
- Unità idrauliche più piccole
Strategia 5
Semplifica la manutenzione
Progetta cilindri e guarnizioni per una facile sostituzione.
Programma di manutenzione preventiva
Dovrebbe essere redatto un piano di manutenzione preventiva prima dell’inizio della produzione di muffa.
Ogni 500.000 cicli
Ispezione:
- Accessori idraulici
- Fissaggi
- Perdite di olio
Ogni 1 milione di cicli
Ispezione:
- Usura del portapacchi
- Usura del pignone
- Condizione dell’asta del cilindro
Ogni 3 milioni di cicli
Ispezione:
- Sigilli
- Cuscintetti
- Allineamento
Ogni 5 milioni di cicli
Ispezione dei principali sistemi
Verifica:
- Condizioni del cilindro
- Prestazioni idrauliche
- Usura dei componenti
Errori di progettazione comuni
Errore 1
Selezionare i cilindri basandosi solo sulla forza.
Errore 2
Ignorare il movimento del rack.
Errore 3
Ignorare il volume dell’olio.
Errore 4
Sottostimare i requisiti di manutenzione.
Errore 5
Mancanza di coordinamento nel design del prodotto e dello stampo.
Migliori Pratiche
Migliori Pratiche 1
Calcola i requisiti di filettatura prima di scegliere un cilindro idraulico.
Migliore Pratica 2
Applica fattori di sicurezza realistici.
Buona Pratica 3
Valuta il percorso del rack in anticipo.
Migliore Pratica 4
Progetta per l’accesso alla manutenzione.
Migliori Pratiche 5
Ottimizza la geometria del Filetti ogni volta che è possibile.
Buona Pratica 6
Considera il costo totale di proprietà piuttosto che il costo iniziale degli utensili.
Buona Pratica 7
Stabilisci un piano di manutenzione preventiva prima dell’inizio della produzione.
Checklist per la progettazione dello svitamento idraulico
Prima di rilasciare un design di stampo idraulico, verifica:
□ Geometria del filo recensita
□ Turni necessari calcolati
□ Calcolare l’angolo di svitamento
□ Coppia di progetto calcolata
□ Forza del cilindro verificata
□ Diametro del cilindro selezionato
□ Diametro della barra verificato
□ Viaggio con portapacchi verificato
□ Volume di olio calcolato
□ Portata calcolata
□ Calcolazione della potenza idraulica
□ Selezione dei sigilli completata
□ Obiettivo di affidabilità stabilito
□ Accesso alla manutenzione verificato
□ Valutazione del costo del ciclo di vita
Conclusione
I sistemi di svitamento idraulico rappresentano una delle soluzioni più potenti disponibili per parti filettate a iniezione.
La loro capacità di generare elevata forza e alta coppia li rende particolarmente efficaci per:
- Filettature grandi
- Filettature interne
- Materiali ingegneristici
- Applicazioni industriali ad alta domanda
I progetti idraulici di successo richiedono molto più che la semplice scelta di un cilindro.
L’ingegnere deve bilanciare:
- Forza
- Infarto
- Coppia
- Affidabilità
- Manutenzione
- Costo
Applicando le procedure di progettazione presentate in questa guida, i progettisti di stampi possono creare sistemi di svitamento idraulico capaci di funzionare in modo affidabile per milioni di cicli di produzione.
