Analisi di un Caso Reale in un Impianto di Pressofusione
I cilindri oleodinamici sono progettati per lavorare in condizioni estremamente gravose. Ogni giorno sopportano elevate pressioni, milioni di cicli di lavoro e ambienti industriali particolarmente severi.
Per questo motivo si tende spesso a pensare che eventuali perdite d’olio siano dovute principalmente all’usura delle guarnizioni, a pressioni eccessive oppure a difetti di progettazione.
Nella pratica, però, molte perdite hanno un’origine completamente diversa.
Possono iniziare da un dettaglio apparentemente insignificante:

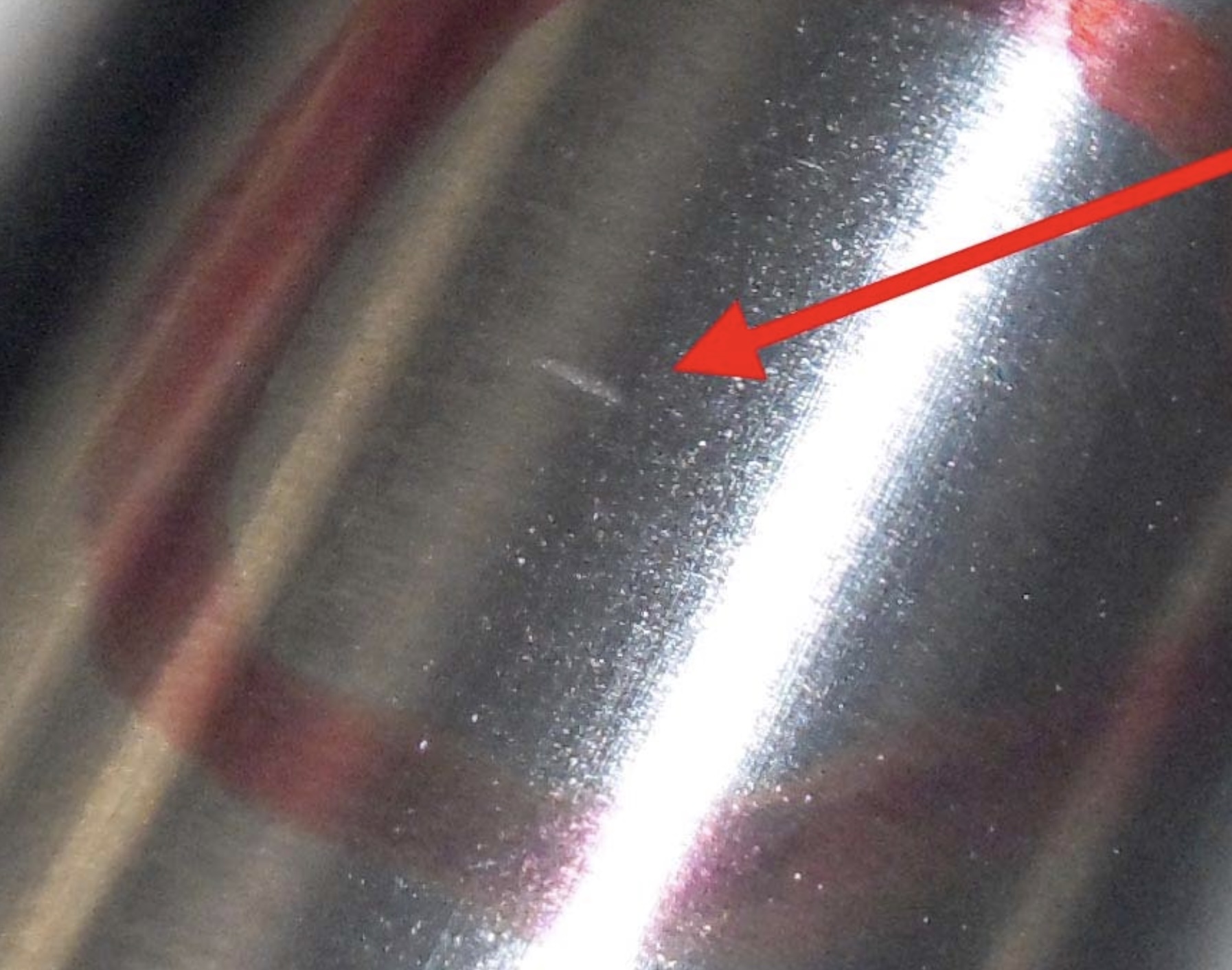

una piccola ammaccatura sullo stelo del cilindro.

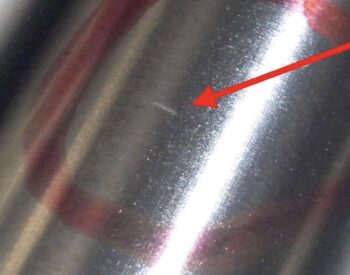

segno stelo rigatura
Per un operatore inesperto può sembrare un semplice difetto estetico.
Per un progettista o un tecnico oleodinamico, invece, rappresenta uno dei danni più pericolosi che possano interessare un cilindro.
Anche una lieve deformazione della superficie dello stelo può compromettere il corretto funzionamento delle guarnizioni, provocare perdite progressive d’olio e rendere inevitabile la sostituzione completa dello stelo.
Un interessante caso affrontato dal Vega Technical Department mostra chiaramente perché la protezione dello stelo rappresenti uno degli aspetti più importanti per garantire l’affidabilità di un cilindro oleodinamico.
La Richiesta del Cliente
Il cliente inviò a Vega alcuni cilindri oleodinamici chiedendo inizialmente una riparazione apparentemente semplice.
La richiesta riguardava infatti la rilavorazione dei filetti IN e OUT a causa di alcune perdite d’olio.
Durante l’ispezione tecnica, tuttavia, emerse un problema molto più importante.
Tre cilindri presentavano infatti steli meccanicamente danneggiati.
Durante il collaudo in pressione i tecnici notarono una lieve presenza di olio sulla superficie dello stelo, segno che il sistema di tenuta aveva già iniziato a deteriorarsi.
Al termine dell’analisi il Vega Technical Department concluse che la soluzione più affidabile consisteva nella sostituzione completa degli steli danneggiati.
Cosa Ha Evidenziato il Rapporto Tecnico
Il rapporto di ispezione ha permesso di individuare con precisione la natura del problema.
L’analisi evidenziava che:
- tre steli presentavano ammaccature localizzate;
- gli steli erano realizzati in acciaio legato 42CrMo4;
- la superficie era protetta da una cromatura dura di 30–40 μm;
- le ammaccature erano molto probabilmente dovute a urti accidentali durante la manutenzione dello stampo oppure a un imballaggio non adeguato durante il trasporto dei cilindri verso Vega.
Per ripristinare completamente l’affidabilità dei cilindri fu quindi prevista la sostituzione degli steli con le relative lavorazioni di riparazione.
A prima vista questa decisione potrebbe sembrare eccessiva.
Perché sostituire completamente uno stelo soltanto per alcune piccole ammaccature?
La risposta si trova nel modo in cui lavora realmente una guarnizione oleodinamica.
Lo Stelo Fa Parte del Sistema di Tenuta
Molti immaginano che la tenuta dell’olio sia affidata esclusivamente alle guarnizioni.
In realtà il sistema di tenuta è composto da due elementi che lavorano insieme:
- la guarnizione;
- la superficie dello stelo.
Durante ogni ciclo di lavoro il labbro della guarnizione scorre direttamente sulla superficie cromata dello stelo.
Questo significa che lo stelo non è soltanto un componente strutturale.
È una vera e propria superficie funzionale di tenuta.
Il manuale tecnico Vega spiega che lo stelo deve essere realizzato con tolleranze dimensionali estremamente precise e possedere una finitura superficiale di altissima qualità.
Gli steli standard sono costruiti in acciaio legato, rettificati, lucidati e successivamente cromati a spessore proprio per garantire la massima durata delle guarnizioni e ridurre l’usura durante milioni di cicli di lavoro.
Senza questa superficie perfettamente liscia, nemmeno la migliore guarnizione può assicurare una tenuta affidabile.
Perché si Utilizza il 42CrMo4 con Cromatura Dura
Nel rapporto tecnico viene indicato che gli steli sono costruiti in 42CrMo4 e rivestiti con una cromatura dura di 30–40 micron.
Il manuale tecnico spiega il motivo di questa scelta.
L’acciaio 42CrMo4 offre un’elevata resistenza meccanica e permette allo stelo di sopportare senza deformazioni le elevate forze di trazione e compressione sviluppate durante il funzionamento del cilindro.
La cromatura dura, che raggiunge una durezza di circa 67 HRC, svolge invece diverse funzioni fondamentali:
- aumenta la resistenza all’usura;
- riduce l’attrito con le guarnizioni;
- migliora la resistenza ai graffi durante il normale funzionamento;
- prolunga la durata del sistema di tenuta.
Il manuale precisa però anche un aspetto molto importante.
La cromatura dura è progettata per resistere all’usura dovuta allo scorrimento della guarnizione.
Non è progettata per sopportare urti accidentali, colpi di utensili o manipolazioni improprie durante la manutenzione.
Questo spiega perfettamente perché un piccolo urto possa compromettere uno stelo apparentemente molto robusto.
Perché una Piccola Ammaccatura Può Generare una Perdita d’Olio
Una guarnizione oleodinamica lavora mantenendo un sottilissimo film d’olio tra il proprio labbro elastomerico e la superficie perfettamente levigata dello stelo.
Quando la superficie è integra, il contatto rimane uniforme e la quantità di olio che attraversa la guarnizione è controllata.
La situazione cambia completamente quando compare un’ammaccatura.
Durante ogni corsa il labbro della guarnizione incontra improvvisamente un bordo irregolare.
Questa discontinuità agisce come una microscopica lama che, ciclo dopo ciclo, deteriora progressivamente il materiale della guarnizione.
All’inizio la perdita può essere quasi impercettibile.
Con il passare del tempo l’usura aumenta e la perdita d’olio diventa sempre più evidente.
Il manuale tecnico Vega evidenzia che la presenza di rigature o danni sullo stelo rappresenta normalmente il segnale che anche il sistema di tenuta ha già iniziato a deteriorarsi e che le condizioni di funzionamento non sono più ottimali.
Questo spiega perché la lieve presenza di olio osservata durante il collaudo sia stata considerata un sintomo importante e non un semplice dettaglio trascurabile.
Il Problema Era Davvero del Cilindro?
Uno degli aspetti più interessanti di questo caso riguarda proprio l’origine del danno.
L’ispezione non ha evidenziato difetti di progettazione né problemi di fabbricazione.
Al contrario, tutte le indicazioni portano verso danni meccanici provocati dall’esterno.
Secondo il rapporto tecnico, le ammaccature erano molto probabilmente riconducibili a:
- urti accidentali durante la manutenzione dello stampo;
- protezione insufficiente durante il trasporto dei cilindri.
Anche il manuale tecnico conferma questa interpretazione.
Viene infatti specificato che nessuna forza esterna deve essere applicata sulla superficie dello stelo, evitando di afferrarlo con pinze, chiavi o altri utensili al di fuori delle superfici appositamente previste per il serraggio.
Le raccomandazioni del manuale supportano quindi pienamente le conclusioni raggiunte dal Vega Technical Department durante l’analisi del caso.
Un Piccolo Difetto Può Diventare un Grande Problema
L’insegnamento più importante di questo caso è che molti guasti dei cilindri oleodinamici iniziano molto prima che la perdita d’olio diventi evidente.
Una piccola ammaccatura può sembrare inizialmente innocua.
In realtà, ogni ciclo di lavoro peggiora progressivamente la condizione della guarnizione.
Quando la perdita diventa visibile, il danno è spesso già esteso e la sostituzione dello stelo rappresenta l’unica soluzione realmente affidabile.
Per questo motivo i reparti di revisione controllano sempre con estrema attenzione la superficie degli steli, anche quando il cliente segnala problemi apparentemente non collegati.
Perché la Sostituzione dello Stelo è Spesso l’Unica Soluzione Affidabile
Nella prima parte abbiamo analizzato un caso reale in cui tre cilindri oleodinamici sono stati inviati al Vega Technical Department per una presunta perdita d’olio. L’ispezione tecnica ha però individuato il vero problema: ammaccature localizzate sugli steli, accompagnate da una leggera trafilatura d’olio durante il collaudo. La soluzione adottata è stata la sostituzione completa degli steli danneggiati.
Questa scelta può sembrare eccessiva a chi non conosce il funzionamento di un cilindro oleodinamico.
Perché non limitarsi a lucidare la zona danneggiata?
La risposta è strettamente legata alla funzione dello stelo come superficie di tenuta.
Perché Lucidare lo Stelo Non Basta
Una piccola ammaccatura non è un semplice graffio superficiale.
Quando uno stelo subisce un urto, il materiale viene deformato plasticamente. Anche se la superficie viene successivamente lucidata, è praticamente impossibile ripristinare completamente:
- la geometria originale;
- la rugosità superficiale;
- lo spessore della cromatura dura;
- le caratteristiche dimensionali iniziali.
Il manuale tecnico Vega spiega che lo stelo viene rettificato, lucidato e cromato duro proprio per ottenere una superficie con caratteristiche estremamente precise, indispensabili per il corretto funzionamento delle guarnizioni.
Una semplice lucidatura può eliminare le bave più evidenti, ma non ricostruisce la cromatura né ripristina le proprietà originarie della superficie.
Per questo motivo, nella maggior parte dei casi, la sostituzione dello stelo rappresenta la soluzione più sicura e duratura.
Il Problema Non Riguarda Solo lo Stelo
Quando compare una deformazione sulla superficie cromata, il danno non interessa soltanto il componente metallico.
Ogni volta che lo stelo entra o esce dal cilindro, il labbro della guarnizione attraversa la zona danneggiata.
Questo provoca:
- usura accelerata della guarnizione;
- perdita progressiva di elasticità;
- aumento della trafilatura d’olio;
- possibile ingresso di contaminanti nel cilindro.
Il manuale tecnico sottolinea che la presenza di rigature o danni sullo stelo è normalmente accompagnata dal deterioramento del sistema di tenuta e richiede un intervento correttivo.
Sostituire soltanto le guarnizioni lasciando in servizio uno stelo danneggiato significa quindi esporre immediatamente i nuovi componenti allo stesso meccanismo di usura.
Anche la Pulizia dell’Olio Influisce sulla Durata
L’integrità dello stelo rappresenta soltanto uno degli elementi che determinano la durata di un cilindro.
Anche la qualità dell’olio oleodinamico svolge un ruolo fondamentale.
Piccole particelle metalliche o contaminanti solidi possono infatti rimanere intrappolati tra la guarnizione e lo stelo, trasformandosi in un abrasivo capace di accelerare l’usura della superficie cromata.
Per questo motivo il manuale Vega raccomanda di mantenere il grado di contaminazione dell’olio entro valori adeguati, indicando come riferimento una pulizia pari a circa ISO 4406 classe 14/10.
Un olio pulito contribuisce ad aumentare sensibilmente la durata delle guarnizioni e dello stelo.
Come Evitare le Ammaccature Durante la Manutenzione
L’aspetto forse più interessante di questo caso è che il danno non è stato causato dal funzionamento del cilindro.
Secondo il rapporto tecnico, le ammaccature erano molto probabilmente riconducibili a:
- urti accidentali durante la manutenzione dello stampo;
- protezione insufficiente durante il trasporto dei cilindri.
Il manuale tecnico fornisce indicazioni molto precise per evitare questi problemi.
Ad esempio, lo stelo non dovrebbe mai essere:
- colpito con martelli;
- afferrato con pinze o chiavi a pappagallo;
- utilizzato come punto di leva;
- serrato sulla superficie cromata.
Qualsiasi operazione di montaggio deve essere effettuata esclusivamente sulle superfici predisposte dal costruttore.
Seguire queste semplici regole riduce drasticamente il rischio di danni.
Anche il Trasporto Può Danneggiare uno Stelo
Molti cilindri lavorano per anni senza subire alcun danno.
Paradossalmente, possono essere rovinati durante poche ore di trasporto.
Nel caso analizzato, il rapporto tecnico indica che un imballaggio non adeguato potrebbe aver contribuito alla formazione delle ammaccature.
Per evitare questo rischio è consigliabile:
- proteggere sempre gli steli con coperture adeguate;
- impedire il contatto tra componenti metallici;
- utilizzare supporti rigidi durante il trasporto;
- evitare che il peso del cilindro gravi direttamente sullo stelo.
Una corretta protezione durante la spedizione rappresenta una forma di manutenzione preventiva.
Piccole Precauzioni che Evitano Costose Riparazioni
Rispetto al costo della sostituzione di uno stelo, adottare corrette procedure di movimentazione richiede un investimento minimo.
È buona pratica:
- ispezionare sempre lo stelo prima del rimontaggio;
- mantenere perfettamente pulita la superficie cromata;
- sostituire immediatamente eventuali protezioni danneggiate;
- evitare qualsiasi contatto tra utensili e superficie dello stelo;
- istruire il personale affinché consideri lo stelo una superficie di precisione e non un punto di presa.
Queste semplici precauzioni possono aumentare sensibilmente la vita utile del cilindro.
Il Vero Guasto Non Era la Perdita d’Olio
Uno degli insegnamenti più importanti di questo caso è che la perdita d’olio rappresentava soltanto il sintomo finale.
La causa reale era il danneggiamento meccanico dello stelo.
Individuando le ammaccature e sostituendo gli steli, il Vega Technical Department ha eliminato la causa del problema, evitando che il guasto si ripresentasse dopo una semplice sostituzione delle guarnizioni.
Conclusioni
Questo caso dimostra che uno stelo di un cilindro oleodinamico non è soltanto un elemento strutturale.
È una superficie di precisione progettata per lavorare direttamente con il sistema di tenuta.
Anche una piccola ammaccatura può compromettere questa superficie, accelerare l’usura delle guarnizioni e provocare perdite d’olio progressive.
Proteggere lo stelo durante manutenzione, movimentazione e trasporto significa preservare l’affidabilità dell’intero cilindro e ridurre sensibilmente i costi di manutenzione nel lungo periodo.
