Quando un Cilindro Idraulico si Blocca All’interno di uno Stampo a Iniezione: Perché Individuare la Causa è Più Importante che Sbloccarlo

I cilindri idraulici sono progettati per funzionare in modo affidabile per milioni di cicli.

Quando uno di essi si blocca improvvisamente all’interno di uno stampo a iniezione, la prima reazione è quasi sempre quella di trovare il modo più rapido per rimettere in funzione la produzione.

Molti tecnici provano ad aumentare la pressione idraulica, a ruotare lo stelo con una chiave oppure a forzare manualmente il movimento del cilindro.

Questi interventi possono talvolta riportare temporaneamente il cilindro in funzione, ma raramente risolvono la vera causa del problema.

Un interessante caso tecnico affrontato dal Reparto Tecnico Vega dimostra perché ogni episodio di bloccaggio debba essere considerato il sintomo di un problema più profondo e non il guasto stesso.

Un Cilindro Che si Blocca Senza Alcun Danno Apparente

Un costruttore di stampi segnalò che uno dei cilindri idraulici si era completamente bloccato durante le prove a secco.

Il cilindro aveva già eseguito circa 200 cicli a vuoto senza alcuna anomalia e aveva continuato a funzionare correttamente durante tutte le fasi di assemblaggio dello stampo.

Solo durante l’ultimo ciclo di prova, immediatamente prima dell’avvio della produzione, uno dei due cilindri smise improvvisamente di muoversi, mentre l’altro continuava a funzionare normalmente.

Questo consentì di escludere immediatamente diverse possibili cause, tra cui:

  • pressione idraulica insufficiente;
  • aria residua nel circuito;
  • collegamenti idraulici errati;
  • errori nella sequenza di montaggio.

Il problema compariva esclusivamente quando lo stampo era completamente assemblato.

La Prima Reazione Non Sempre È la Soluzione Migliore

Poiché la rimozione del cilindro richiedeva lo smontaggio di una parte importante dello stampo, il cliente propose di ripetere una procedura già utilizzata durante alcune prove eseguite in Australia.

L’idea consisteva nel ruotare leggermente lo stelo del pistone in senso orario o antiorario mediante una chiave.

In quell’occasione il cilindro si era sbloccato ed aveva ripreso a funzionare normalmente.

Dal punto di vista della produzione questa soluzione sembrava ragionevole.

Dal punto di vista ingegneristico, invece, eliminava soltanto il sintomo senza comprenderne l’origine.

Perché Ruotare lo Stelo Non Elimina il Problema

Il Reparto Tecnico Vega spiegò che la rotazione dello stelo poteva effettivamente liberare temporaneamente il meccanismo interno, ma non avrebbe mai permesso di capire perché il cilindro si fosse bloccato.

Per questo motivo venne proposta una procedura tecnica ben precisa:

  1. Smontare il cilindro dallo stampo.

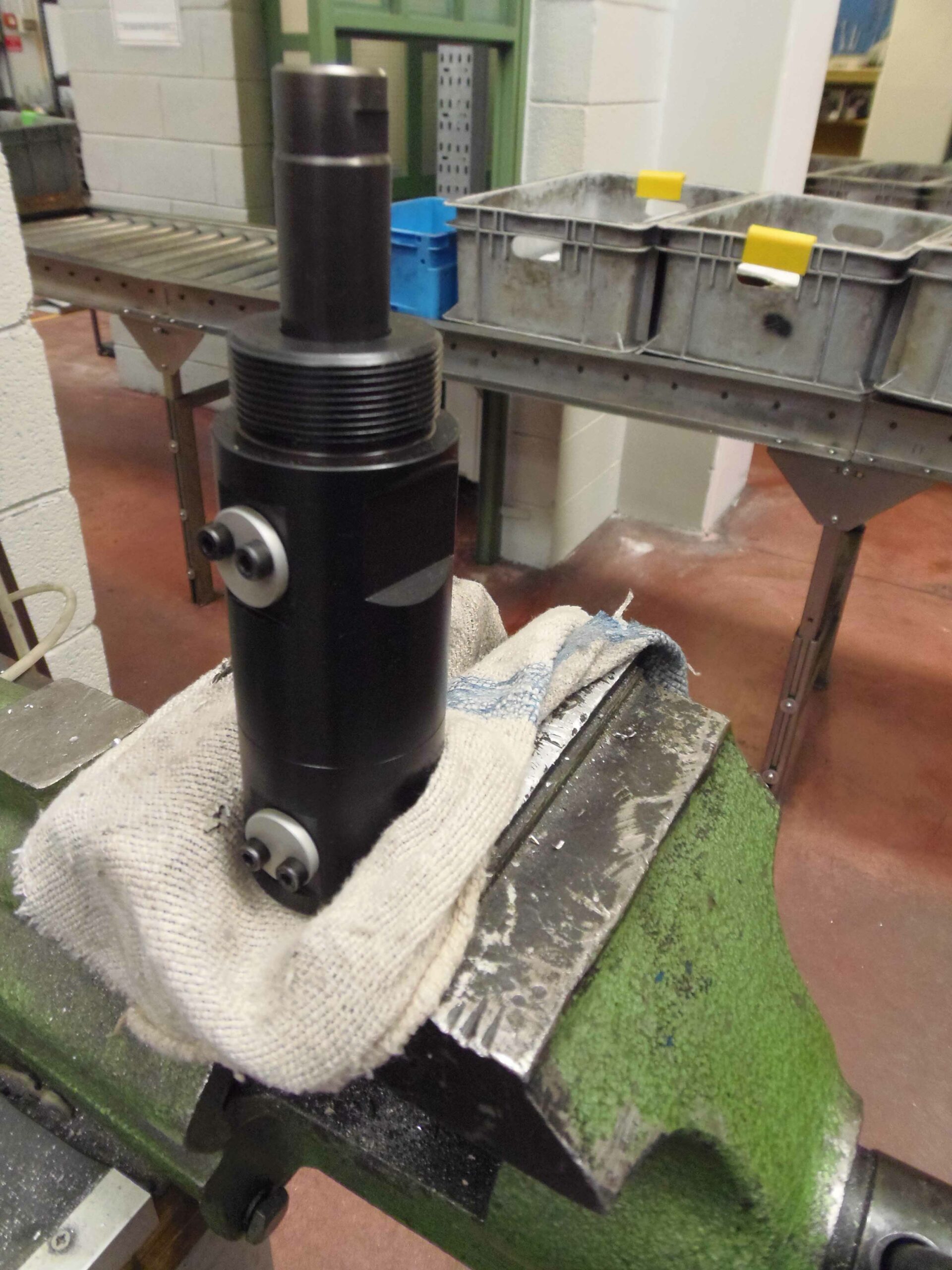

  2. Bloccare il corpo posteriore in morsa.

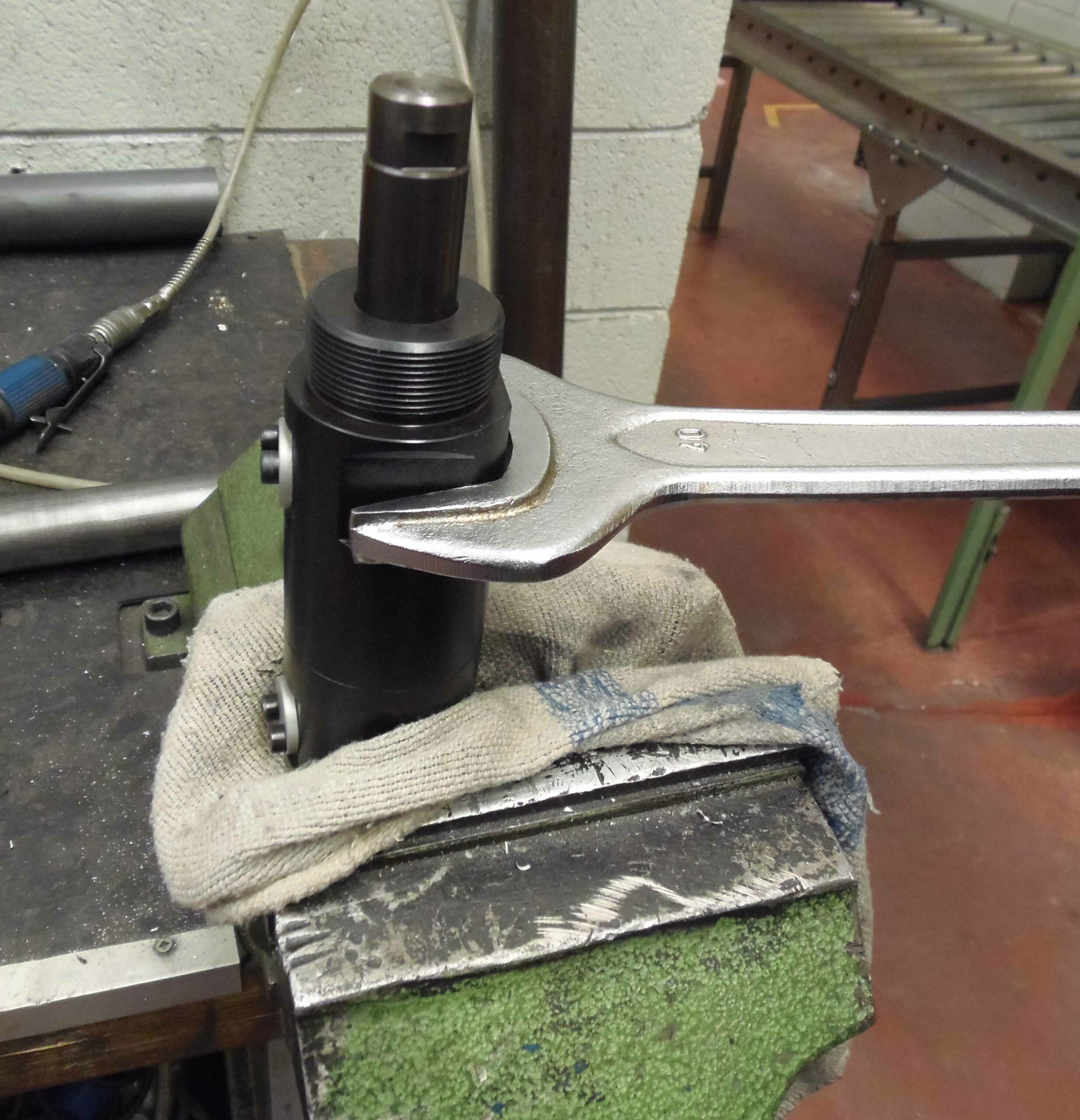

  3. Allentare il corpo anteriore di circa 10°.

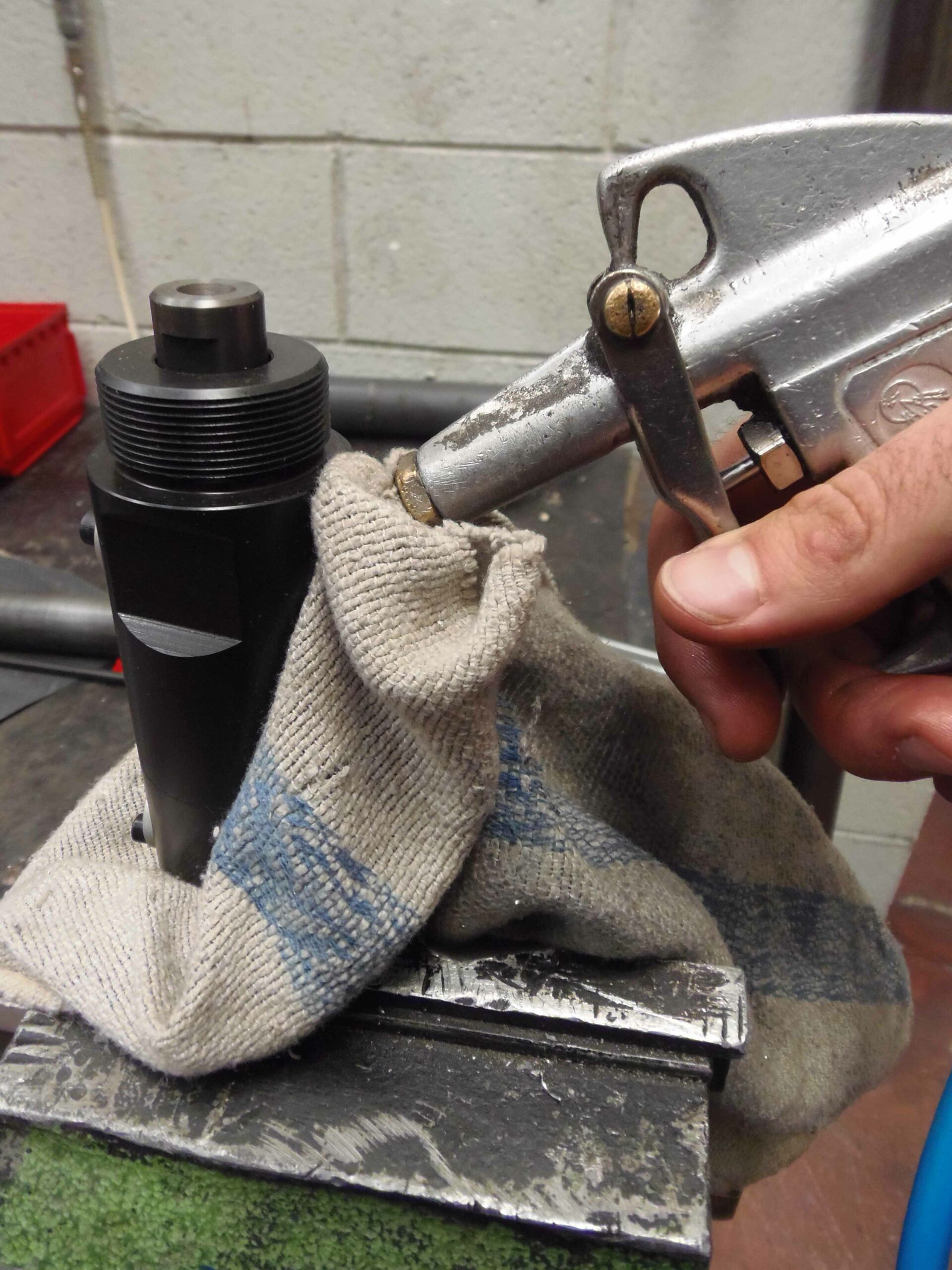

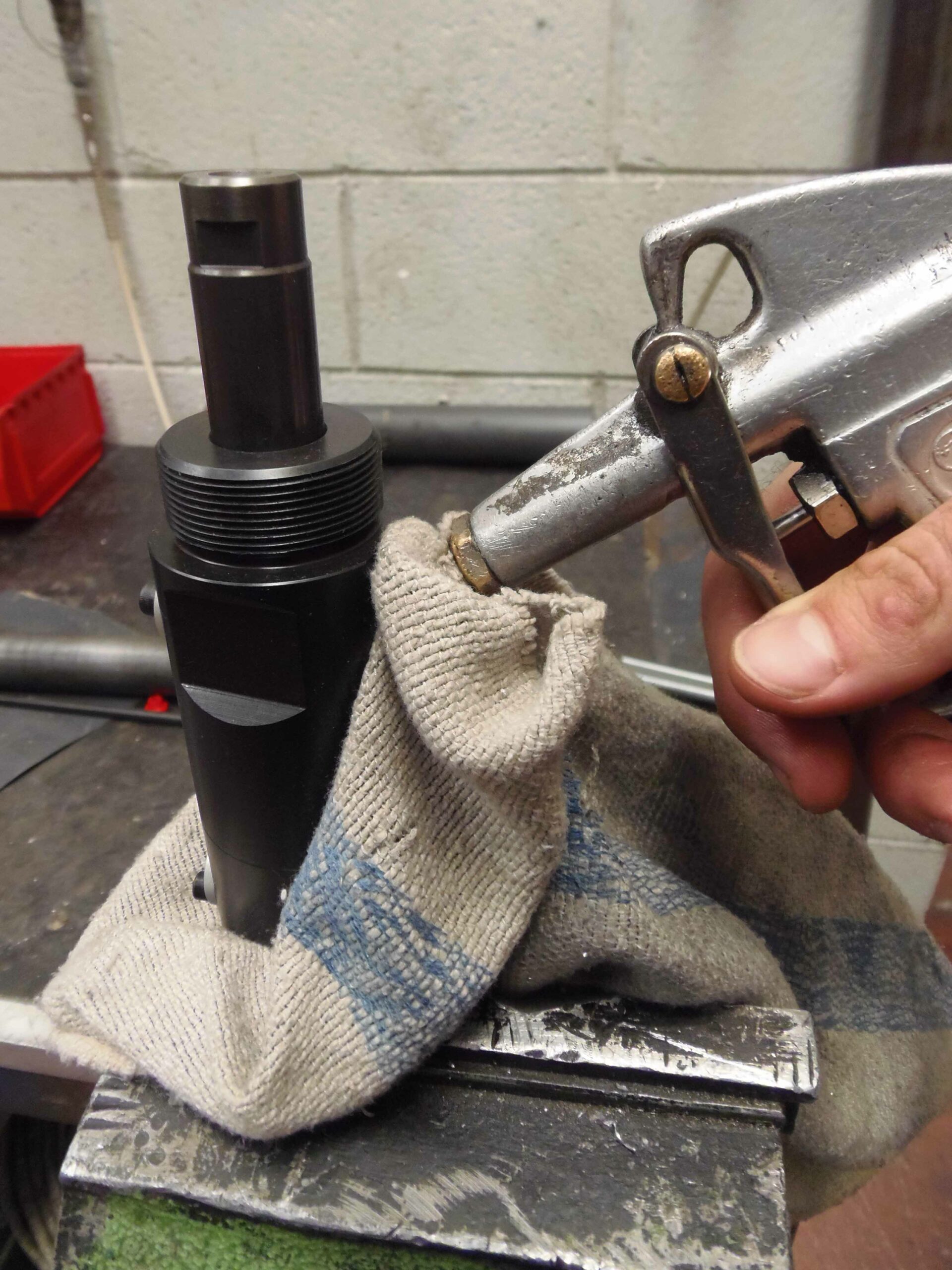

  4. Utilizzare aria compressa per spingere il pistone.
  5. Rimontare il cilindro ed eseguire una nuova prova.

Solo nel caso in cui il pistone fosse rimasto ancora bloccato sarebbe stato necessario aprire completamente il cilindro.

Questa procedura consente di evitare danni inutili e, soprattutto, di conservare tutte le evidenze necessarie per individuare la vera origine del guasto.

L’Ingegneria Comincia Sempre dalle Domande

Invece di modificare immediatamente il progetto del cilindro, il Reparto Tecnico Vega richiese ulteriori informazioni tecniche.

Furono richiesti:

  • il disegno dettagliato della zona dello stampo interessata;
  • le forze applicate al cilindro;
  • la temperatura di esercizio;
  • il rientro dei cilindri per un’ispezione completa.

L’obiettivo non era semplicemente riparare il componente.

L’obiettivo era comprendere perché il cilindro si fosse bloccato.

Piccoli Dettagli Possono Cambiare Completamente la Diagnosi

Un aspetto particolarmente interessante emerso durante l’analisi riguarda il modello di cilindro utilizzato.

Il Reparto Tecnico Vega spiegò che il modello V260 non era un cilindro standard, ma un prodotto con una costruzione meccanica interna specifica.

Per questo motivo un tecnico che non conoscesse perfettamente il funzionamento di questo modello avrebbe potuto interpretare erroneamente il problema oppure non individuare la vera causa del bloccaggio.

Venne inoltre ricordato che centinaia di cilindri identici erano già stati installati con successo in tutto il mondo.

Questo significa che anche un dettaglio apparentemente insignificante dell’installazione può essere sufficiente a provocare un comportamento anomalo.

Un Cilindro Bloccato Non È Sempre il Vero Problema

Il bloccaggio di un cilindro idraulico può essere provocato da numerosi fattori esterni, tra cui:

  • disallineamenti dello stampo;
  • carichi laterali sullo stelo;
  • dilatazioni termiche;
  • interferenze meccaniche;
  • deformazioni delle piastre dello stampo;
  • tolleranze di montaggio non corrette;
  • tensioni residue nella struttura.

In molte situazioni il cilindro funziona perfettamente.

È l’ambiente meccanico nel quale lavora a creare le condizioni che, dopo numerosi cicli, impediscono il normale movimento.

Sostituire semplicemente il cilindro senza eliminare queste cause porta spesso alla ricomparsa dello stesso problema.

La Differenza tra Riparare e Fare Ingegneria

Chi lavora in produzione ha l’obiettivo di far ripartire la macchina il più rapidamente possibile.

Chi progetta componenti oleodinamici ha invece il compito di impedire che il problema possa ripetersi.

Si tratta di due obiettivi differenti.

Una procedura di sbloccaggio può consentire di riprendere la produzione nell’immediato.

Un’analisi approfondita della causa radice può evitare definitivamente il ripetersi del guasto.

È proprio questa filosofia che ha portato il Reparto Tecnico Vega a richiedere il rientro dei cilindri originali prima di suggerire qualsiasi modifica progettuale o sostituzione.

Conclusioni

Quando un cilindro idraulico si blocca improvvisamente all’interno di uno stampo a iniezione, il problema visibile rappresenta quasi sempre la conseguenza di un’anomalia meccanica, idraulica o di installazione più complessa.

Questo caso tecnico dimostra quanto sia importante evitare soluzioni improvvisate e procedere invece con una vera analisi ingegneristica.

Richiedere i disegni dello stampo, analizzare le condizioni di montaggio, verificare le forze applicate e ispezionare i componenti originali permette di individuare la causa reale del problema e di evitare che il guasto si ripresenti.

Nell’ingegneria oleodinamica, risolvere il sintomo rappresenta soltanto il primo passo.

Comprendere perché quel sintomo si è manifestato è ciò che consente di progettare sistemi realmente affidabili.
