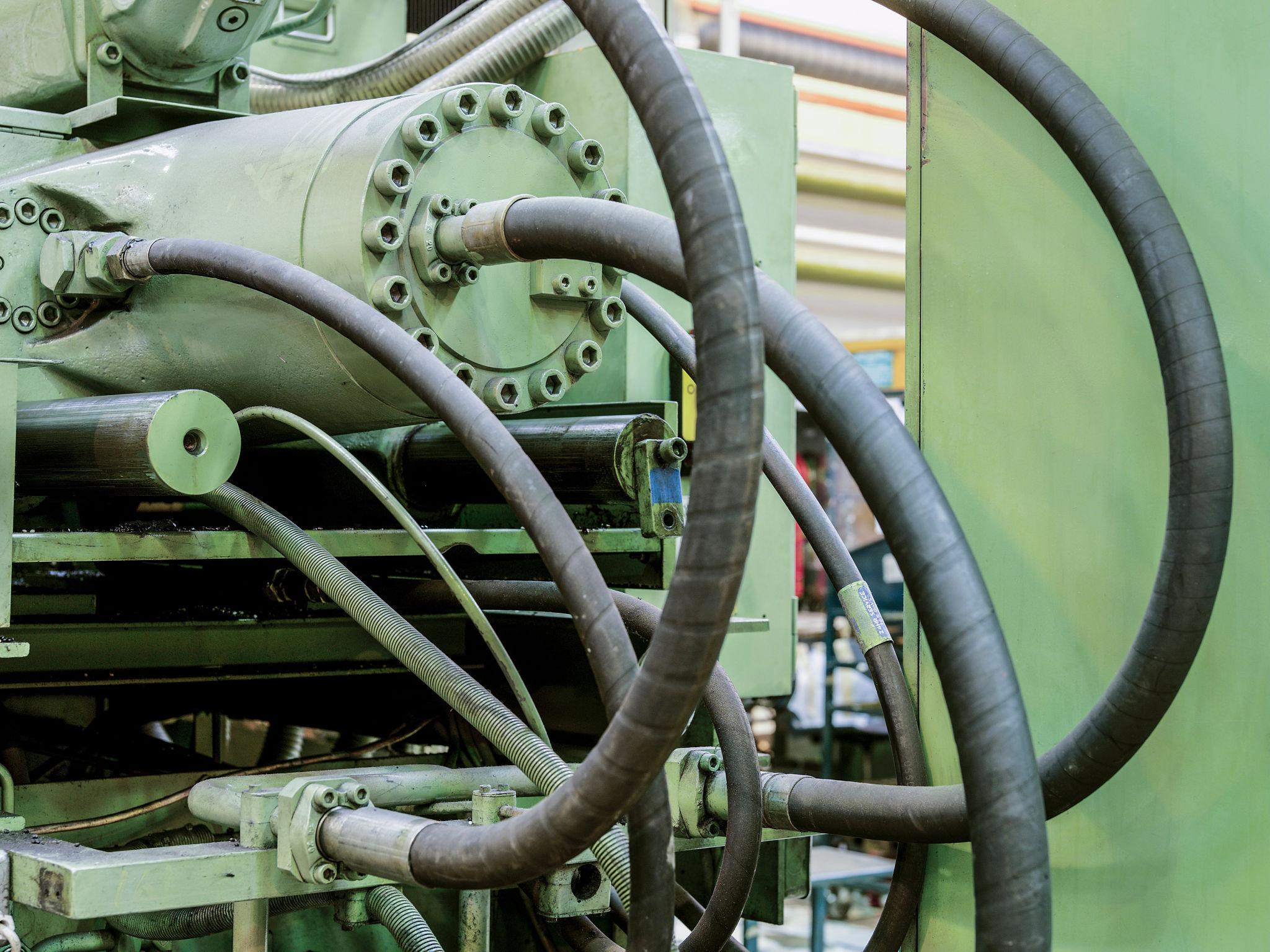

Negli stampi a iniezione plastica, la velocità reale di un cilindro idraulico dipende da molto più della semplice pressione di lavoro.
La velocità finale del movimento è influenzata da:
- portata disponibile
- diametro delle porte olio
- volume interno cilindro
- lunghezza passaggi olio
- massa in movimento
- rigidità meccanica
- rischio cavitazione
- gestione dei colpi di ariete
Due cilindri con stessa corsa e stessa forza possono avere prestazioni dinamiche completamente differenti.
Questo articolo confronta:
- Vega
- AHP Merkle
- HPS
analizzando:
- velocità reali
- dimensioni porte olio
- volumi
- codici prodotto
- esempi applicativi
- vantaggi e limiti
Formula Base della Velocità
La velocità teorica di un cilindro dipende da:
Q=V×SQ=V\times SQ=V×S
Dove:
- Q = portata olio
- V = velocità
- S = superficie pistone
La velocità può essere calcolata anche come:
V=QSV=\frac{Q}{S}V=SQ
Esempio Reale: Cilindro Ø50
Consideriamo:
- alesaggio Ø50 mm
- corsa 100 mm
- portata 20 l/min
Superficie pistone:
S=πr2S=\pi r^2S=πr2
Per Ø50:
- superficie ≈ 19.6 cm²
Con 20 l/min:
- velocità teorica ≈ 170 mm/sec
Ma nella realtà la velocità cambia molto in base a:
- diametro porte olio
- curve tubazioni
- volumi morti
- rigidità cilindro
- geometria interna
Vega: Filosofia High-Speed Compact
Serie consigliate:
- V220CC
- V450CM
- V500CZ (https://www.vegacylinders.com/it/12-v500cz-cilindri-oleodinamici-compatti-corsa-lunga.html)
Esempio V500CZ
Caratteristiche:
- 500 bar
- compact heavy-duty
- cushioning avanzato
- progettato per alte velocità
Alesaggi:
- Ø32 → Ø100
Porte olio tipiche:
- G1/8
- G1/4
- G3/8
- G1/2
Configurazione esempio:
- V500CZ-050-100
Dove:
- 050 = alesaggio Ø50
- 100 = corsa 100 mm
Perché Vega È Molto Veloce
Vega punta a:
- passaggi olio corti
- manifold integrati
- riduzione volume morto
- connessioni compatte
- minore inerzia idraulica
Questo permette:
- accelerazioni elevate
- movimenti rapidi
- minori perdite pressione
Molto efficace in:
- estrattori veloci
- multicavità
- carrelli rapidi
- sistemi automatici
Quale Porta Olio Scegliere con Vega
G1/8
Ideale per:
- piccoli cilindri
- movimenti controllati
- basse portate
Limite:
- rischio cavitazione ad alta velocità
G1/4
Ottimo compromesso:
- buona velocità
- controllo stabile
- poco ingombro
Molto usato per:
- Ø32
- Ø40
- Ø50
G3/8 e G1/2
Ideali per:
- alta velocità
- grandi portate
- corse lunghe
- movimenti aggressivi
Attenzione:
- aumentano rischio colpi di ariete
AHP Merkle: Stabilità Prima della Velocità
Serie:
- BZ
- BZN
- BZR
AHP segue una filosofia differente:
- più rigidità
- più guida
- più stabilità
- maggiore precisione
Esempio AHP BZ
Configurazione tipica:
- BZ 50/100
Dove:
- Ø50 alesaggio
- corsa 100 mm
Caratteristiche:
- guide lunghe
- struttura robusta
- ottima stabilità side-load
Questo migliora:
- precisione movimento
- durata guarnizioni
- controllo dinamico
Ma può ridurre:
- accelerazione massima
- velocità estrema
Porte Olio AHP
AHP utilizza spesso:
- porte più conservative
- flusso controllato
- geometrie molto stabili
Molto indicate per:
- movimenti pesanti
- corse lunghe
- grandi masse
Quando Scegliere AHP
Ideale quando servono:
- stabilità
- precisione
- side-load elevati
- movimenti controllati
Meno ideale per:
- massima velocità assoluta
- stampi ultra-compatti
HPS: Standard Industriale e Velocità Bilanciata
Serie:
- H160Co
- V72
HPS V72
Configurazione:
- V72-50-100
Caratteristiche:
- 500 bar
- compact industriale
- buona velocità
- forte standardizzazione
Porte:
- BSP standard
- configurazioni universali
Vantaggi HPS
Molto validi per:
- retrofit
- sostituzioni rapide
- standardizzazione globale
- impianti industriali
Le serie V72 offrono:
- buona compattezza
- disponibilità rapida
- buone prestazioni dinamiche
Come Scegliere il Diametro delle Porte Olio
La porta olio influenza direttamente:
- velocità
- cavitazione
- temperatura
- stabilità
Porta Troppo Piccola
Problemi:
- rallentamenti
- caduta pressione
- cavitazione
- surriscaldamento
Porta Troppo Grande
Problemi:
- colpi di ariete
- shock idraulici
- controllo difficile
- vibrazioni
Regola Generale
Cilindri piccoli Ø25–Ø40
Porte consigliate:
- G1/8
- G1/4
Cilindri medi Ø50–Ø63
Porte consigliate:
- G1/4
- G3/8
Cilindri grandi Ø80–Ø100
Porte consigliate:
- G3/8
- G1/2
Quale Cilindro È il Più Veloce?
Vega
Generalmente migliore per:
- massima velocità
- compattezza
- accelerazioni elevate
AHP Merkle
Generalmente migliore per:
- stabilità
- precisione
- controllo dinamico
HPS
Generalmente migliore per:
- semplicità industriale
- standardizzazione
- equilibrio generale
Considerazioni Finali
Il cilindro più veloce non è semplicemente quello con:
- la pressione più alta
- la porta più grande
- il corpo più piccolo
La velocità reale dipende dall’equilibrio tra:
- portata
- volume interno
- dimensioni porte
- rigidità
- massa in movimento
- controllo pressione
Negli stampi moderni:
- Vega eccelle nella velocità e compattezza
- AHP Merkle eccelle nella precisione
- HPS eccelle nella semplicità industriale
La scelta migliore nasce sempre dalla reale applicazione dello stampo.
