Il configuratore cilindri idraulici Vega Cylinders disponibile su Vega Cylinders permette di configurare online cilindri idraulici industriali senza dover studiare manualmente il catalogo tecnico e senza rischiare errori di compatibilità. Grazie al configuratore integrato, è possibile selezionare rapidamente alesaggio, corsa, fissaggio, posizione orifizi, estremità stelo e versione cilindro, ottenendo immediatamente codice prodotto, prezzo, peso, data di consegna e file CAD 2D/3D pronti per il download.
Configuratore cilindri idraulici Vega Cylinders: esempio pratico V500CZ
Come esempio utilizziamo il cilindro compatto ad alta velocità V500CZ da 500 bar . Il configuratore guida passo dopo passo nella selezione del codice corretto evitando combinazioni incompatibili.
Il codice finale configurato nel nostro esempio è:
CZ040B0GHG#100
Ogni parte del codice viene generata automaticamente dal sistema:
- CZ = modello cilindro
- 040 = alesaggio 40 mm
- B = corpo filettato
- 0 = senza ammortizzo
- G = alimentazione BSP
- H = orifizi lato sinistro
- G = filetto femmina metrico
- = cilindro base
- 100 = corsa 100 mm
Nel catalogo tecnico V500CZ la logica dell’order code viene spiegata dettagliatamente , ma il configuratore online elimina la necessità di interpretare manualmente le tabelle.
Come scegliere il cilindro corretto senza errori
Il configuratore cilindri idraulici Vega Cylinders mostra solamente le opzioni realmente compatibili tra loro. Questo evita errori molto comuni durante la configurazione manuale, ad esempio:
- corse non disponibili
- incompatibilità tra fissaggio e alimentazione olio
- versioni stelo incompatibili
- configurazioni non producibili
Nel nostro esempio viene selezionato:
- alesaggio Ø40
- fissaggio B
- alimentazione BSP
- posizione orifizi H
- filetto femmina G
- corsa 100 mm
Le forze teoriche vengono mostrate automaticamente dal sistema. Per il V500CZ Ø40 mm, il catalogo tecnico indica fino a 6283 daN di spinta a 500 bar .
Ecommerce industriale integrato: prezzo, peso e consegna immediata
Uno dei vantaggi principali del configuratore cilindri idraulici Vega Cylinders è l’integrazione completa con l’eCommerce industriale.
Durante la configurazione il sistema aggiorna automaticamente:
- prezzo netto
- peso del cilindro
- data prevista di spedizione
- quantità acquistabile
- codice prodotto completo

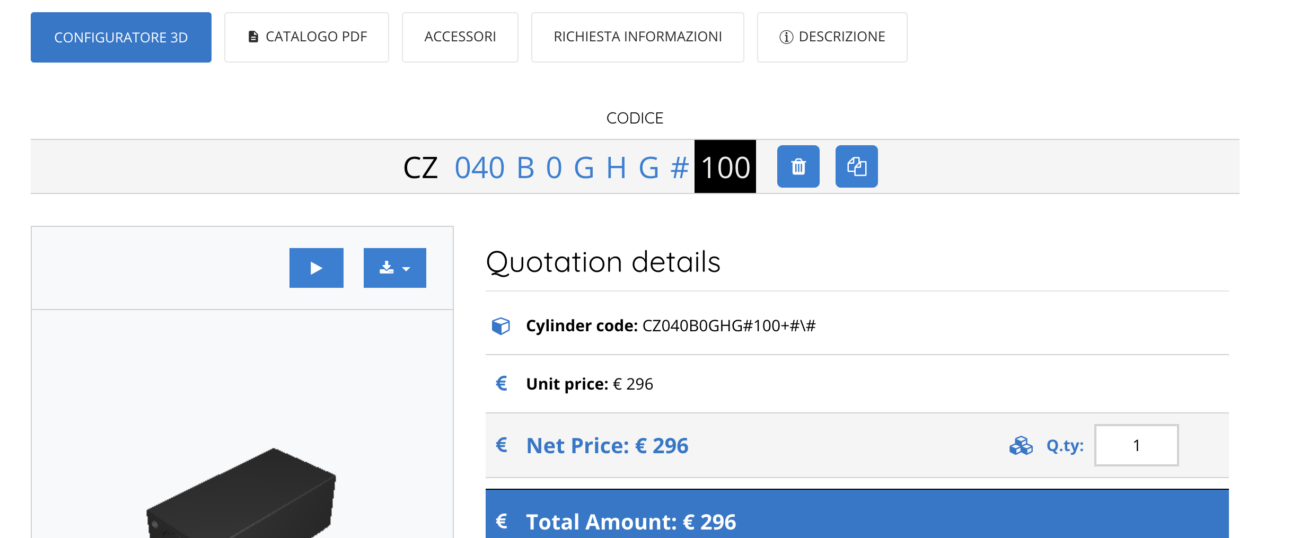

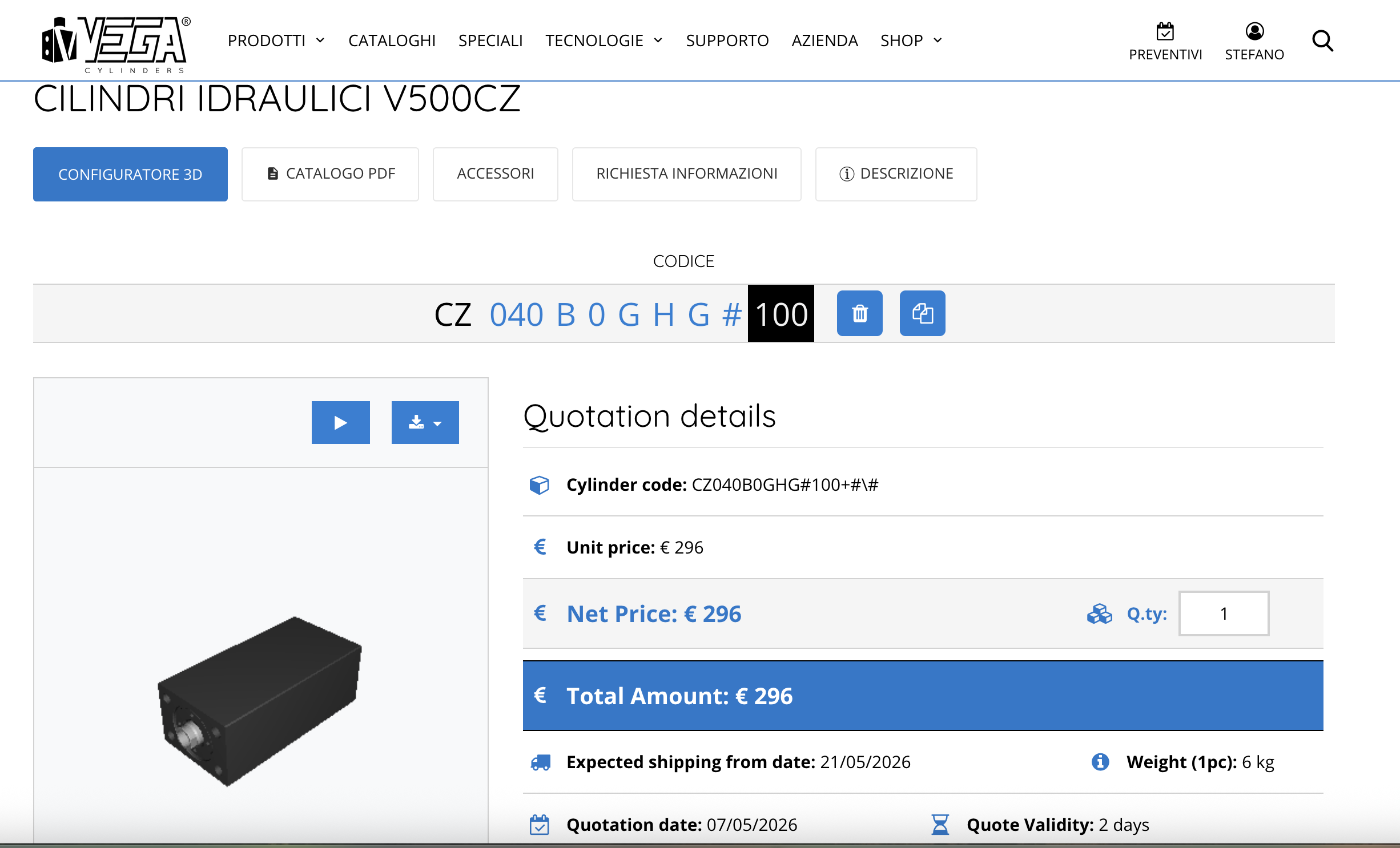

Nel nostro esempio il sistema mostra:
- prezzo netto €296
- peso 6 kg
- spedizione prevista dal 21/05/2026
Questo permette a progettisti, uffici acquisti e costruttori stampi di ottenere immediatamente tutte le informazioni commerciali senza attendere preventivi manuali.
Generatore CAD 2D e 3D integrato
Il configuratore cilindri idraulici Vega Cylinders include anche un generatore automatico di disegni tecnici e modelli CAD 3D.
Dopo aver completato la configurazione del V500CZ, il sistema genera automaticamente:
- STEP
- IGES
- Parasolid
- SAT
- DWG
- DXF
- PDF tecnico
- anteprima 3D online
Il modello CAD viene aggiornato automaticamente in base alle opzioni selezionate:
- corsa
- posizione orifizi
- estremità stelo
- tipo di fissaggio
- dimensioni reali
Questo riduce drasticamente i tempi di progettazione e permette all’ufficio tecnico di inserire immediatamente il cilindro nel progetto dello stampo o della macchina.
Il configuratore Vega Cylinders funziona per tutti i prodotti
Il sistema utilizzato per il V500CZ è disponibile anche per:
- cilindri compatti
- cilindri blocco
- cilindri alta pressione
- cilindri per stampi a iniezione
- sistemi SpeedPorts
- accessori stelo
- versioni speciali
Grazie al configuratore cilindri idraulici Vega Cylinders, il cliente può configurare prodotti complessi in modo semplice, veloce e preciso, mantenendo tutta l’affidabilità tecnica richiesta nelle applicazioni industriali ad alta pressione.
Per poter accedere alla sezione ecommerce e configuratore 3D bisogna registrarsi sul sito www.vegacylinders.com e poi fare il log-in. Questa pagine e funzionalità sono disponibili solo ai registrati sul sito. La registrazione è gratuita e senza nessun impegno.
