Meccanismi a Espulsione e Camme Inclinate
Negli stampi a iniezione moderni, i sottosquadra interni rappresentano una delle sfide tecniche più complesse. Quando il componente plastico presenta geometrie che impediscono l’estrazione lineare, è necessario utilizzare sistemi di estrazione interna progettati per liberare il pezzo senza danneggiare né il prodotto né lo stampo.

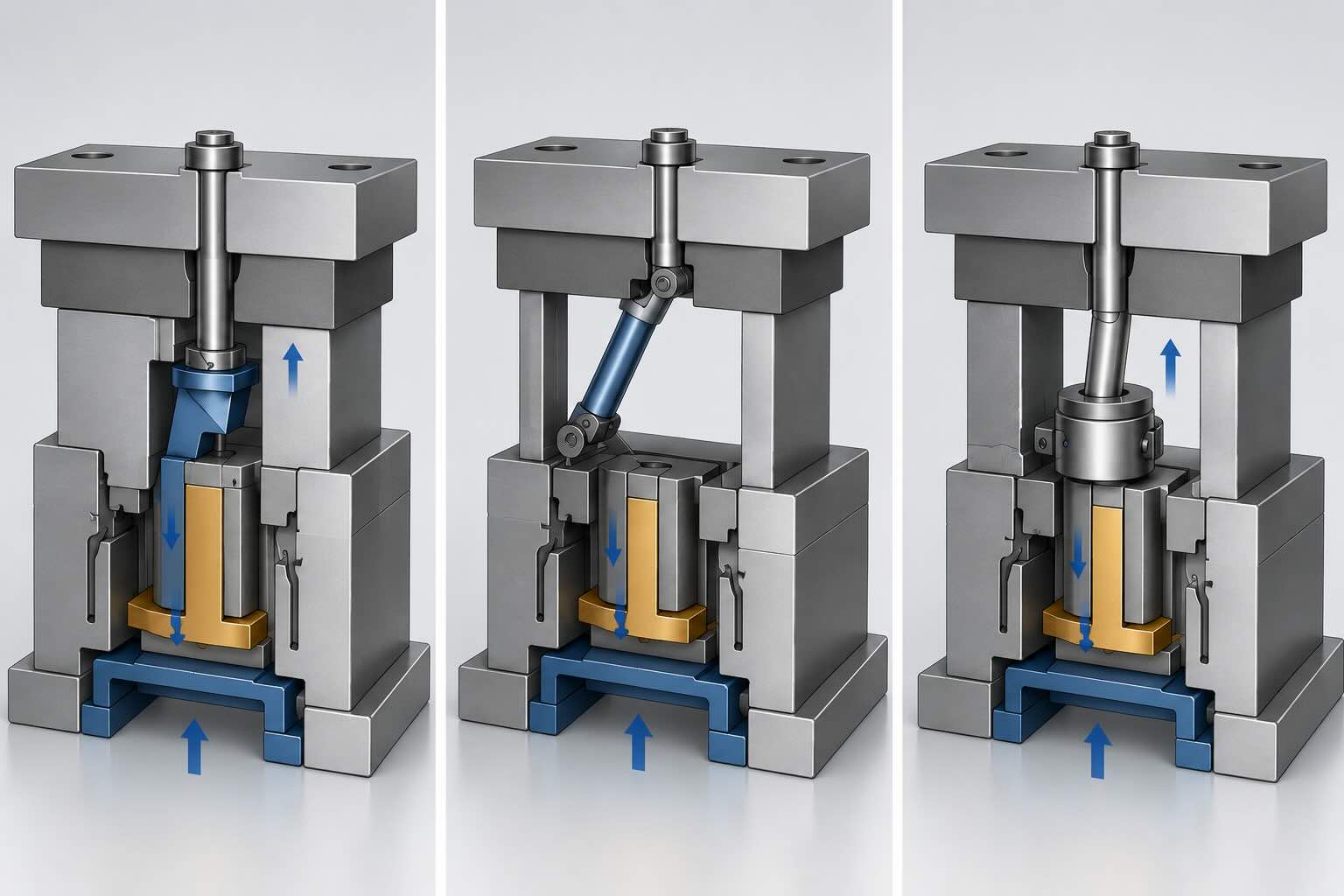

In questo articolo analizziamo i primi meccanismi di estrazione interna utilizzati negli stampi tecnici: sistemi a espulsore inclinato, camme interne e meccanismi guidati. Queste soluzioni vengono spesso impiegate in stampi ad alta produttività per componenti automotive, medicali, packaging e industriali.

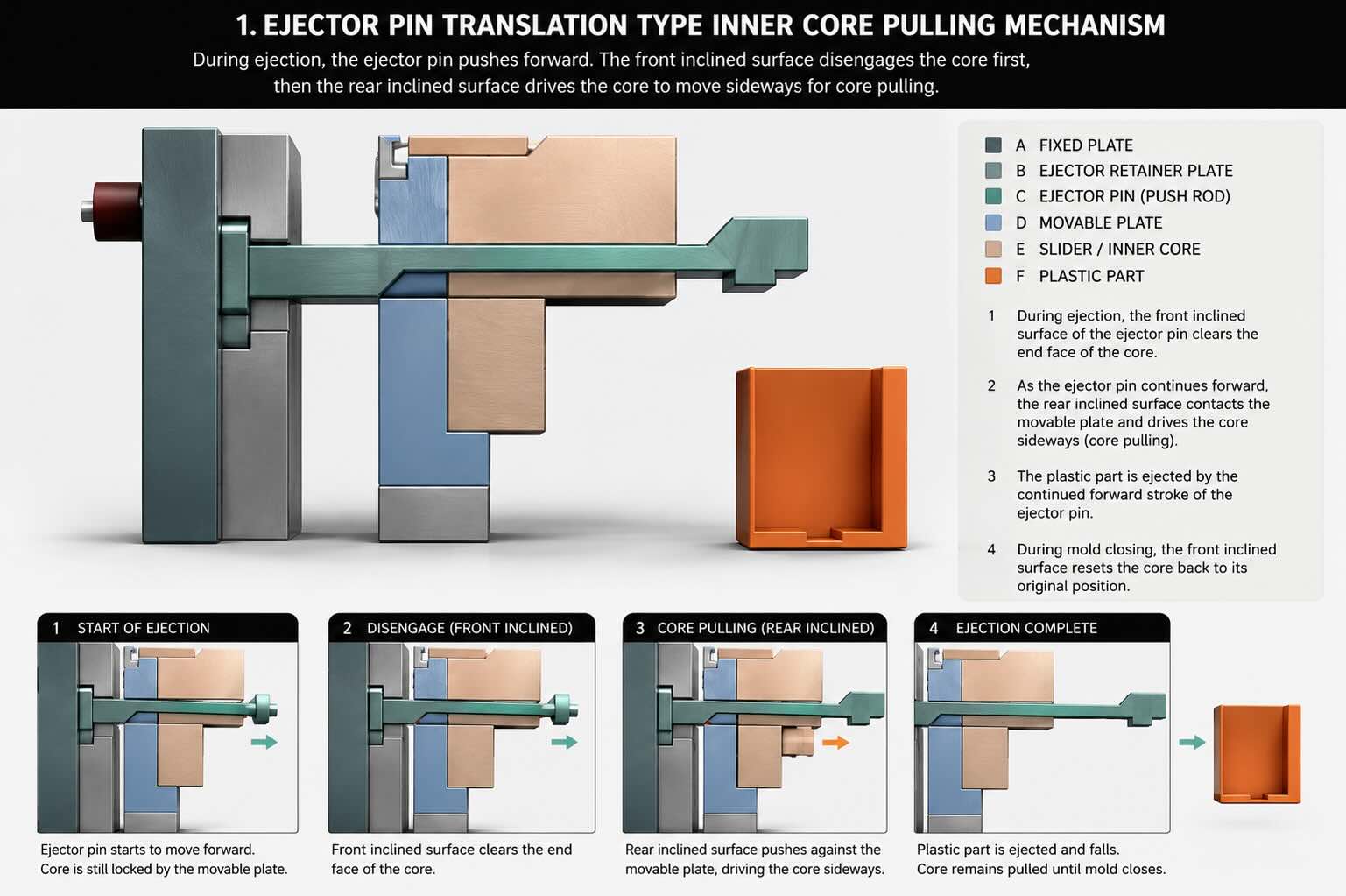

1. Estrazione Interna Tramite Espulsore Traslante
Questo sistema utilizza il movimento della piastra di espulsione per generare contemporaneamente:
- l’espulsione del pezzo;
- il movimento laterale del nocciolo interno.
Durante l’espulsione, l’espulsore scorre lungo superfici inclinate che trasformano il movimento verticale in uno spostamento laterale. In questo modo il nocciolo si ritrae automaticamente liberando il sottosquadro.
Vantaggi
- Meccanismo compatto;
- Nessun attuatore esterno;
- Riduzione dei componenti mobili.
Applicazioni tipiche
- Filettature leggere;
- Ganci interni;
- Geometrie con piccoli sottosquadra.

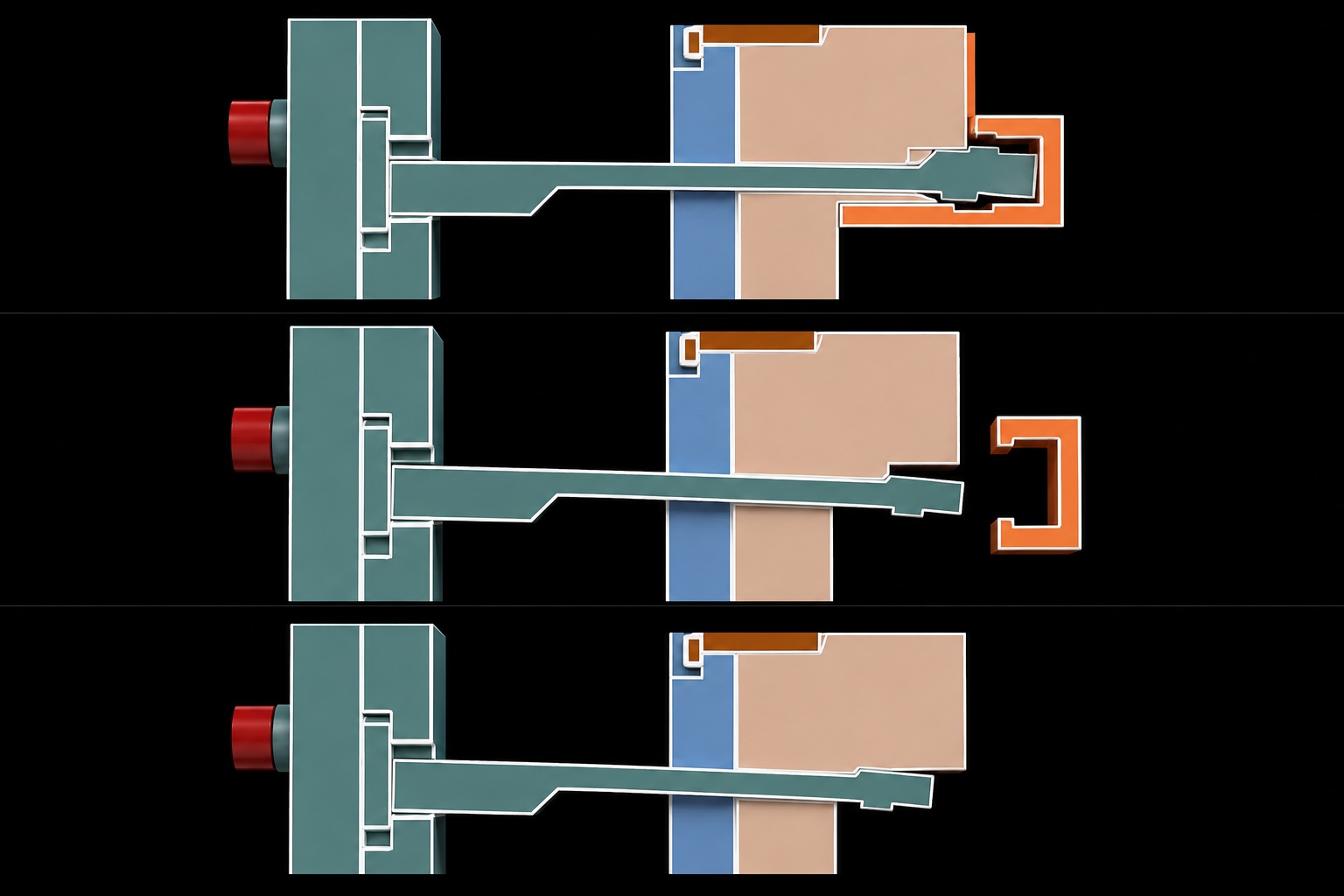

Sottosquadra1

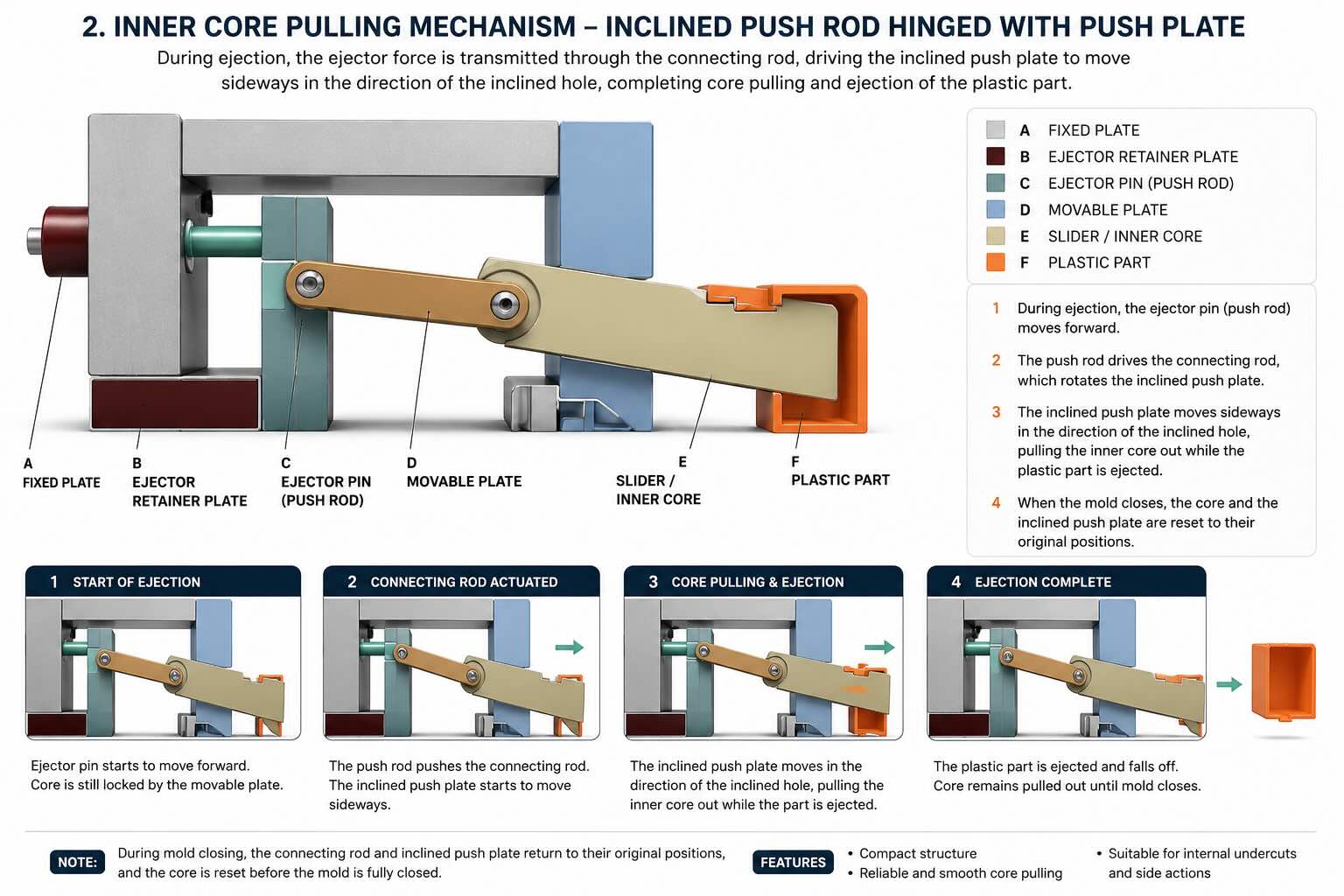

2. Nocciolo Interno con Punzone Inclinato Incernierato
In questo sistema, il movimento viene trasmesso tramite una biella collegata alla piastra di espulsione.
Quando lo stampo espelle il pezzo:
- la piastra si muove;
- la biella trasferisce il movimento;
- il punzone inclinato arretra lungo la guida inclinata;
- il nocciolo viene estratto dal pezzo.
Il cinematismo consente un movimento molto controllato e progressivo.
Vantaggi
- Movimento fluido;
- Elevata precisione;
- Ridotta usura meccanica.
Criticità progettuali
- Tolleranze delle cerniere;
- Lubrificazione;
- Carichi laterali sul punzone.

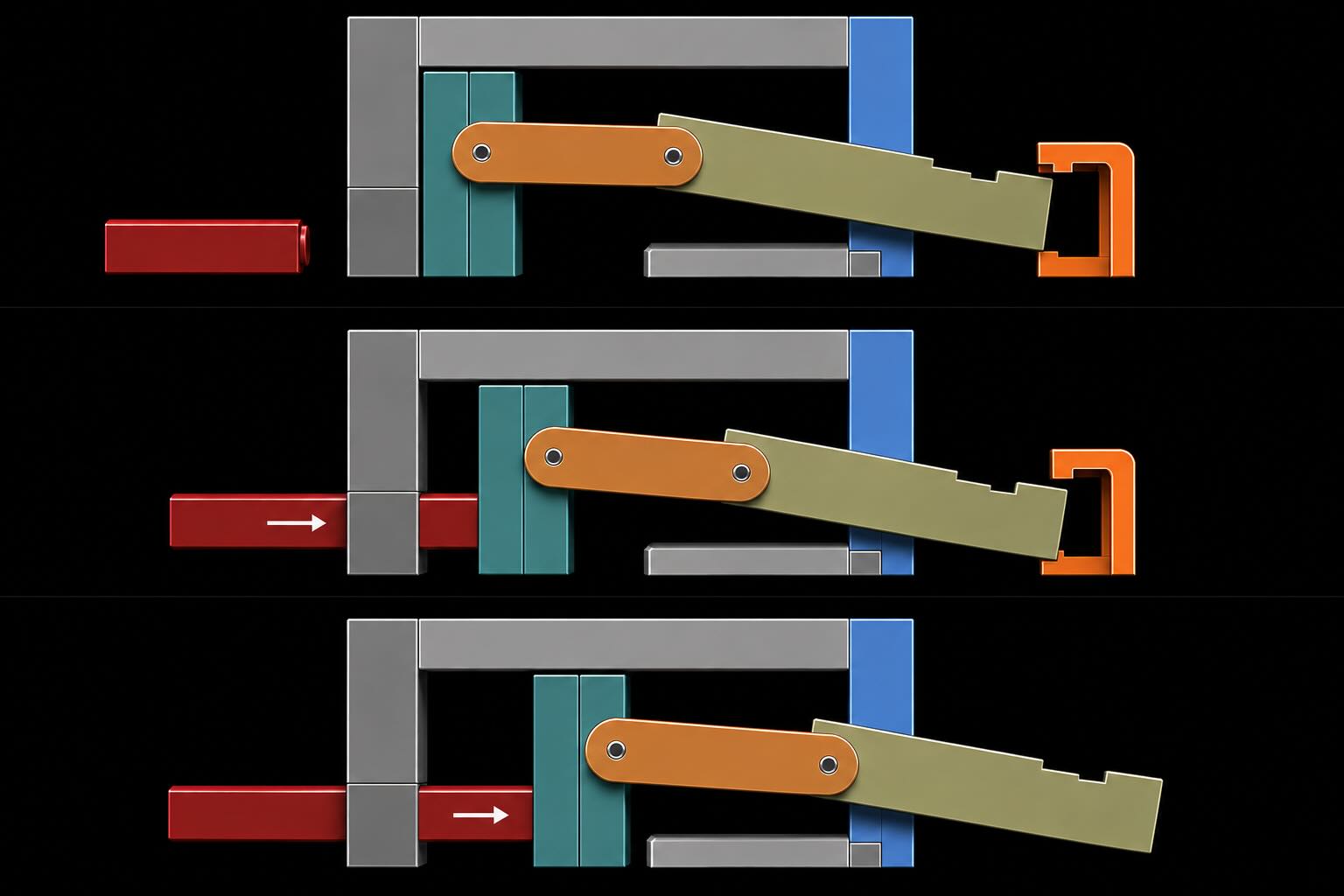

Sottosquadra2

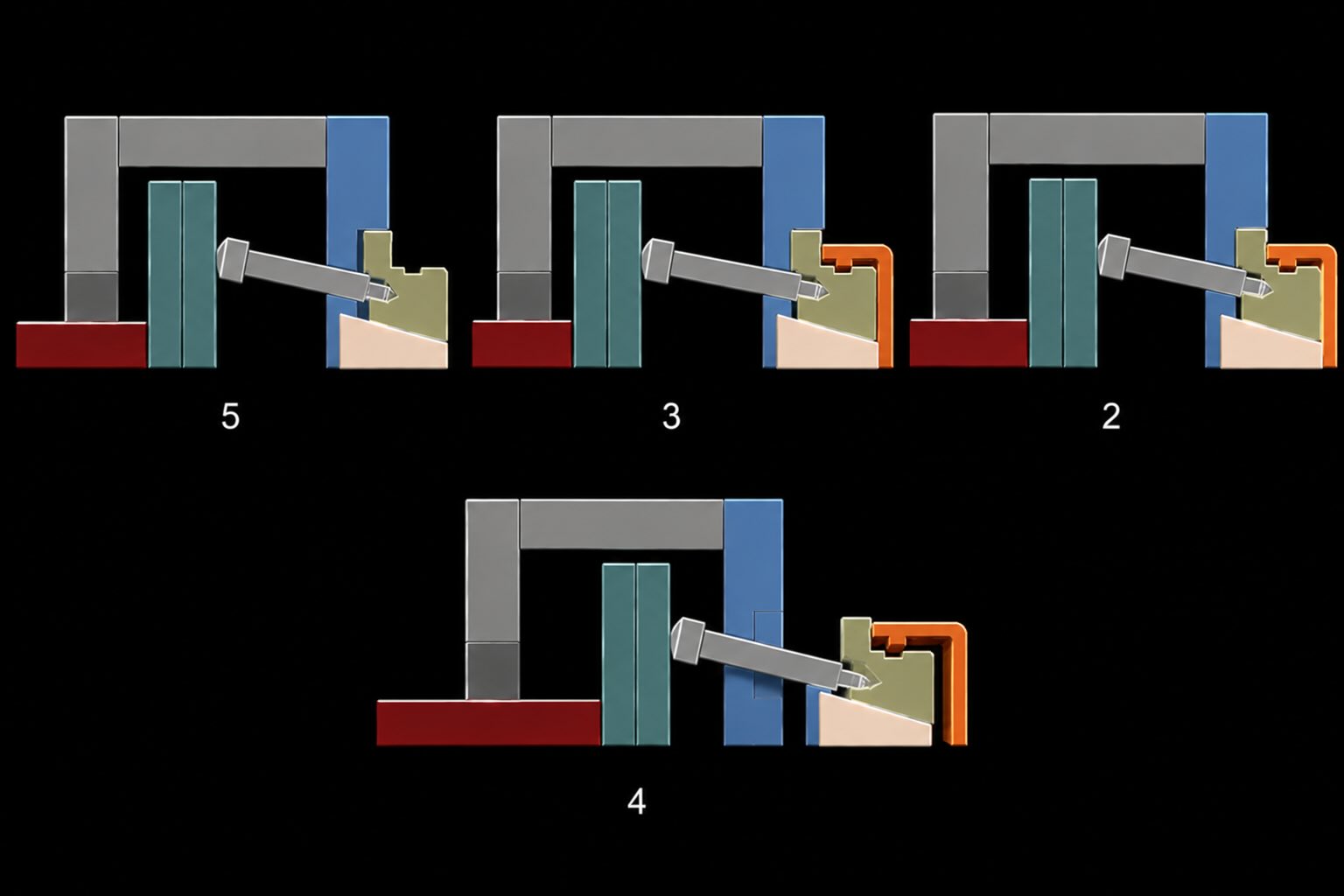

3. Camma Cilindrica Interna
Questo meccanismo sfrutta una camma guidata all’interno dello stampo.
Durante l’apertura:
- la piastra di espulsione spinge il gruppo inclinato;
- la camma converte il moto lineare in un movimento controllato;
- l’inserto esegue l’estrazione interna.
La camma cilindrica permette movimenti molto precisi anche in spazi ridotti.
Vantaggi
- Ottima ripetibilità;
- Compattezza;
- Ideale per stampi complessi.
Applicazioni
- Componenti tecnici ad alta precisione;
- Sottosquadra profondi;
- Stampi multi-cavità.

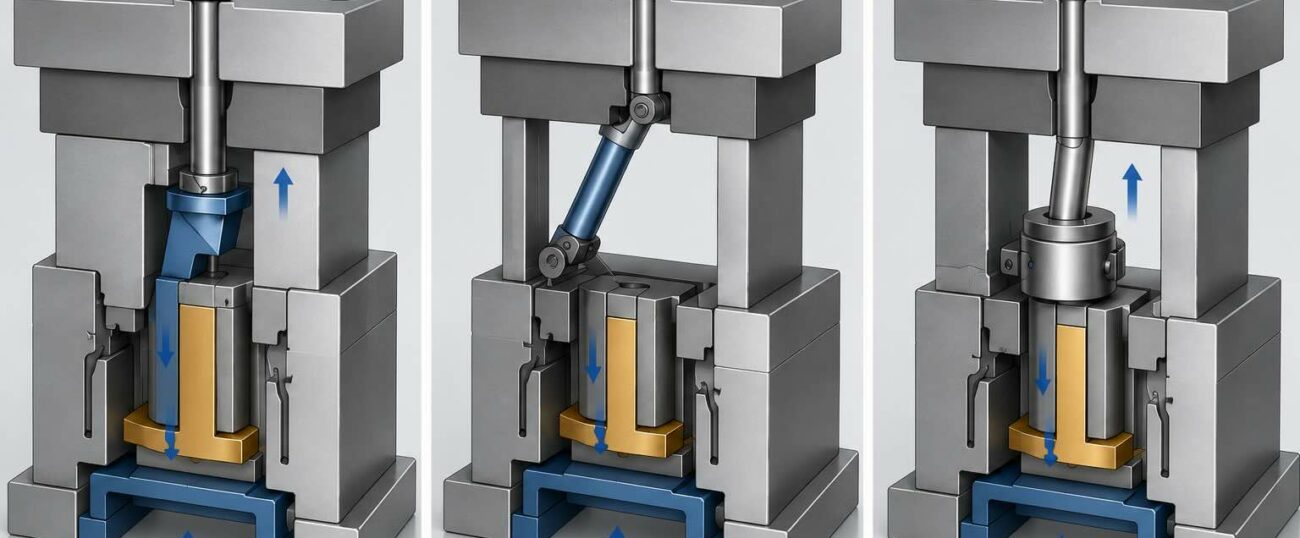

Sottosquadra4

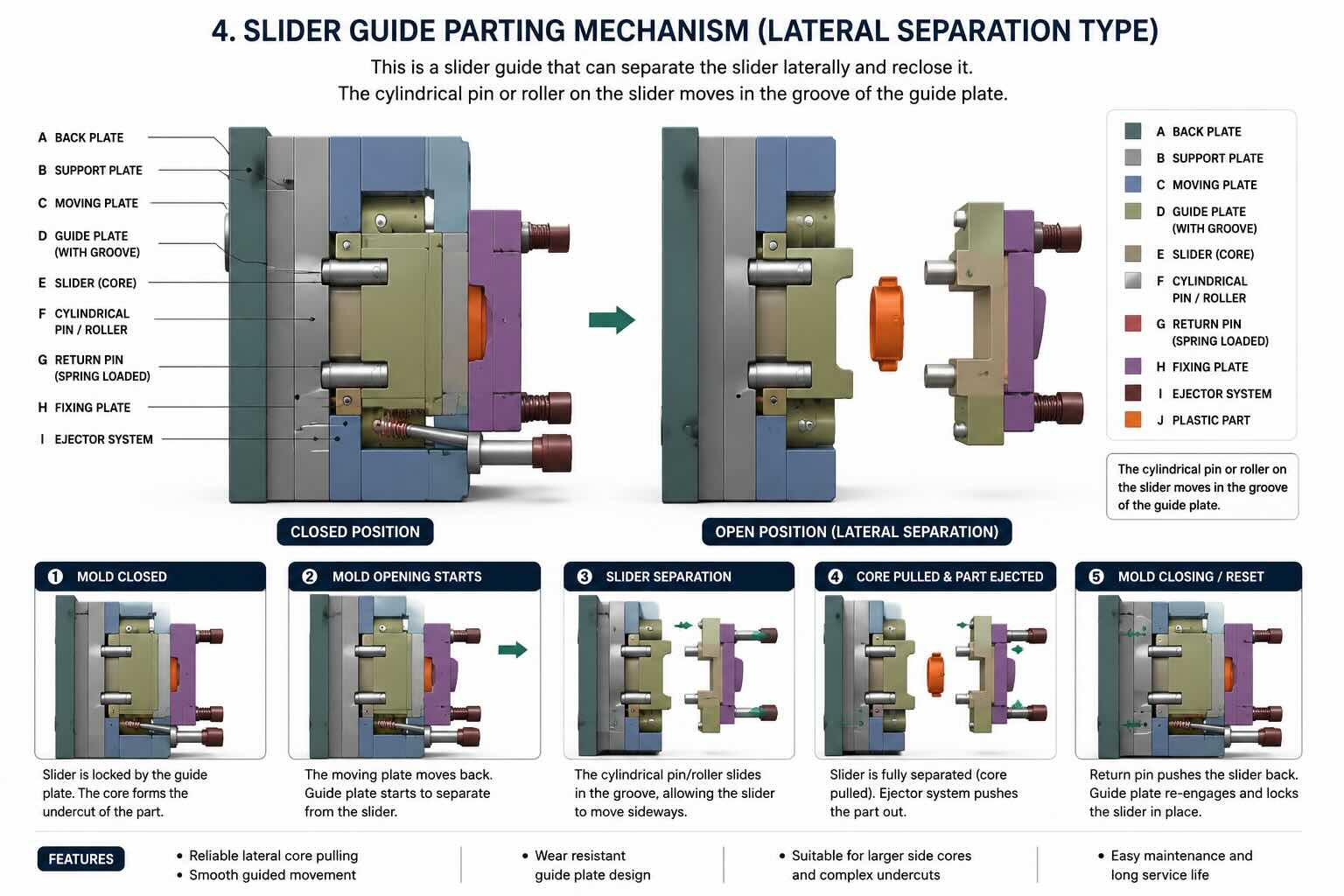

4. Sistema con Guida a Slitta Separabile
Questo sistema utilizza una guida che consente alla slitta di:
- separarsi lateralmente;
- eseguire il movimento di estrazione;
- richiudersi automaticamente.
Il movimento avviene tramite un perno o rullo che scorre all’interno di una pista sagomata.
Vantaggi
- Movimento guidato con elevata stabilità;
- Possibilità di grandi corse;
- Buona affidabilità in cicli continui.
Aspetti progettuali
È fondamentale ottimizzare:
- profilo della guida;
- trattamento superficiale;
- gioco meccanico;
- lubrificazione.
[INSERIRE IMMAGINE – MECCANISMO 4]
Analisi Tecnica dei Carichi
In tutti questi sistemi, il progettista deve considerare attentamente:
Forze laterali
Le superfici inclinate generano spinte laterali elevate che possono causare:
- usura;
- grippaggi;
- deformazioni.
Attriti
L’attrito influenza:
- velocità di estrazione;
- precisione;
- durata del meccanismo.
Tolleranze
Piccole variazioni dimensionali possono compromettere:
- sincronizzazione;
- parallelismo;
- ripetibilità.
Materiali e Trattamenti Consigliati
Per garantire lunga durata:
| Componente | Materiale consigliato |
|---|---|
| Camme | Acciaio temprato H13 |
| Slitte | 1.2343 nitrurato |
| Perni | Acciaio rettificato |
| Guide | Acciai antiusura DLC/Nitrurati |
Trattamenti superficiali consigliati:
- nitrurazione;
- DLC coating;
- cromatura dura;
- lucidatura tecnica.
Ottimizzazione per Stampi Moderni
Negli stampi ad alta produttività, questi meccanismi vengono spesso integrati con:
- sensori di posizione;
- sistemi di lubrificazione automatica;
- monitoraggio usura;
- simulazioni cinematiche CAD/CAE.
L’obiettivo è ridurre:
- tempi ciclo;
- manutenzione;
- fermate macchina.
Conclusione
I meccanismi di estrazione interna rappresentano una parte fondamentale nella progettazione avanzata degli stampi a iniezione.
Le soluzioni analizzate in questo articolo — espulsori inclinati, punzoni guidati, camme cilindriche e slitte separabili — permettono di gestire sottosquadra interni anche molto complessi mantenendo affidabilità e precisione produttiva.
La scelta del sistema corretto dipende da:
- geometria del pezzo;
- corsa necessaria;
- spazio disponibile;
- numero di cicli previsti;
- livello di precisione richiesto.
Nel prossimo articolo analizzeremo i meccanismi a cremagliera, leveraggi e sistemi ad arco utilizzati per estrazioni laterali più complesse.
