Un Caso Reale di Ingegneria sul Calcolo della Pressione della Plastica, delle Forze di Adesione e del Bloccaggio Meccanico
La scelta di un cilindro idraulico autobloccante per uno stampo a iniezione è molto più complessa della semplice selezione di alesaggio e corsa da un catalogo.
Il cilindro deve essere in grado di resistere alle forze generate durante ogni fase del ciclo di stampaggio, garantendo precisione dimensionale, prevenendo la formazione di bave e mantenendo il bloccaggio anche in caso di perdita della pressione idraulica.
Se la forza di tenuta viene sottostimata, gli elementi mobili dello stampo possono spostarsi durante l’iniezione, provocando difetti dimensionali, bave o addirittura danni allo stampo.
Al contrario, un cilindro sovradimensionato aumenta inutilmente costi, ingombri e complessità progettuale.
L’approccio corretto non si basa sull’esperienza o sulle supposizioni, ma su calcoli ingegneristici.
Questo caso reale mostra come il Reparto Tecnico Vega abbia analizzato la geometria del particolare stampato, calcolato sia la forza generata dalla pressione della plastica sia la forza dovuta all’adesione del materiale, selezionando il cilindro autobloccante più idoneo attraverso un metodo di dimensionamento oggettivo.
La Richiesta del Cliente
Un costruttore di stampi contattò Vega richiedendo un cilindro idraulico autobloccante per uno stampo destinato alla produzione della luce targa automobilistica.
L’applicazione prevedeva:
- un cilindro autobloccante per ogni tassello;
- corsa del cilindro di 10 mm;
- stampaggio del materiale PP-EPDM TV20 + UV.
Per consentire la valutazione tecnica, il cliente fornì il modello CAD 3D parziale dello stampo nei formati IGS e STEP e chiese conferma che il cilindro proposto utilizzasse un vero sistema di bloccaggio meccanico.
L’Ingegneria Parte Sempre dalla Geometria
Anziché scegliere immediatamente un cilindro dal catalogo, il Reparto Tecnico Vega iniziò analizzando la geometria del particolare.

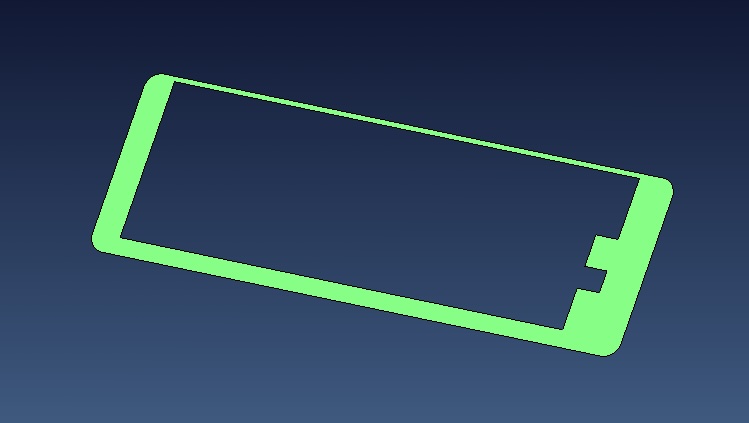

Dal modello CAD furono ricavate due superfici fondamentali:
- la superficie frontale esposta alla pressione della plastica;
- la superficie laterale soggetta all’adesione del materiale durante l’apertura dello stampo.
Queste due superfici generano carichi completamente differenti e devono essere analizzate separatamente.
Trascurarne una significherebbe effettuare un dimensionamento incompleto.
Calcolo della Forza di Tenuta Durante l’Iniezione
Il primo calcolo riguarda la forza esercitata dalla plastica fusa sul tassello durante la fase di iniezione.
La formula fondamentale è:
dove:
- F = forza
- P = pressione della plastica
- A = superficie proiettata
Dall’analisi tecnica risultò:
Superficie frontale
A = 9 cm²
Pressione stimata nella cavità
P = 500 bar
Poiché
1 bar ≈ 1,0197 kgf/cm²
la pressione equivalente diventa:
500 × 1,0197 = 509,9 kgf/cm²
Applicando la formula:
Forza = 509,9 × 9
Forza = 4589 kgf
Arrotondando:
≈ 4500 kgf
Il risultato coincide perfettamente con il calcolo eseguito dal Reparto Tecnico Vega.
Cosa Significa una Forza di 4.500 kgf?
Una forza di 4.500 kgf equivale a circa:
- 44,1 kN
- il peso di un SUV di medie dimensioni;
- circa 4,5 tonnellate applicate su un singolo tassello dello stampo.
Questo dato permette di comprendere immediatamente perché, negli stampi ad alta pressione, il solo mantenimento della pressione idraulica non sia sufficiente.
Il bloccaggio meccanico diventa un elemento essenziale per garantire la sicurezza del processo.
Calcolo della Forza di Adesione della Plastica
Dopo il raffreddamento, il materiale plastico aderisce alle superfici dello stampo.
Durante l’apertura dello stampo il tassello deve quindi vincere questa forza.
Il calcolo si basa sulla relazione:
dove:
- σ = coefficiente di adesione della plastica;
- A = superficie laterale.
Valori ricavati dal progetto:
Superficie laterale
9,14 cm²
Coefficiente di adesione
27 kg/cm²
Pertanto:
Forza = 27 × 9,14
Forza = 246,8 kgf
Arrotondando:
≈ 247 kgf
anche questo valore coincide con il calcolo effettuato dal Reparto Tecnico Vega.
Confronto tra le Due Forze
Uno degli aspetti più interessanti di questo caso è l’enorme differenza tra le due forze in gioco.
| Carico | Valore |
|---|---|
| Forza dovuta alla pressione della plastica | 4.589 kgf |
| Forza di adesione | 247 kgf |
Il rapporto tra le due è:
4589 ÷ 247 = 18,6
Ciò significa che la forza generata dalla pressione della plastica è quasi 19 volte superiore alla forza di adesione.
Di conseguenza, il dimensionamento del cilindro autobloccante è governato principalmente dalla pressione nella cavità dello stampo.
La forza di adesione rappresenta invece una verifica secondaria.
Perché il Bloccaggio Meccanico È Fondamentale
Immaginiamo che durante la fase di iniezione venga improvvisamente a mancare la pressione idraulica.
Senza un sistema di autobloccaggio, il tassello dovrebbe sopportare quasi 4,5 tonnellate di spinta affidandosi esclusivamente alla pressione dell’olio.
Anche un piccolo spostamento potrebbe provocare:
- formazione di bave;
- difetti dimensionali;
- danneggiamento dei tasselli;
- rottura degli scorrimenti;
- costose riparazioni dello stampo.
Il cilindro autobloccante elimina questo rischio mantenendo il bloccaggio in modo puramente meccanico.
La Scelta del Cilindro Idraulico
Dopo aver completato i calcoli, il Reparto Tecnico Vega propose due possibili soluzioni.
Configurazione principale:
- 2 × CF030M010 + RF030211E
Configurazione alternativa:
- 2 × CF030M010 + RF030271C
Il reparto tecnico confermò inoltre l’invio dei modelli CAD 3D per l’integrazione nel progetto dello stampo, mentre l’offerta commerciale sarebbe stata inviata separatamente.
Le Decisioni Ingegneristiche Devono Basarsi sui Numeri
Uno degli insegnamenti più importanti di questo caso riguarda proprio il metodo progettuale.
Il cilindro non è stato scelto perché sembrava adatto.
Gli ingegneri hanno invece:
- analizzato il modello CAD;
- misurato le superfici effettive;
- calcolato la forza della pressione della plastica;
- calcolato la forza di adesione;
- valutato ogni singolo tassello;
- selezionato il sistema autobloccante in funzione dei carichi reali.
Questo approccio riduce i rischi e consente di evitare inutili sovradimensionamenti.
Lezioni Apprese da Questo Caso Reale
La scelta di un cilindro idraulico autobloccante richiede una completa comprensione del comportamento meccanico dello stampo.
La pressione della plastica durante l’iniezione e le forze di adesione durante l’estrazione agiscono in momenti diversi e con intensità molto differenti.
Solo calcolando entrambe le condizioni è possibile selezionare un sistema di bloccaggio capace di garantire sicurezza, precisione e lunga durata.
Il vero valore dell’ingegneria consiste proprio nel trasformare la geometria di un modello CAD in forze reali e queste forze in una soluzione progettuale affidabile.
Conclusioni Tecniche
Questo caso reale dimostra come la scelta di un cilindro idraulico non debba mai basarsi esclusivamente sulle dimensioni riportate in catalogo.
Il Reparto Tecnico Vega ha analizzato il modello CAD del cliente, calcolando una forza di circa 4.500 kgf dovuta alla pressione della plastica e una forza di circa 247 kgf dovuta all’adesione del materiale, proponendo infine due soluzioni di cilindri autobloccanti dimensionate sulla base dei carichi reali.
I calcoli hanno dimostrato che la forza generata durante l’iniezione è quasi 19 volte superiore alla forza di adesione, confermando che il dimensionamento del sistema di bloccaggio deve essere determinato principalmente dalla pressione della cavità.
L’insegnamento più importante è semplice:
Uno stampo affidabile nasce dai calcoli ingegneristici, non dalle supposizioni. Ogni cilindro idraulico autobloccante dovrebbe essere selezionato in funzione delle reali forze che agiscono all’interno dello stampo.
