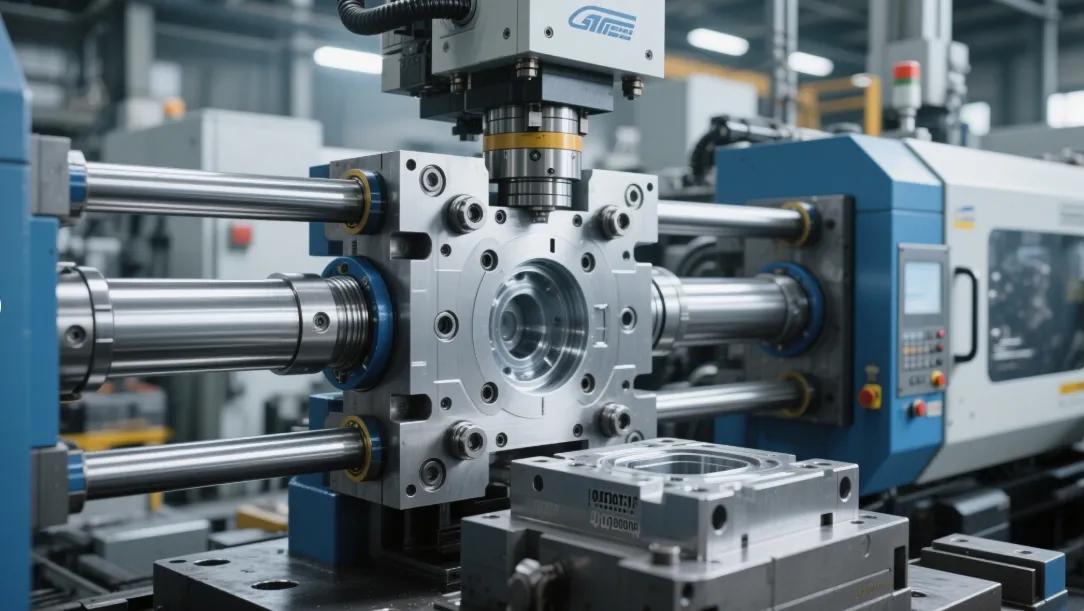

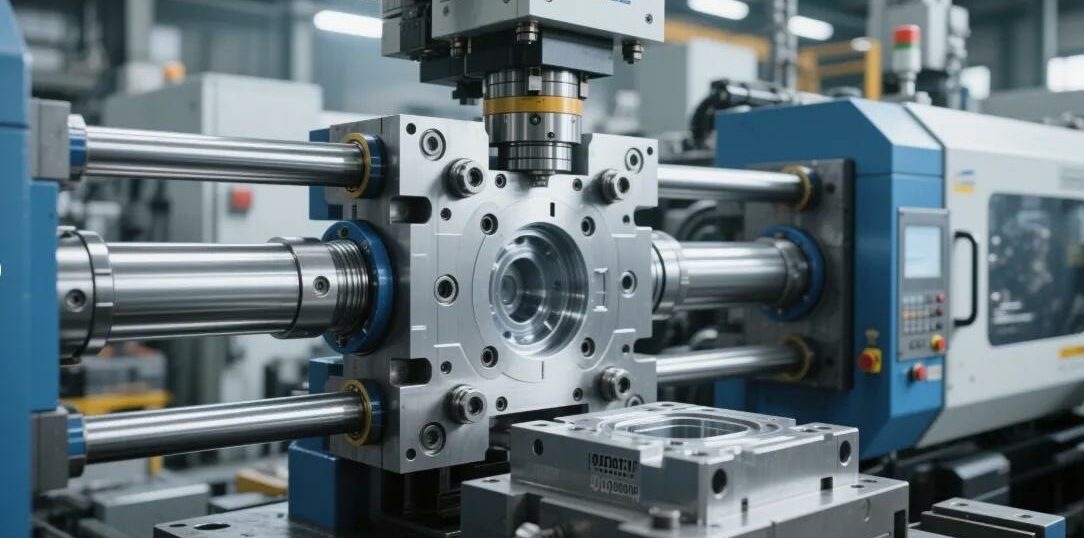

I cilindri idraulici utilizzati negli stampi a iniezione plastica lavorano in condizioni molto impegnative.
L’alta pressione, da sola, non è il problema principale. Le vere criticità derivano spesso da:
- colpi di ariete
- disallineamenti
- olio contaminato
- alte temperature
- vibrazioni
- impatti ripetuti
- cicli molto veloci
Molti cilindri possono sembrare simili esternamente. Internamente, però, possono essere completamente diversi.
La progettazione delle guarnizioni, i sistemi di guida, il cushioning e la protezione dalla contaminazione influenzano direttamente affidabilità e durata.
Questo articolo confronta tre importanti approcci idraulici utilizzati nell’industria degli stampi:
- Vega
- AHP Merkle
- HPS
Perché le Applicazioni per Stampi Sono Così Critiche
Gli stampi a iniezione plastica creano condizioni operative molto severe per i componenti oleodinamici.
Durante la produzione, i cilindri devono resistere a:
- accelerazioni e decelerazioni rapide
- masse in movimento elevate
- carichi laterali
- variazioni di temperatura
- contaminazione del circuito idraulico
In molti stampi, piastre estrattrici e carrelli non sono perfettamente allineati. Questo aumenta lo stress su steli, guarnizioni e guide.
Per questo motivo, i cilindri destinati agli stampi richiedono una filosofia progettuale diversa rispetto all’oleodinamica industriale tradizionale.
Più Guarnizioni Non Significa Sempre Maggiore Sicurezza
Un errore molto comune è pensare:
Più guarnizioni equivalgono automaticamente a un cilindro più sicuro.
In realtà, un numero eccessivo di guarnizioni può causare:
- maggiore attrito
- più calore
- più punti di usura
- minore efficienza
- maggiore sensibilità alla contaminazione
Il cilindro più affidabile è spesso quello che offre:
- una struttura di tenuta bilanciata
- una guida stelo robusta
- una buona protezione dalla contaminazione
- un corretto controllo della pressione
La qualità delle guarnizioni è spesso più importante della quantità.
Vega: Ingegneria Specifica per Stampi
Vega sviluppa cilindri progettati specificamente per:
- stampi a iniezione plastica
- stampi per pressofusione
- sistemi di estrazione
- movimenti carrello
- sistemi di svitamento
La documentazione tecnica Vega si concentra fortemente sui problemi reali degli stampi:
- colpi di ariete
- sincronismi
- stripping force
- carichi laterali
- cushioning
- contaminazione
Caratteristiche Principali
Le soluzioni Vega includono generalmente:
- corpi compatti heavy-duty
- alte pressioni operative
- sensori integrati
- sistemi di cushioning
- fissaggi specifici per stampi
La filosofia delle guarnizioni punta a ridurre l’attrito mantenendo una lunga durata operativa.
Questo approccio è particolarmente utile in:
- stampi ad alto numero di cicli
- movimenti rapidi di estrazione
- installazioni compatte
- applicazioni ad alta temperatura
AHP Merkle: Precisione e Stabilità Meccanica
AHP Merkle segue una filosofia molto orientata all’ingegneria di precisione.
I suoi cataloghi contengono informazioni dettagliate su:
- calcoli di buckling
- sistemi di damping
- precisione dimensionale
- comportamento della pressione
- teoria oleodinamica
Caratteristiche Principali
I cilindri AHP sono conosciuti per:
- lavorazioni precise
- sistemi di guida robusti
- architettura pistone molto resistente
- concetti avanzati di damping
L’azienda utilizza spesso:
- più stadi di tenuta
- elementi di guida di precisione
Questo aumenta:
- la stabilità delle tenute
- il controllo dimensionale
- il contenimento della pressione
Allo stesso tempo, più elementi di tenuta possono aumentare:
- attrito
- generazione di calore
- sensibilità all’olio contaminato
Le soluzioni AHP funzionano molto bene in:
- attrezzature di precisione
- ambienti industriali controllati
- movimenti lineari heavy-duty
HPS: Oleodinamica Industriale Standardizzata
HPS si concentra su cilindri idraulici standardizzati con forte disponibilità internazionale.
La gamma prodotti comprende:
- cilindri ISO
- cilindri compact
- cilindri a tiranti
- cilindri per stampi
- cilindri speciali
La serie H160Co segue lo standard ISO 6020/2.
La serie V72 è più orientata agli stampi e lavora fino a 500 bar.
Caratteristiche Principali
I cilindri HPS sono progettati principalmente per:
- standardizzazione
- sostituzione semplice
- disponibilità globale
- consegne rapide
I sistemi di tenuta seguono generalmente configurazioni oleodinamiche industriali tradizionali.
Questo approccio offre:
- affidabilità
- semplicità di manutenzione
- intercambiabilità
Tuttavia, alcune soluzioni industriali standard potrebbero non essere completamente ottimizzate per:
- spazi stampo molto compatti
- cicli estremamente veloci
- contaminazione severa
Colpi di Ariete e Picchi di Pressione
I colpi di ariete sono una delle cause più comuni di guasto nei cilindri idraulici.
Si verificano quando:
- il flusso dell’olio si interrompe improvvisamente
- una valvola chiude troppo velocemente
- una piastra in movimento impatta meccanicamente
- l’olio rimane intrappolato nel circuito
In queste condizioni, la pressione può superare di molto quella nominale per pochi millisecondi.
Sia Vega sia AHP affrontano questo tema in modo approfondito nella loro documentazione tecnica.
Danni Tipici dei Colpi di Ariete
I colpi di pressione possono causare:
- estrusione delle guarnizioni
- rottura pistoni
- perdite olio
- piegatura dello stelo
- danni ai sensori
- allentamento viti
Quale Configurazione È Più Sicura?
Una configurazione più sicura include normalmente:
- cushioning corretto
- decelerazione controllata
- guarnizioni anti-estrusione
- passaggi olio corti
- guida stelo rigida
I cilindri progettati specificamente per stampi generalmente lavorano meglio di quelli industriali generici adattati successivamente.
Problemi di Disallineamento negli Stampi
Negli stampi reali, l’allineamento perfetto è raro.
Le cause più comuni sono:
- flessione della piastra estrattrice
- espansione termica
- tolleranze di lavorazione
- usura carrelli
- errori di assemblaggio
Il disallineamento genera carichi laterali sullo stelo e sulle guide interne.
Nel tempo, questo può provocare:
- usura irregolare delle guarnizioni
- rigature sullo stelo
- danni alle guide
- perdite di olio
Una guida stelo robusta è spesso più importante dell’aumento del numero di guarnizioni.
Olio Sporco e Contaminazione
La contaminazione è un altro problema molto importante nei sistemi per stampi a iniezione.
Le fonti più comuni includono:
- residui di lavorazione
- olio degradato
- tubazioni usurate
- particelle di assemblaggio
- residui metallici
L’olio contaminato danneggia:
- guarnizioni
- pistoni
- superfici guida
- sistemi di cushioning
Un buon raschiatore e una filtrazione efficace sono fondamentali per aumentare la durata del cilindro.
La documentazione Vega dedica molta attenzione alla gestione della contaminazione nelle applicazioni stampo.
Alte Temperature e Stabilità delle Guarnizioni
La temperatura influenza fortemente l’affidabilità oleodinamica.
Il calore eccessivo può causare:
- indurimento delle guarnizioni
- riduzione della viscosità dell’olio
- perdite
- perdita di lubrificazione
- usura precoce
I produttori utilizzano materiali diversi in base all’applicazione:
- NBR
- FKM/Viton
- combinazioni PTFE
I cataloghi HPS indicano chiaramente le compatibilità e i limiti di temperatura delle guarnizioni.
Quale Progettazione Idraulica È Più Sicura per gli Stampi?
Non esiste una soluzione universale per tutti gli stampi.
Tuttavia, la configurazione più sicura include normalmente:
- costruzione compatta heavy-duty
- guida stelo robusta
- cushioning controllato
- raschiatori di alta qualità
- architettura guarnizioni ottimizzata
- buona resistenza termica
- progettazione specifica per stampi
Un cilindro sviluppato specificamente per la dinamica degli stampi offrirà quasi sempre prestazioni migliori rispetto a un cilindro industriale standard adattato successivamente.
Considerazioni Finali
Vega, AHP Merkle e HPS rappresentano tre approcci seri all’ingegneria oleodinamica.
Ogni marchio segue una filosofia differente.
Vega
Particolarmente adatto per:
- applicazioni stampo
- sistemi compatti ad alta pressione
- stampi ad alto numero di cicli
AHP Merkle
Particolarmente adatto per:
- oleodinamica di precisione
- sistemi meccanicamente robusti
- ambienti industriali controllati
HPS
Particolarmente adatto per:
- standardizzazione industriale
- sostituzione rapida
- disponibilità internazionale
Negli stampi a iniezione plastica, l’affidabilità non dipende soltanto dalla pressione operativa.
La lunga durata nasce dall’equilibrio corretto tra:
- tenute
- guide
- controllo contaminazione
- cushioning
- stabilità termica
- allineamento meccanico
Il cilindro più affidabile è spesso quello progettato specificamente per le reali condizioni di lavoro presenti all’interno dello stampo.
