Perché un Cilindro Oleodinamico Non Dovrebbe Mai Essere Utilizzato Come Guida Strutturale
Un cilindro oleodinamico è progettato per sviluppare una forza lineare lungo il proprio asse.
Non è invece progettato per svolgere la funzione di guida meccanica né per assorbire in modo continuo carichi radiali dovuti a disallineamenti o deformazioni della struttura.
Eppure, in molti stampi a iniezione, il cilindro finisce involontariamente per diventare parte del sistema di guida.
Quando ciò accade, lo stelo viene sottoposto a sollecitazioni per le quali non è stato progettato, con conseguente usura precoce delle guarnizioni, danneggiamento dello stelo e frequenti interventi di manutenzione.
Un interessante caso reale affrontato dal Reparto Tecnico Vega dimostra come un problema apparentemente attribuibile al cilindro fosse in realtà causato dalla progettazione meccanica dello stampo.
Il Problema Segnalato dal Cliente
Un cliente riscontrava ripetuti problemi su sedici cilindri oleodinamici V400CL installati all’interno di uno stampo.
La richiesta iniziale consisteva nella fornitura di nuovi cilindri equipaggiati con uno stelo prolungato di 50 mm.
Prima ancora di preparare il preventivo, il Reparto Tecnico Vega decise però di analizzare il modello 3D dello stampo ricevuto dal cliente.
Invece di limitarsi a sostituire i cilindri, i tecnici cercarono di comprendere l’origine del problema.
Questo approccio rappresenta uno dei principi fondamentali dell’ingegneria:
comprendere la causa del guasto è sempre più importante che sostituire il componente danneggiato.
Il Cilindro Non Era il Vero Problema
Dopo avere analizzato il modello tridimensionale, il Reparto Tecnico Vega giunse a una conclusione molto importante.
Il problema non era il cilindro.
Il problema era il modo in cui il cilindro era stato integrato nello stampo.
Secondo l’analisi tecnica, ogni cilindro, lo stelo e la cartuccia venivano inseriti all’interno di un corpo speciale realizzato dal cliente.
Una configurazione di questo tipo può funzionare correttamente soltanto se tutti i componenti vengono assemblati con tolleranze estremamente ridotte e con una concentricità praticamente perfetta, condizioni che nella pratica industriale sono spesso molto difficili, se non impossibili, da garantire.
Questa osservazione cambiò completamente il punto di vista dell’analisi.
La Concentricità È Fondamentale per la Durata del Cilindro
Quando si dimensiona un cilindro oleodinamico, l’attenzione viene spesso rivolta alla forza, alla pressione e alla corsa.
Esiste però un parametro altrettanto importante:
la concentricità tra cilindro, stelo, cartuccia e piastra mobile dello stampo.
Anche errori di allineamento molto piccoli possono introdurre carichi laterali in un sistema progettato per lavorare esclusivamente con carichi assiali.
Il Reparto Tecnico Vega sottolinea infatti che questa configurazione può funzionare soltanto se tutti i componenti sono assemblati con tolleranze minime e perfetta concentricità.
Nella realtà produttiva, mantenere questo livello di precisione per milioni di cicli di stampaggio rappresenta una sfida estremamente complessa.
Uno Stelo Più Lungo Aumenta il Rischio di Carichi Radiali
L’analisi tecnica individuò un secondo elemento critico.
Lo stelo del cilindro era stato prolungato di circa 50 mm rispetto alla configurazione standard.
Questa prolunga era dotata di una sede di centraggio ed era collegata rigidamente alla piastra mediante una vite.
Il Reparto Tecnico Vega spiegò che una connessione di questo tipo può generare carichi radiali quando:
- lo stelo e la piastra non risultano perfettamente allineati;
- i cilindri non si muovono in modo perfettamente sincronizzato;
- durante il funzionamento si verificano piccole eccentricità del sistema.
In queste condizioni lo stelo non trasmette più soltanto una forza assiale.
È costretto anche a flettersi, trasferendo tali sollecitazioni direttamente alle guarnizioni e agli elementi di guida del cilindro.
Un Cilindro Deve Generare Forza, Non Guidare il Movimento
Uno degli insegnamenti più importanti di questo caso riguarda la distinzione tra due funzioni completamente diverse.
Il cilindro oleodinamico deve:
- generare forza;
- movimentare il componente mobile.
Non dovrebbe invece essere utilizzato per compensare:
- errori di allineamento;
- deformazioni della struttura;
- problemi di sincronizzazione;
- imprecisioni del sistema di guida.
Quando il cilindro viene trasformato in un elemento di guida, le guarnizioni e lo stelo iniziano ad assorbire carichi laterali che dovrebbero invece essere sostenuti da colonne di guida, boccole e altri componenti meccanici dedicati.
Nel tempo ciò porta inevitabilmente a una riduzione della durata del cilindro.
Il Disegno Tecnico Conferma l’Analisi

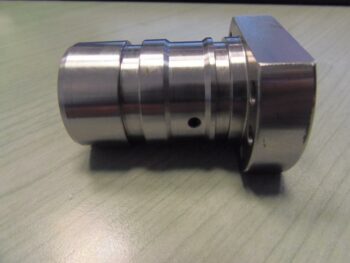

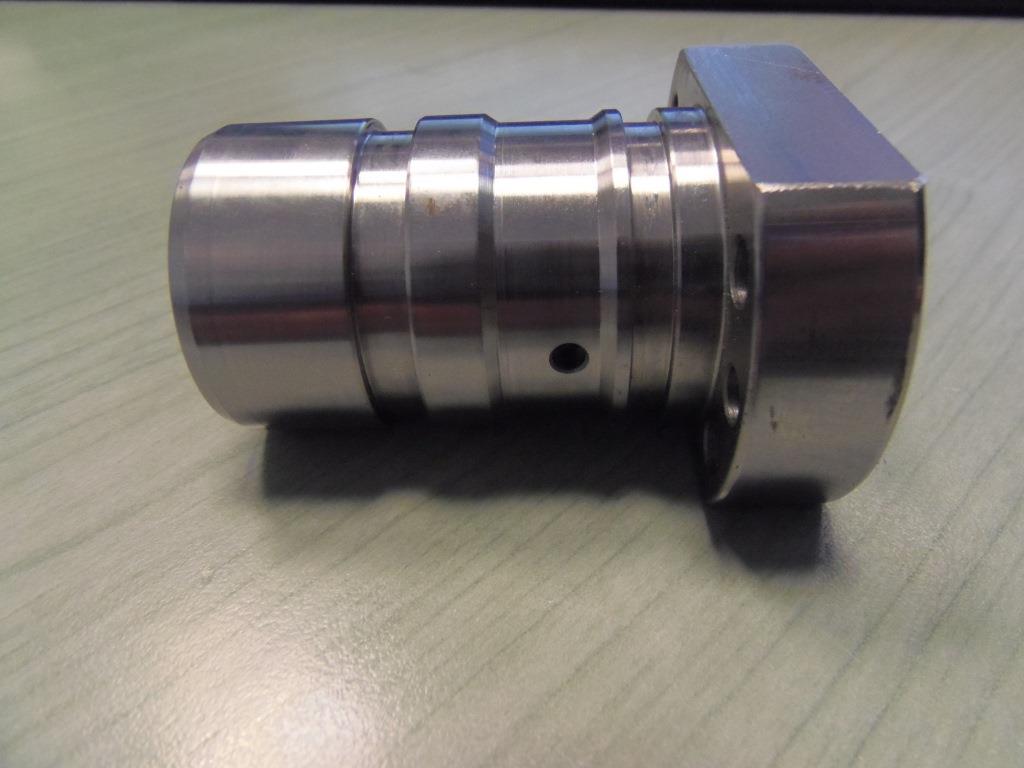

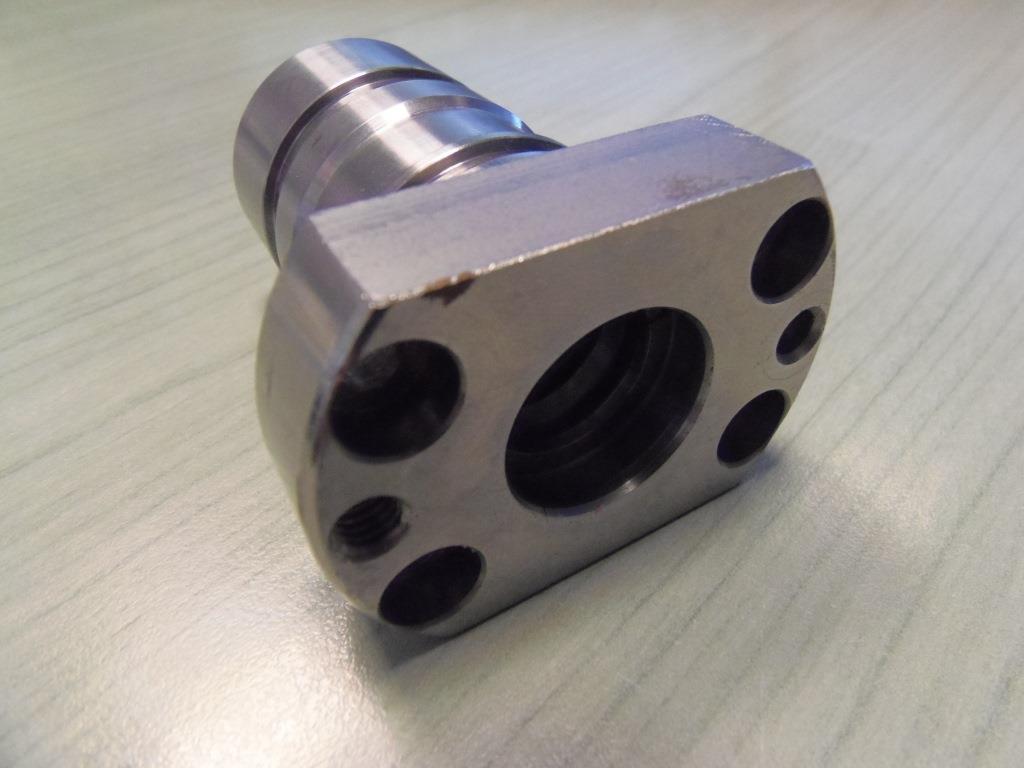

Cartuccia CL
Il disegno elaborato durante lo studio confronta chiaramente due differenti soluzioni progettuali.
Una mostra il collegamento rigido tradizionale tra lo stelo e la piastra mobile.
L’altra introduce un floating joint, capace di compensare piccoli disallineamenti e di ridurre i carichi radiali trasmessi al cilindro.
Pur trattandosi di uno schema concettuale, il disegno mette in evidenza un principio fondamentale della progettazione meccanica:
consentire piccoli movimenti controllati è spesso molto più efficace che imporre una rigidità assoluta.
L’Ingegneria Parte Sempre dall’Analisi dell’Intero Sistema
Un altro aspetto che caratterizza il lavoro del Reparto Tecnico Vega è il metodo seguito nell’analisi.
I tecnici non si sono concentrati esclusivamente sui cilindri.
Hanno invece valutato:
- il modello completo dello stampo;
- il sistema di montaggio;
- la prolunga dello stelo;
- il sistema di guida;
- il collegamento tra stelo e piastra mobile.
Solo dopo avere compreso il funzionamento dell’intero sistema è stato possibile iniziare a sviluppare possibili soluzioni tecniche.
Questo approccio consente di eliminare la vera causa del problema anziché limitarne temporaneamente gli effetti.
Una Buona Ingegneria Conosce Anche i Propri Limiti
Uno degli aspetti più apprezzabili di questo caso riguarda la trasparenza dimostrata dal Reparto Tecnico Vega.
Pur proponendo diverse soluzioni migliorative, i tecnici hanno dichiarato chiaramente che non era possibile garantire la completa eliminazione del problema, poiché Vega non aveva progettato lo stampo e il risultato finale dipendeva dalla qualità dell’assemblaggio e dall’intero progetto meccanico.
Questo rappresenta un esempio di ingegneria responsabile.
Il produttore del cilindro può ottimizzare il proprio componente.
Solo una corretta progettazione dell’intero sistema può eliminare definitivamente la causa del guasto.
Eliminare i Carichi Radiali Attraverso una Migliore Progettazione Meccanica
Nella prima parte abbiamo visto che il danneggiamento precoce delle guarnizioni non era causato da un difetto del cilindro oleodinamico.
L’analisi del Reparto Tecnico Vega ha infatti evidenziato che la vera origine del problema risiedeva nella progettazione meccanica dello stampo, dove il cilindro era costretto ad assorbire carichi radiali generati da disallineamenti, collegamenti rigidi ed eccentricità.
Invece di limitarsi a sostituire i cilindri, il reparto tecnico ha analizzato come migliorare l’intero sistema.
Perché un Floating Joint Riduce i Carichi Radiali
Una delle principali soluzioni proposte dal Reparto Tecnico Vega consisteva nell’utilizzare un floating joint tra lo stelo del cilindro e la piastra mobile.
Con un collegamento rigido, qualsiasi piccolo errore di allineamento viene trasmesso direttamente allo stelo.
Il risultato è la comparsa di sollecitazioni di flessione che aumentano l’usura delle guarnizioni e degli elementi di guida.
Il floating joint lavora invece in modo differente.
Permette piccoli movimenti angolari tra lo stelo e la piastra, evitando che i disallineamenti vengano trasferiti direttamente al cilindro.
Il disegno tecnico preparato durante l’analisi confronta chiaramente il collegamento rigido tradizionale con la soluzione dotata di floating joint, mostrando come quest’ultima consenta di compensare piccole eccentricità riducendo i carichi laterali sullo stelo.
Una modifica apparentemente semplice può quindi aumentare in modo significativo la durata delle guarnizioni senza modificare il cilindro.
Un Cilindro Integrato Può Migliorare l’Affidabilità
Nel corso dell’analisi il Reparto Tecnico Vega ha ricordato anche un’applicazione analoga sviluppata in precedenza.
In quel progetto la soluzione non era consistita nella semplice sostituzione del cilindro.
Era stato invece sviluppato un cilindro integrato, nel quale corpo e cartuccia flangiata costituivano un unico assieme.
Secondo le note tecniche, questa configurazione consentiva di ridurre il rischio di eccentricità ed era stata completata con:
- guarnizioni speciali;
- floating joint;
- stelo speciale maggiorato in lunghezza.
Questo dimostra un principio fondamentale della progettazione.
L’affidabilità raramente migliora modificando un solo componente.
Molto più spesso è necessario ripensare l’intero sistema meccanico.
Uno Stelo Più Lungo Non Risolve Automaticamente il Problema
La richiesta iniziale del cliente prevedeva la realizzazione di nuovi cilindri con uno stelo prolungato di 50 mm.
Il Reparto Tecnico Vega ha ritenuto che questa modifica potesse rappresentare un miglioramento, ma ha anche precisato di non poter garantire la completa eliminazione del problema.
Questo rappresenta un’importante lezione progettuale.
Aumentare semplicemente la lunghezza dello stelo non elimina la causa dei carichi radiali.
Se il sistema meccanico continua a presentare disallineamenti o collegamenti rigidi, anche uno stelo più lungo continuerà a essere sottoposto a flessione.
Per questo motivo ogni modifica deve essere valutata insieme al sistema di guida dello stampo.
La Concentricità Perfetta È Difficile da Mantenere
L’analisi svolta dal Reparto Tecnico Vega sottolinea più volte che la configurazione proposta dal cliente potrebbe funzionare soltanto in presenza di tolleranze estremamente ridotte e di una concentricità praticamente perfetta.
Nella realtà produttiva, però, mantenere questo livello di precisione per milioni di cicli è estremamente difficile.
Tra le principali cause di variazione si possono individuare:
- tolleranze di lavorazione;
- dilatazioni termiche;
- usura delle colonne di guida;
- deformazioni elastiche della struttura;
- carichi ciclici ripetuti.
Per questo motivo una buona progettazione non dovrebbe richiedere condizioni ideali, ma essere sufficientemente robusta da tollerare piccoli disallineamenti inevitabili.
Il Cilindro Non Deve Diventare il Sistema di Guida dello Stampo
Uno degli insegnamenti più importanti di questo caso riguarda il ruolo del cilindro oleodinamico.
Le guide dello stampo, le colonne, le boccole e gli altri elementi dedicati devono assorbire i carichi laterali.
Il cilindro deve invece limitarsi a generare forza lungo il proprio asse.
Quando queste funzioni vengono confuse, il risultato è spesso rappresentato da:
- usura precoce delle guarnizioni;
- rigature sullo stelo;
- perdite di olio;
- manutenzione frequente;
- riduzione della vita utile del cilindro.
Una corretta progettazione del sistema di guida protegge il cilindro e aumenta contemporaneamente l’affidabilità dell’intero stampo.
L’Ingegneria Significa Analizzare il Sistema Completo
Un altro aspetto particolarmente significativo riguarda il metodo adottato dal Reparto Tecnico Vega.
Prima di proporre qualsiasi soluzione, i tecnici hanno:
- analizzato il modello 3D dello stampo;
- studiato il sistema di montaggio;
- valutato la prolunga dello stelo;
- esaminato il concetto di guida;
- proposto differenti soluzioni progettuali;
- richiesto l’invio di uno stelo e di una cartuccia per ulteriori verifiche.
Questo approccio dimostra come un supporto tecnico qualificato abbia l’obiettivo di eliminare la causa del problema e non semplicemente di sostituire il componente danneggiato.
Una Buona Ingegneria Non Promette Ciò che Non Può Garantire
Probabilmente l’aspetto più apprezzabile di questo caso è la trasparenza del Reparto Tecnico Vega.
Pur proponendo diverse possibili soluzioni, i tecnici hanno chiarito che nessuna modifica avrebbe potuto garantire al 100% la risoluzione del problema, poiché il comportamento finale dipendeva dall’intera progettazione dello stampo e non esclusivamente dal cilindro oleodinamico.
Questa è una caratteristica tipica dell’ingegneria professionale.
L’affidabilità di un sistema nasce dall’interazione tra tutti i suoi componenti e non può essere attribuita a un singolo elemento.
Conclusioni
Questo caso reale dimostra che il danneggiamento precoce delle guarnizioni di un cilindro oleodinamico è spesso la conseguenza di carichi radiali dovuti a disallineamenti meccanici, e non di un difetto del cilindro stesso.
L’analisi del Reparto Tecnico Vega ha individuato come principali fattori di rischio il collegamento rigido tra stelo e piastra, la difficoltà di mantenere una perfetta concentricità e la presenza di eccentricità durante il funzionamento. Invece di limitarsi alla sostituzione dei cilindri, il reparto tecnico ha proposto soluzioni come il floating joint, un cilindro integrato con cartuccia flangiata, guarnizioni speciali e una revisione completa del progetto dello stampo.
Questo caso conferma uno dei principi fondamentali della progettazione oleodinamica:
Un cilindro oleodinamico deve generare forza lungo il proprio asse, non compensare errori di allineamento dello stampo. Eliminare i carichi radiali attraverso una corretta progettazione meccanica rappresenta il modo più efficace per aumentare la durata delle guarnizioni, ridurre la manutenzione e migliorare l’affidabilità dell’intero sistema.
