Quando a un progettista viene chiesto di dimensionare un cilindro idraulico, la prima domanda è quasi sempre la stessa:
“Quanta forza è necessaria?”
A prima vista sembra un problema relativamente semplice.
Determinare il carico.
Calcolare la forza.
Selezionare il cilindro.
Ma nella progettazione degli stampi a iniezione le cose raramente sono così semplici.
Recentemente il Reparto Tecnico Vega è stato coinvolto nel supporto alla progettazione di un complesso sistema di svitatura per uno stampo a iniezione. Il cliente necessitava di assistenza per selezionare i cilindri idraulici destinati ad azionare un sistema a cremagliere e ingranaggi utilizzato per la svitatura simultanea di più anime filettate.
La richiesta sembrava semplice:
“Quale cilindro idraulico dobbiamo utilizzare?”
Tuttavia, prima di eseguire qualsiasi calcolo, il Reparto Tecnico Vega ha posto una domanda molto più importante:
“Abbiamo compreso completamente il funzionamento del meccanismo?”
Questa domanda ha cambiato completamente l’approccio ingegneristico.
Comprendere la Cinematica Prima di Calcolare la Forza
Uno degli errori più comuni nella progettazione meccanica consiste nel tentare di calcolare le forze prima di aver compreso la sequenza completa dei movimenti.
Negli stampi a svitatura, infatti, le forze non dipendono soltanto dal componente plastico, ma dall’intero sistema di trasmissione, che comprende:
- cilindri idraulici;
- cremagliere;
- ingranaggi;
- riduzioni meccaniche;
- anime filettate;
- sistemi di estrazione;
- meccanismi di sincronizzazione.
Per questo motivo il Reparto Tecnico Vega ha richiesto il modello 3D completo dello stampo.
Prima di eseguire qualsiasi calcolo era necessario rispondere ad alcune domande fondamentali:
- Quanti cilindri idraulici sono presenti?
- Quante cremagliere si muovono contemporaneamente?
- Gli ingranaggi sono collegati tra loro?
- La svitatura e l’estrazione avvengono simultaneamente?
- Quante anime sono collegate a ciascun sistema di trasmissione?
- Quali componenti contribuiscono realmente alla resistenza totale?
Solo dopo aver ricostruito l’intera catena cinematica è stato possibile iniziare il dimensionamento.
Perché i Sistemi di Svitatura Sono Diversi
In molte applicazioni industriali, la forza richiesta a un cilindro è determinata principalmente dal peso delle masse in movimento.
Negli stampi a svitatura, invece, il cilindro deve vincere contemporaneamente diversi contributi:
- forza di svitatura della filettatura;
- forza di estrazione del componente;
- attrito tra plastica e acciaio;
- attriti dei supporti e delle guide;
- perdite degli ingranaggi;
- perdite di rendimento della trasmissione.
La forza totale può quindi essere espressa come:
Ftot = Fsvitatura + Festrazione + Fattrito + Ftrasmissione
dove:
- Fsvitatura = forza necessaria alla rotazione dell’anima filettata;
- Festrazione = forza necessaria all’estrazione del componente;
- Fattrito = perdite dovute agli attriti meccanici;
- Ftrasmissione = perdite generate dalla cinematica del sistema.
In altre parole, il cilindro non muove semplicemente un componente.
Fornisce energia a un intero sistema meccanico.
Dalla Forza alla Coppia
In questa applicazione il cilindro idraulico non azionava direttamente le anime filettate.

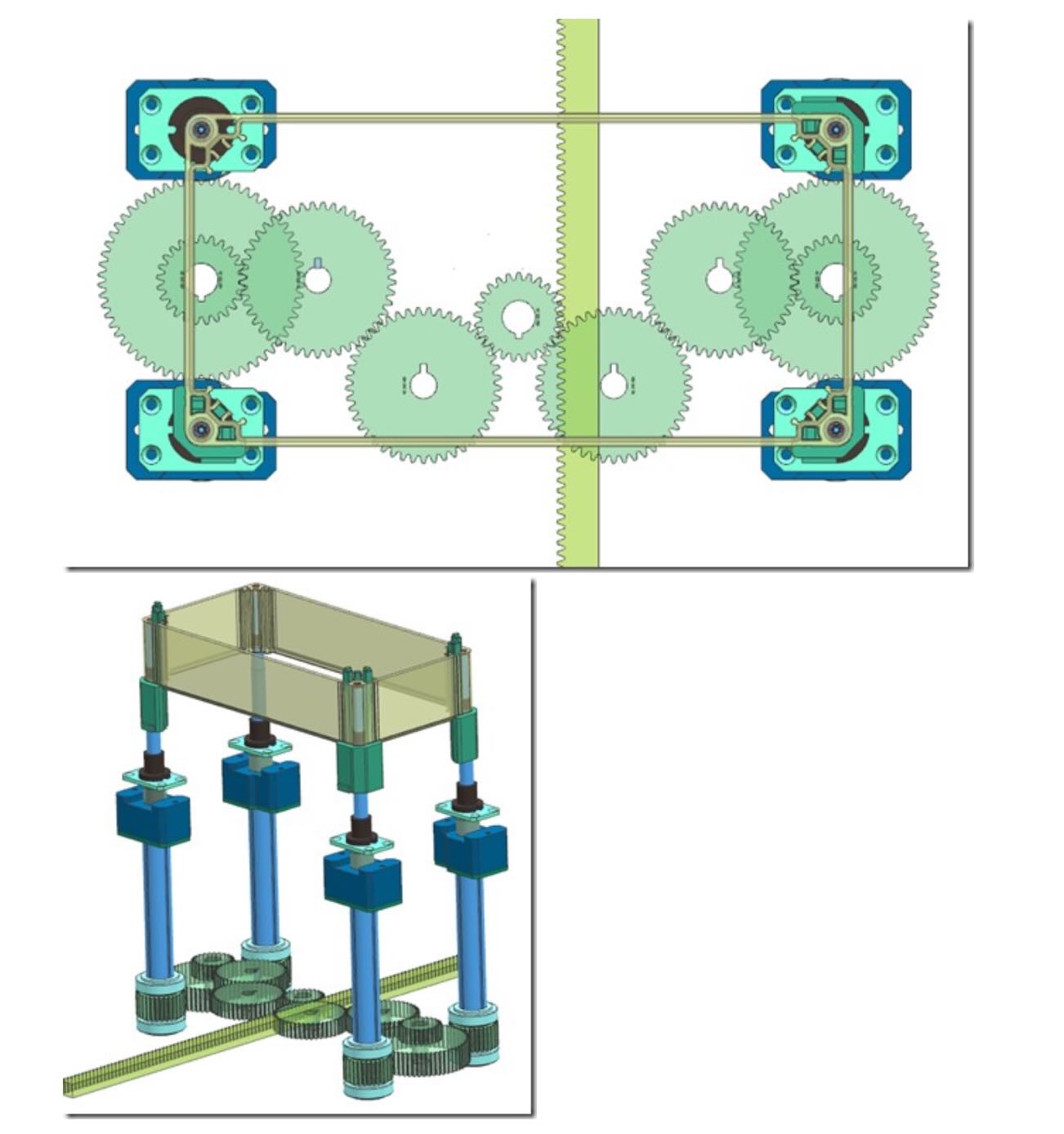

Il cilindro movimentava una cremagliera che trasformava la forza lineare in coppia attraverso un ingranaggio.
La relazione tra forza e coppia è:
T = F × r
dove:
- T = coppia trasmessa;
- F = forza generata dal cilindro;
- r = raggio primitivo dell’ingranaggio.
Questa trasformazione è fondamentale.
Una variazione anche minima del diametro dell’ingranaggio può modificare sensibilmente la coppia disponibile sulle anime.
Di conseguenza, scegliere un cilindro senza comprendere la geometria della trasmissione può portare facilmente a errori di dimensionamento.
L’Influenza del Rendimento della Trasmissione
Nessuna trasmissione meccanica lavora con rendimento pari al 100%.
Ogni ingranaggio, supporto e guida introduce inevitabilmente delle perdite.
La coppia effettivamente disponibile può essere stimata mediante:
Tout = Tin × ηⁿ
dove:
- Tin = coppia disponibile all’ingresso;
- Tout = coppia disponibile in uscita;
- η = rendimento di ogni stadio di trasmissione;
- n = numero degli stadi.
Ciò significa che la forza inizialmente prodotta dal cilindro diminuisce progressivamente lungo la catena cinematica.
Ignorare queste perdite può portare a sottodimensionamenti significativi.
Il Calcolo della Forza Richiesta per Ogni Anima
L’analisi eseguita dal Reparto Tecnico Vega ha mostrato che la resistenza totale di ciascuna anima filettata poteva essere espressa come:
Fanima = Fsvitatura + Festrazione
dove:
- Fsvitatura rappresenta la forza necessaria alla rotazione della filettatura;
- Festrazione rappresenta la forza necessaria a vincere l’adesione e il ritiro del materiale plastico.
Dopo aver analizzato la geometria dello stampo e il sistema di trasmissione, il Reparto Tecnico Vega ha stimato una forza pari a circa:
Fanima ≈ 465 kgf
per ciascuna anima collegata al gruppo di trasmissione Z29.
Questo valore è risultato significativamente superiore alle stime iniziali del cliente.
Il Calcolo della Forza Totale del Cilindro
Il cilindro idraulico non azionava una sola anima.
Era responsabile dell’intero sistema di movimentazione.
La forza totale richiesta al cilindro è stata quindi calcolata come:
Fcilindro = (ΣFanima + Fattrito) / ηsistema
dove:
- ΣFanima = somma delle forze richieste da tutte le anime;
- Fattrito = attriti complessivi del sistema;
- ηsistema = rendimento globale della trasmissione.
Solo considerando tutti questi fattori è stato possibile effettuare un corretto dimensionamento.
La Differenza Tra Calcolo e Ingegneria
Questo progetto evidenzia un errore concettuale molto diffuso.
Molti ritengono che l’ingegneria consista principalmente nell’eseguire calcoli.
In realtà i calcoli rappresentano spesso la parte più semplice del lavoro.
La parte più difficile consiste nel capire cosa debba essere realmente calcolato.
Il cliente aveva inizialmente chiesto:
“Quale cilindro dobbiamo utilizzare?”
La domanda a cui il Reparto Tecnico Vega ha dovuto rispondere è stata invece:
“Come si muove realmente questo sistema?”
Solo dopo aver risposto alla seconda domanda è stato possibile rispondere alla prima.
Lezioni Apprese
1. Non è possibile calcolare una forza senza comprendere il movimento
Un sistema cinematico non completamente compreso porta inevitabilmente a risultati errati.
2. Gli stampi a svitatura generano carichi multipli
Forze di svitatura, estrazione, attrito e perdite di trasmissione contribuiscono contemporaneamente.
3. Le trasmissioni meccaniche introducono vantaggi e perdite
Il rendimento del sistema deve sempre essere considerato.
4. Il modello 3D completo è spesso il principale strumento di progettazione
La geometria determina le forze.
5. L’ingegneria inizia prima dei calcoli
La domanda più importante non è “Quanta forza serve?”, ma “Che cosa si sta realmente muovendo?”
Conclusioni
A prima vista questo progetto sembrava un semplice esercizio di dimensionamento di un cilindro idraulico.
In realtà ha richiesto un’analisi completa della cinematica, delle trasmissioni, dei rapporti di riduzione, delle perdite di rendimento e delle forze di estrazione.
Ricostruendo l’intera sequenza dei movimenti prima di eseguire qualsiasi calcolo, il Reparto Tecnico Vega ha potuto dimensionare il sistema sulla base delle reali condizioni operative e non su ipotesi semplificate.
Perché nell’ingegneria non è possibile calcolare una forza finché non si comprende il movimento.
