Un Caso Reale sul Bloccaggio Idraulico, Collegamenti della Valvola e Corretta Installazione
Le valvole di ritegno pilotate rappresentano uno dei componenti più importanti nei sistemi oleodinamici destinati a mantenere un cilindro idraulico in posizione sotto carico.
Sebbene il loro principio di funzionamento sia relativamente semplice, un’installazione non corretta può provocare movimenti indesiderati del cilindro, difficoltà di comando e anomalie apparentemente inspiegabili durante il funzionamento della macchina.
Per garantire il corretto bloccaggio idraulico non è sufficiente installare la valvola tra il distributore e il cilindro.
È fondamentale collegare correttamente anche la linea di pilotaggio, che consente alla valvola di aprirsi solamente quando il cilindro deve essere movimentato.
Questo caso reale descrive come il Reparto Tecnico Vega abbia supportato un distributore che richiedeva la documentazione tecnica relativa al corretto montaggio di una valvola di ritegno pilotata. Poiché il vecchio manuale tecnico non era più disponibile, è stato fornito uno schema dedicato che illustrava i collegamenti idraulici corretti tra cilindro e valvola.
Perché si Utilizza una Valvola di Ritegno Pilotata
In molte applicazioni industriali il semplice distributore oleodinamico non è sufficiente a mantenere fermo un cilindro.
Anche un distributore di elevata qualità presenta infatti piccole perdite interne che, nel tempo, possono provocare un lento movimento del cilindro.
Questo fenomeno è particolarmente critico in applicazioni come:
- stampi per materie plastiche;
- presse;
- macchine di pressofusione;
- assi verticali;
- sistemi di sollevamento;
- attrezzature soggette a forti carichi esterni.
La valvola di ritegno pilotata elimina questo problema bloccando idraulicamente l’olio all’interno della camera del cilindro.
Il pistone rimane quindi perfettamente fermo fino a quando la pressione di pilotaggio non comanda volontariamente l’apertura della valvola.
Come Funziona una Valvola di Ritegno Pilotata
Una valvola di ritegno pilotata unisce due funzioni.
In condizioni normali si comporta come una normale valvola di non ritorno.
L’olio può fluire liberamente in una direzione mentre viene bloccato nella direzione opposta.
Quando però viene applicata la pressione di pilotaggio proveniente dalla camera opposta del cilindro, il meccanismo interno apre la valvola permettendo anche il flusso inverso.
In questo modo il cilindro può muoversi normalmente durante il ciclo di lavoro, ma rimane completamente bloccato quando il pilotaggio viene meno.
La Richiesta del Cliente
Un distributore contattò il Reparto Tecnico Vega chiedendo il manuale tecnico relativo alla corretta installazione della valvola di ritegno pilotata.
Nella richiesta veniva citato un precedente manuale Vega contenente le istruzioni di montaggio e il corretto posizionamento degli O-ring.
Poiché tale documentazione non era più disponibile, il Reparto Tecnico Vega predispose un nuovo schema di collegamento dedicato all’installazione della valvola.

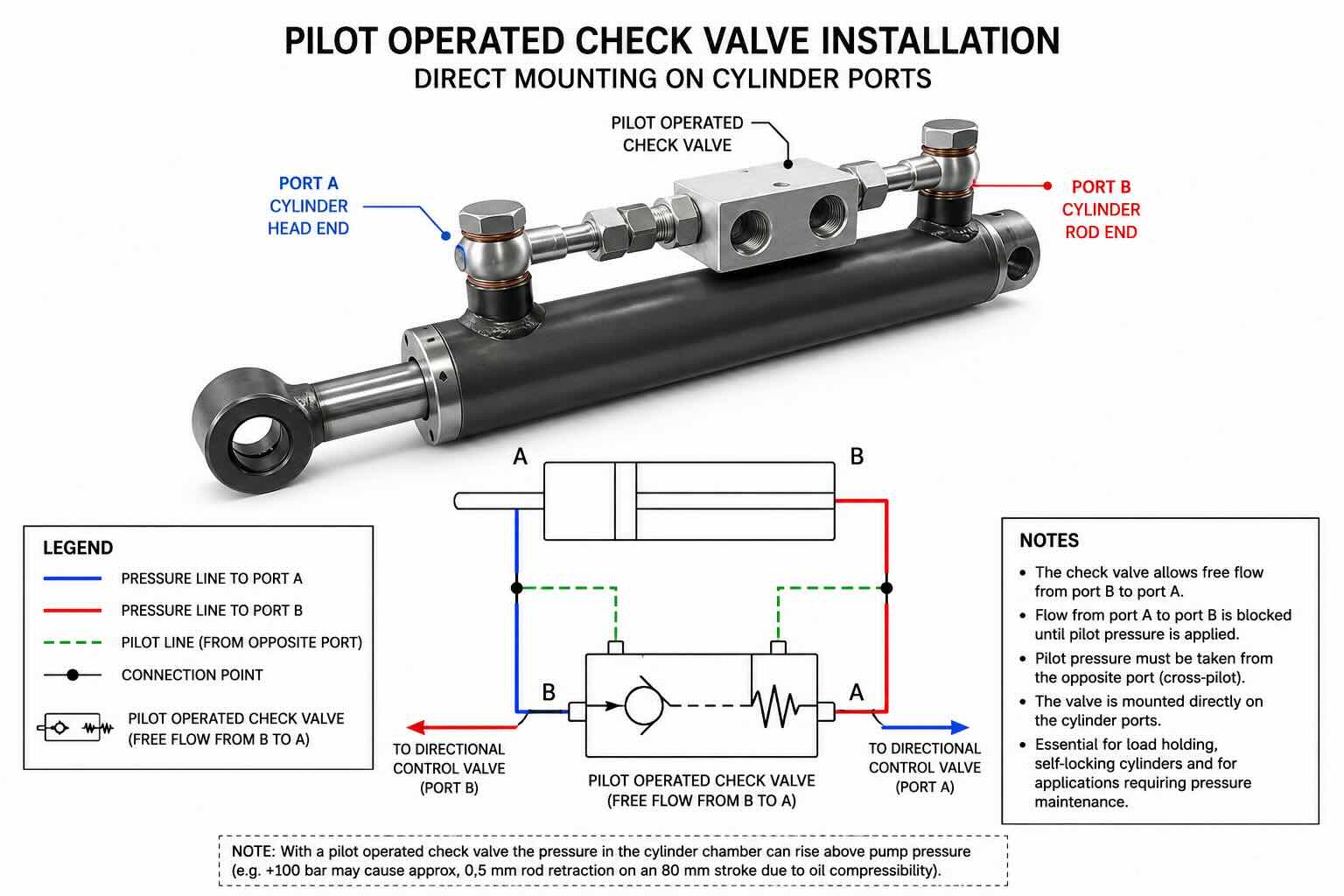

Come Interpretare lo Schema di Collegamento
Lo schema tecnico fornito mostra chiaramente il collegamento tra:
- cilindro idraulico;
- valvola di ritegno pilotata;
- linea di pressione;
- linea di pilotaggio.
Il collegamento principale alimenta normalmente il cilindro.
La linea di pilotaggio, invece, riceve pressione dalla camera opposta e consente l’apertura della valvola soltanto durante il movimento del pistone.
Se questa linea viene collegata in modo errato oppure viene eliminata, la valvola rimane chiusa impedendo il corretto funzionamento del cilindro.
Anche se il circuito appare semplice, ogni collegamento svolge una funzione ben precisa e deve essere rispettato durante il montaggio.
L’Importanza della Linea di Pilotaggio
Uno degli errori più frequenti consiste nel considerare la linea di pilotaggio come un collegamento secondario.
In realtà è proprio questa linea che permette alla valvola di sbloccare l’olio contenuto nella camera del cilindro.
Se il pilotaggio è assente oppure collegato al punto sbagliato possono verificarsi diversi problemi:
- il cilindro rimane bloccato;
- il movimento diventa irregolare;
- si verificano picchi di pressione;
- il sistema sembra difettoso pur essendo perfettamente funzionante.
Per questo motivo il corretto collegamento della linea di pilotaggio è essenziale per garantire il funzionamento dell’intero circuito.
La Pressione nella Camera del Cilindro Può Superare Quella della Pompa
Un aspetto spesso poco conosciuto riguarda il comportamento della pressione all’interno del cilindro.
Il manuale tecnico Vega evidenzia infatti che, utilizzando una valvola di ritegno pilotata, la pressione nella camera del cilindro può diventare superiore alla pressione generata dalla pompa.
Questo accade perché la valvola trattiene l’olio all’interno del cilindro.
In presenza di carichi esterni o dilatazioni termiche, la pressione può quindi aumentare anche senza ulteriori interventi della pompa.
Il manuale riporta anche un esempio pratico: un incremento di circa 100 bar può provocare un arretramento dello stelo di circa 0,5 mm su un cilindro con 80 mm di corsa, a causa della comprimibilità dell’olio.
Questo comportamento è perfettamente normale e deve essere considerato durante la progettazione di sistemi che richiedono elevata precisione di posizionamento.
I Vantaggi delle Valvole di Ritegno Pilotate
Quando vengono installate correttamente, queste valvole offrono numerosi vantaggi:
- mantenimento sicuro del carico;
- eliminazione dei movimenti indesiderati;
- maggiore precisione di posizionamento;
- migliore sicurezza dell’impianto;
- riduzione delle perdite interne;
- maggiore stabilità del cilindro;
- mantenimento della pressione durante il ciclo produttivo.
Per questo motivo trovano largo impiego negli stampi a iniezione e nelle macchine dove è indispensabile mantenere il cilindro perfettamente fermo durante determinate fasi del ciclo.
Gli Errori Più Comuni Durante il Montaggio
L’esperienza del Reparto Tecnico Vega evidenzia alcuni errori ricorrenti:
- collegare in modo errato la linea di pilotaggio;
- invertire gli attacchi della valvola;
- montare la valvola nel verso sbagliato;
- utilizzare una pressione di pilotaggio insufficiente;
- contaminare il circuito durante il montaggio;
- non eliminare completamente l’aria dall’impianto.
Molti problemi attribuiti ai cilindri sono in realtà conseguenza di un’installazione non corretta della valvola.
Raccomandazioni Progettuali
Prima della messa in servizio di un impianto è consigliabile verificare sempre:
- orientamento della valvola;
- corretto collegamento della linea di pilotaggio;
- identificazione delle porte del cilindro;
- pressione disponibile;
- pulizia del circuito;
- corretto movimento del cilindro dopo l’apertura della valvola.
Queste semplici verifiche consentono di evitare lunghi interventi di assistenza e aumentano notevolmente l’affidabilità del sistema.
Conclusioni Tecniche
Le valvole di ritegno pilotate rappresentano un componente fondamentale per il bloccaggio sicuro dei cilindri idraulici.
Il loro corretto funzionamento dipende tanto dalla qualità della valvola quanto dalla corretta realizzazione del circuito oleodinamico.
In questo caso reale il Reparto Tecnico Vega ha supportato il cliente predisponendo una nuova documentazione tecnica e uno schema di collegamento che illustrava chiaramente la corretta installazione della valvola dopo aver verificato che il vecchio manuale non fosse più disponibile.
L’insegnamento principale è semplice:
Una valvola di ritegno pilotata funziona correttamente solo se la linea di pilotaggio, gli attacchi idraulici e l’orientamento della valvola vengono progettati e installati nel modo corretto.
