Perché la Scelta di un Cilindro di Bloccaggio Richiede un Calcolo Ingegneristico
La scelta di un cilindro oleodinamico di bloccaggio per una slitta di uno stampo a iniezione viene spesso sottovalutata.
Molti progettisti ritengono che, se un cilindro esistente non garantisce un bloccaggio sufficiente, sia sufficiente scegliere un alesaggio maggiore.
Nella realtà progettuale, però, la selezione di un cilindro di bloccaggio è il risultato di un vero e proprio calcolo ingegneristico, nel quale devono essere valutati numerosi parametri prima di individuare la soluzione corretta.
Tra questi rientrano la geometria dello stampo, la forza esercitata dalla pressione della plastica, la corsa della slitta, le condizioni operative e il necessario margine di sicurezza.
Un interessante caso reale affrontato dal Reparto Tecnico Vega dimostra perché la scelta di un cilindro di bloccaggio non dovrebbe mai basarsi esclusivamente sul diametro del cilindro utilizzato in precedenza, ma su un’attenta analisi tecnica dell’intera applicazione.
Il Problema del Cliente

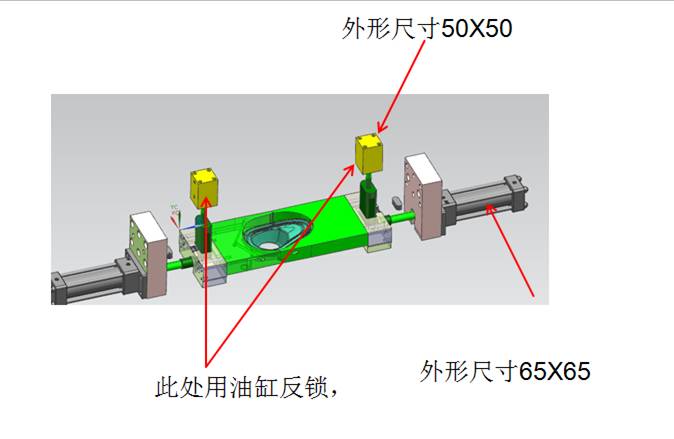

Il caso nasce durante lo sviluppo dello stampo T99.
Il cliente aveva già utilizzato un cilindro con alesaggio da 40 mm, ma il sistema di bloccaggio della slitta non garantiva il funzionamento desiderato.
Per cercare di risolvere il problema era stato addirittura aggiunto un secondo cilindro di bloccaggio.
Nonostante questa modifica, però, il comportamento dello stampo non risultava ancora soddisfacente.
A questo punto il cliente chiese al Reparto Tecnico Vega di individuare il cilindro realmente adatto all’applicazione.
Questa situazione è molto frequente nella progettazione degli stampi.
Aumentare semplicemente il diametro del cilindro non significa necessariamente eliminare la causa del problema.
L’Ingegneria Parte Sempre dallo Stampo, Non dal Catalogo
Uno degli aspetti più interessanti di questo caso riguarda il metodo seguito dal Reparto Tecnico Vega.
Prima di suggerire qualsiasi cilindro, i tecnici hanno recuperato tutta la documentazione già ricevuta dal cliente.
Sono stati riesaminati:
- i disegni dello stampo;
- la documentazione tecnica disponibile;
- le informazioni progettuali già condivise.
Solo dopo questa verifica è iniziata la nuova analisi tecnica.
Questo rappresenta un principio fondamentale dell’ingegneria.
La scelta di un cilindro non dovrebbe mai iniziare dal catalogo.
Dovrebbe iniziare dalla comprensione completa dell’applicazione.
Il Dimensionamento Parte Sempre dall’Analisi delle Forze
Uno degli insegnamenti più importanti di questo caso riguarda il metodo utilizzato per scegliere il cilindro.
Il Reparto Tecnico Vega non ha preso come riferimento il diametro del cilindro già installato.
Ha invece analizzato le forze che agiscono realmente sulla slitta durante il ciclo di stampaggio.
Questo approccio evita uno degli errori più comuni nella progettazione.
Un cilindro utilizzato su uno stampo precedente non rappresenta automaticamente la soluzione corretta anche per un nuovo progetto.
Ogni stampo possiede infatti caratteristiche geometriche e condizioni di lavoro differenti.
Le Condizioni di Lavoro Influenzano la Scelta del Cilindro
Un altro aspetto molto interessante emerso dal caso riguarda il fatto che il Reparto Tecnico Vega non si è limitato a valutare un’unica condizione di funzionamento.
Durante il dimensionamento sono stati infatti considerati diversi scenari operativi, verificando come le condizioni di processo potessero influenzare la scelta finale del cilindro.
Questo dimostra un principio fondamentale della progettazione.
Il cilindro corretto non dipende soltanto dalla geometria dello stampo.
Dipende anche dalle reali condizioni di esercizio previste durante la produzione.
La Scelta del Cilindro È il Risultato dei Calcoli, Non il Punto di Partenza
Molti progettisti iniziano la selezione del cilindro confrontando i diametri disponibili nel catalogo.
Il metodo seguito dal Reparto Tecnico Vega è esattamente l’opposto.
Prima vengono raccolti tutti i dati dello stampo.
Successivamente vengono analizzate le condizioni operative.
Solo al termine del processo viene individuato il cilindro più idoneo.
Questo approccio riduce il rischio di sottodimensionamento, evita inutili sovradimensionamenti e consente di ottenere una soluzione realmente ottimizzata.
Una Buona Progettazione Richiede Sempre una Nuova Verifica
Uno degli aspetti che dimostra il rigore seguito dal Reparto Tecnico Vega emerge alcuni mesi dopo il primo studio.
Quando il cliente torna sull’argomento, i tecnici non confermano automaticamente la scelta precedente.
Spiegano invece che è necessario ricontrollare i calcoli già effettuati prima di confermare definitivamente il cilindro.
Questo comportamento rappresenta un’importante lezione progettuale.
Ogni volta che cambiano le informazioni disponibili o vengono forniti nuovi dati, anche il dimensionamento deve essere verificato nuovamente.
L’ingegneria non si basa sulla memoria.
Si basa sulla verifica dei dati.
Una Corretta Analisi Evita Soluzioni Empiriche
Uno degli insegnamenti più importanti di questo caso riguarda proprio il metodo di lavoro.
Il precedente cilindro da 40 mm non aveva risolto il problema.
Nemmeno l’aggiunta di un secondo cilindro aveva portato al risultato desiderato.
Il Reparto Tecnico Vega ha quindi abbandonato qualsiasi approccio empirico ed è tornato ai principi fondamentali della progettazione:
- analizzare lo stampo;
- verificare i dati disponibili;
- eseguire i calcoli necessari;
- scegliere il cilindro soltanto al termine dell’analisi tecnica.
È questo il metodo che permette di ottenere sistemi di bloccaggio realmente affidabili.
Dall’Analisi dello Stampo alla Scelta del Cilindro di Bloccaggio
Nella prima parte abbiamo visto che la scelta di un cilindro oleodinamico di bloccaggio non consiste semplicemente nell’aumentare il diametro del cilindro esistente.
Il Reparto Tecnico Vega ha affrontato il problema seguendo un approccio completamente diverso: analizzare lo stampo, verificare la documentazione tecnica, riesaminare i dati disponibili ed eseguire una nuova valutazione prima di individuare la soluzione più adatta.
Questo metodo rappresenta uno dei principi fondamentali della progettazione oleodinamica.
Ogni Nuovo Progetto Richiede una Nuova Verifica
Uno degli aspetti più significativi emersi dal caso riguarda il comportamento del Reparto Tecnico Vega quando il cliente, alcuni mesi dopo, torna a chiedere conferma della soluzione proposta.
Invece di limitarsi a confermare il cilindro già suggerito, i tecnici spiegano che è necessario ricontrollare i calcoli e la documentazione storica prima di fornire una risposta definitiva.
Questo dimostra un principio fondamentale dell’ingegneria.
Anche quando un progetto è già stato analizzato, eventuali modifiche alla geometria dello stampo, alla corsa della slitta o alle condizioni operative possono rendere necessario un nuovo dimensionamento.
Una buona progettazione non si basa sull’esperienza personale, ma sulla verifica dei dati aggiornati.
Anche la Corsa della Slitta Influisce sulla Scelta del Cilindro
La forza di bloccaggio rappresenta soltanto uno dei parametri da considerare.
Durante l’analisi, il Reparto Tecnico Vega verifica anche la corsa effettiva della slitta, poiché questo valore influenza direttamente la configurazione del cilindro da utilizzare.
Nel caso esaminato vengono infatti considerate differenti soluzioni in funzione della corsa disponibile e della configurazione dello stampo.
Questo insegna un concetto molto importante.
Un cilindro con la forza corretta ma con una corsa non adeguata può compromettere il corretto funzionamento dell’intero sistema di bloccaggio.
La Scelta del Cilindro Dipende dalle Condizioni di Progetto
Durante il dimensionamento, il Reparto Tecnico Vega prende in considerazione diversi scenari operativi.
L’obiettivo non è individuare un cilindro che funzioni soltanto in una specifica condizione, ma verificare che la soluzione rimanga affidabile anche al variare delle condizioni di esercizio previste per lo stampo.
Questo approccio riduce il rischio di sottodimensionamento e permette di scegliere un cilindro realmente adeguato all’applicazione.
Il Margine di Sicurezza Fa Parte del Progetto
Un altro elemento che emerge chiaramente dal caso è l’importanza del margine di sicurezza.
Il Reparto Tecnico Vega non si limita a proporre una sola soluzione, ma valuta anche possibili alternative quando il cliente desidera aumentare il livello di sicurezza o quando alcuni dati progettuali non sono ancora definitivi.
Questo non significa sovradimensionare il cilindro in modo indiscriminato.
Significa valutare con attenzione le possibili condizioni operative e scegliere una soluzione capace di garantire affidabilità anche nelle situazioni più impegnative.
Il Diametro del Cilindro È Solo Uno dei Parametri
Uno degli errori più frequenti consiste nel confrontare esclusivamente il diametro dei cilindri.
Questo caso dimostra invece che il dimensionamento corretto richiede la valutazione contemporanea di diversi fattori, tra cui:
- geometria dello stampo;
- configurazione della slitta;
- condizioni operative;
- corsa richiesta;
- forza di bloccaggio;
- margini di sicurezza.
Solo considerando l’insieme di questi elementi è possibile individuare il cilindro realmente adatto all’applicazione.
Una Procedura Tecnica Riduce Errori e Costi
Il metodo seguito dal Reparto Tecnico Vega rappresenta un esempio di progettazione strutturata.
Prima della scelta finale vengono eseguite una serie di verifiche:
- analisi della documentazione tecnica dello stampo;
- verifica dei dati disponibili;
- valutazione delle condizioni operative;
- controllo della corsa della slitta;
- riesame dei calcoli quando necessario;
- individuazione della soluzione più idonea;
- valutazione di eventuali alternative.
Seguire questa procedura permette di ridurre errori progettuali, evitare modifiche successive allo stampo e migliorare l’affidabilità del sistema di bloccaggio.
Conclusioni
Questo caso reale dimostra che la scelta di un cilindro oleodinamico di bloccaggio non dovrebbe mai basarsi esclusivamente sul diametro del cilindro già installato o su soluzioni adottate in progetti precedenti.
Il Reparto Tecnico Vega ha seguito un percorso metodico, riesaminando la documentazione dello stampo, verificando i dati disponibili, controllando la corsa della slitta e rivalutando il dimensionamento prima di proporre la soluzione più adatta. Questo approccio consente di ridurre il rischio di errori progettuali e di ottenere un sistema di bloccaggio realmente affidabile.
Questo caso conferma uno dei principi fondamentali della progettazione degli stampi a iniezione:
La scelta di un cilindro di bloccaggio non è una semplice selezione di catalogo, ma il risultato di un’analisi ingegneristica che considera geometria dello stampo, corsa della slitta, condizioni operative e verifica tecnica dei dati disponibili.
