Come Dimensionare Correttamente un Cilindro Idraulico per Stampi a Iniezione
Il corretto dimensionamento di un cilindro idraulico rappresenta una delle attività più importanti nella progettazione di uno stampo a iniezione. Un cilindro sottodimensionato può causare aperture accidentali dei tasselli, movimenti incompleti dei carrelli, usura precoce delle guide e, nei casi più gravi, danni permanenti allo stampo. Al contrario, un cilindro eccessivamente grande aumenta inutilmente i costi, richiede una centralina idraulica più potente, incrementa il consumo energetico e può rallentare il tempo ciclo a causa dell’aumento del volume d’olio da movimentare.
Nonostante l’importanza di questo componente, molti progettisti continuano a dimensionare i cilindri utilizzando metodi semplificati, basati esclusivamente sull’esperienza o su valori empirici tramandati negli anni. In realtà, il dimensionamento corretto richiede l’analisi simultanea di numerosi fattori: pressione della plastica, geometria del tassello, area di contatto, coefficiente di adesione del polimero, angolo di sformo, pressione idraulica disponibile e fattore di sicurezza.
Un errore apparentemente insignificante può raddoppiare la forza realmente richiesta al cilindro.
Il caso tecnico descritto in questo articolo ne è un esempio concreto.
Un Caso Reale di Assistenza Tecnica
Un costruttore di stampi ha richiesto al reparto tecnico Vega il dimensionamento del cilindro destinato ad azionare un sistema di estrazione laterale.
Lo stampo era progettato per stampare un componente in PP caricato con il 30% di fibra di vetro (PP+GF30), un materiale caratterizzato da una buona rigidità meccanica e da un’elevata pressione esercitata sulle superfici dello stampo durante il riempimento.
Il cliente aveva già effettuato i propri calcoli ed aveva individuato un cilindro apparentemente adeguato.
Prima della conferma definitiva, il reparto tecnico Vega ha analizzato il modello tridimensionale dello stampo e la documentazione tecnica allegata.
L’analisi ha evidenziato un dettaglio fondamentale: il cilindro non movimentava un solo tassello, bensì due tasselli identici collegati allo stesso sistema meccanico.
Questo particolare, inizialmente trascurato, modificava completamente il dimensionamento.
Le forze agenti sul cilindro dovevano infatti essere calcolate considerando il contributo di entrambi i tasselli e non di uno soltanto. Dopo il ricalcolo, sia la forza di spinta sia quella di estrazione risultavano circa doppie rispetto alla stima iniziale, portando alla scelta di una configurazione differente del cilindro idraulico.
Questo episodio dimostra come un’analisi accurata dell’assieme meccanico sia indispensabile prima di qualsiasi calcolo.
Le Due Fasi di Lavoro del Cilindro Idraulico
Un cilindro idraulico installato in uno stampo svolge due funzioni completamente diverse durante il ciclo produttivo.
La prima consiste nel mantenere il tassello perfettamente chiuso durante la fase di iniezione, opponendosi alla pressione esercitata dal materiale plastico fuso.
La seconda consiste nell’estrarre il tassello durante l’apertura dello stampo, vincendo le forze di adesione tra il polimero raffreddato e le superfici metalliche.
Molti progettisti concentrano la propria attenzione esclusivamente sulla prima fase, ritenendola la più gravosa.
In realtà, in numerose applicazioni industriali è la seconda fase a richiedere la forza maggiore.
Durante l’estrazione il cilindro deve infatti vincere contemporaneamente:
- l’adesione della plastica sull’acciaio;
- il ritiro del materiale durante il raffreddamento;
- gli attriti tra tassello e pezzo stampato;
- eventuali effetti di depressione all’interno delle cavità profonde.
Per questo motivo il dimensionamento corretto deve sempre prevedere il calcolo separato della forza di spinta e della forza di estrazione.
Calcolo della Forza di Spinta
La forza di spinta è quella necessaria a impedire che il tassello venga spostato dalla pressione della plastica durante l’iniezione.
Dal punto di vista fisico, questa forza dipende esclusivamente dalla pressione presente nella cavità e dalla superficie frontale investita dal materiale.
La relazione fondamentale utilizzata in oleodinamica è:
F = P × A
dove:
F = forza esercitata dalla plastica
P = pressione della cavità
A = superficie frontale del tassello

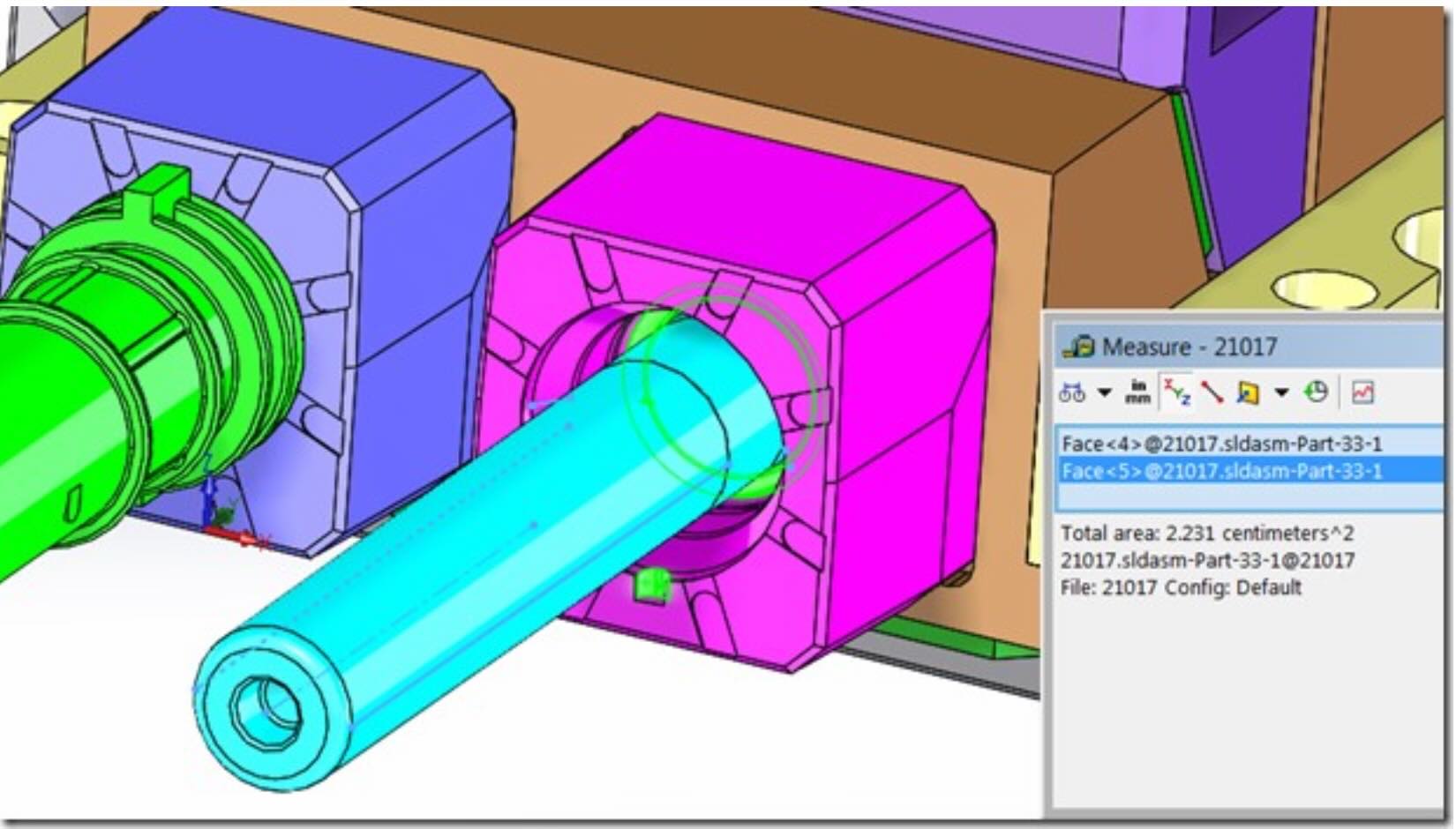

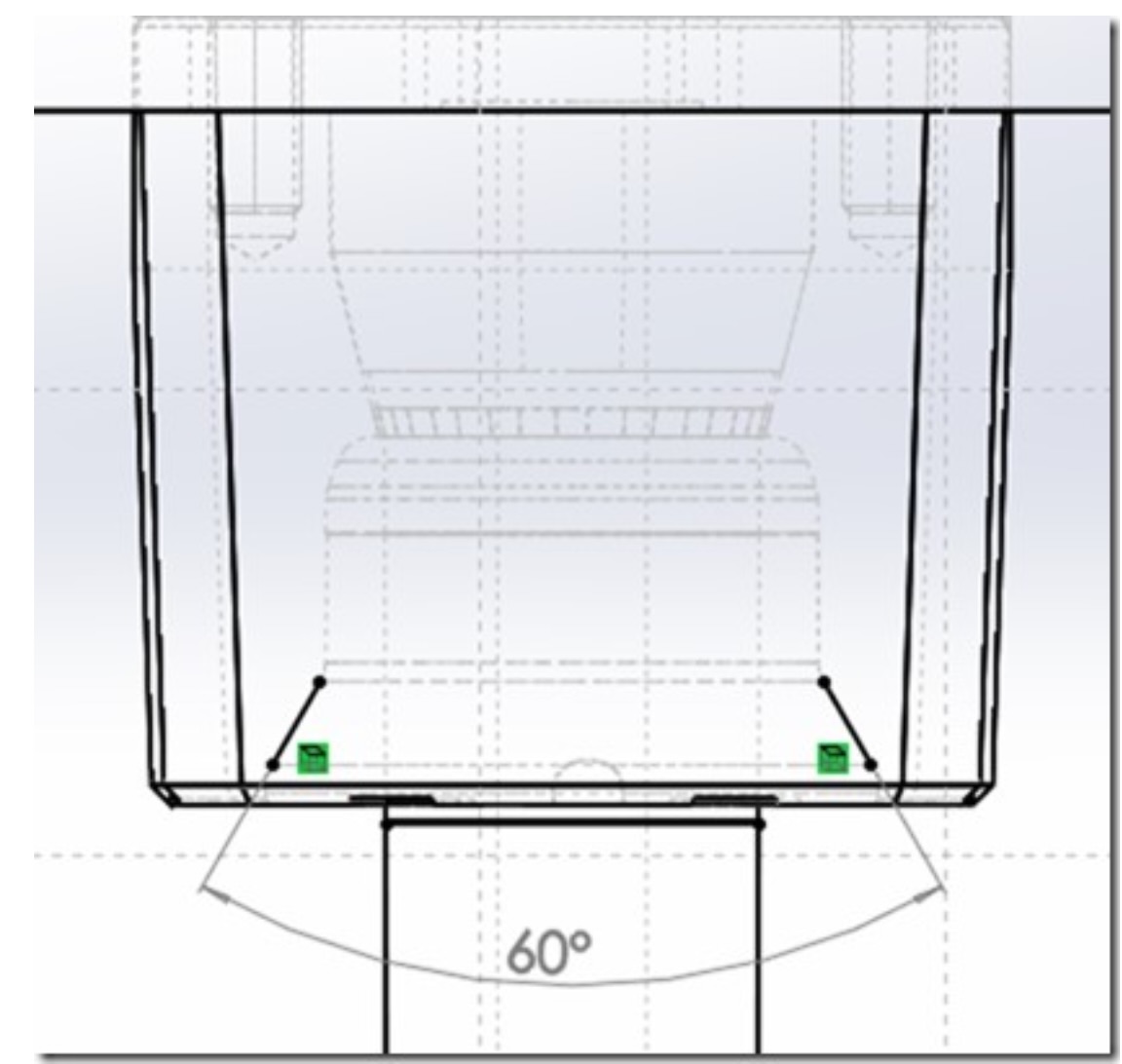

Nel caso analizzato la superficie frontale di ciascun tassello era pari a circa 2,23 cm², mentre la pressione della plastica è stata stimata in 500 bar.
Il primo calcolo effettuato dal cliente considerava solamente un tassello.
L’analisi eseguita dal reparto tecnico Vega ha invece evidenziato che il cilindro movimentava contemporaneamente due tasselli, rendendo necessario raddoppiare la superficie totale sulla quale agiva la pressione della plastica.
La forza teorica risultava quindi di circa 2.230 kgf, valore doppio rispetto alla valutazione iniziale.
Questo semplice errore avrebbe portato alla scelta di un cilindro incapace di garantire un adeguato margine di sicurezza durante la fase di iniezione.
Perché Considerare Tutti gli Organi Movimentati
Uno degli errori più frequenti nella progettazione degli stampi consiste nell’analizzare il singolo componente invece del sistema meccanico completo.
Dal punto di vista strutturale il cilindro idraulico non “vede” un tassello o due tasselli.
Il cilindro percepisce esclusivamente la forza complessiva che deve trasmettere.
Ogni elemento collegato cinematicamente contribuisce al carico totale.
Se un unico cilindro movimenta:
- due tasselli;
- due carrelli;
- una traversa;
- un sistema a leve;
la forza richiesta sarà la somma di tutte le resistenze generate da ciascun componente.
Trascurare anche un solo elemento comporta inevitabilmente un sottodimensionamento dell’attuatore.
Questo principio, apparentemente banale, rappresenta una delle principali cause di errori nella scelta dei cilindri idraulici per stampi a iniezione.
Pressione della Plastica e Pressione Idraulica: Due Valori da Non Confondere
Un altro errore molto diffuso consiste nel confondere la pressione della plastica con la pressione dell’impianto idraulico.
La pressione della plastica è generata dalla macchina per stampaggio durante la fase di riempimento della cavità e può raggiungere valori estremamente elevati, spesso compresi tra 400 e oltre 1.500 bar, a seconda del materiale, della geometria del pezzo e dei parametri di processo.
La pressione idraulica disponibile, invece, è quella fornita dalla centralina della pressa o dal circuito oleodinamico dello stampo.
Generalmente varia tra 70 e 160 bar.
Il progettista deve quindi utilizzare la pressione della plastica per determinare le forze che tendono a spostare il tassello, mentre utilizzerà la pressione idraulica disponibile per verificare se il cilindro selezionato è in grado di sviluppare una forza superiore a quella richiesta.
Confondere questi due valori porta inevitabilmente a errori di progettazione anche molto significativi.
Perché Non Basta Calcolare la Forza di Chiusura
Molti progettisti ritengono che una volta verificata la forza di spinta il problema sia risolto.
In realtà la fase più critica deve ancora arrivare.
Quando il pezzo si raffredda all’interno dello stampo, il materiale plastico si contrae e aderisce alle superfici del tassello. In questo momento il cilindro dovrà sviluppare una forza sufficiente a vincere il ritiro del materiale e l’attrito tra polimero e acciaio.
Molto spesso questa forza risulta superiore alla forza necessaria durante l’iniezione.
Per questo motivo il dimensionamento di un cilindro idraulico non può mai basarsi esclusivamente sulla pressione della plastica.
Occorre analizzare anche il comportamento del materiale durante il raffreddamento, la geometria del tassello, l’area laterale di contatto e il coefficiente di adesione del polimero.
Proprio questi aspetti saranno approfonditi nella seconda parte dell’articolo, dedicata al calcolo della forza di estrazione, alla scelta del diametro del cilindro e ai criteri di selezione utilizzati dal reparto tecnico Vega per individuare la soluzione più affidabile.
Nella prima parte abbiamo visto come il corretto dimensionamento di un cilindro idraulico non possa limitarsi al calcolo della forza di spinta esercitata dalla plastica durante l’iniezione. Il caso reale analizzato ha dimostrato come un semplice errore nell’interpretazione dell’assieme meccanico, ovvero considerare un solo tassello anziché due, possa modificare completamente il risultato del dimensionamento.
Esiste tuttavia un secondo aspetto, spesso ancora più importante, che molti progettisti sottovalutano: la forza di estrazione.
In numerosi stampi a iniezione questa rappresenta infatti il carico più gravoso che il cilindro dovrà affrontare durante l’intero ciclo produttivo.
Il Fenomeno dell’Adesione della Plastica
Terminata la fase di riempimento, il materiale plastico inizia il raffreddamento all’interno dello stampo.
Durante questa fase avvengono contemporaneamente diversi fenomeni fisici.
Il primo è il ritiro volumetrico del polimero.
Riducendo il proprio volume, il materiale tende ad avvolgere il tassello esercitando una pressione radiale sulla sua superficie.
Contemporaneamente si sviluppano fenomeni di adesione tra il polimero e l’acciaio dello stampo.
Anche quando la superficie è perfettamente lucidata, la rugosità microscopica genera migliaia di punti di contatto che aumentano la resistenza allo scorrimento.
Nei materiali caricati con fibra di vetro, come il PP+GF30, questo comportamento risulta ancora più evidente a causa della maggiore rigidità del materiale e della minore deformabilità durante l’estrazione.
Il cilindro idraulico deve quindi vincere simultaneamente:
- il ritiro del materiale;
- l’attrito sulle superfici laterali;
- l’adesione tra plastica e acciaio;
- eventuali effetti di depressione nelle cavità profonde.
Per questo motivo la forza di estrazione non può essere stimata utilizzando la stessa formula impiegata per la forza di spinta.
Il Calcolo della Forza di Estrazione
A differenza della forza di spinta, la forza di estrazione dipende principalmente dalla superficie laterale del tassello.
La relazione utilizzata dai progettisti è:
Forza di estrazione = Superficie laterale × Coefficiente di adesione

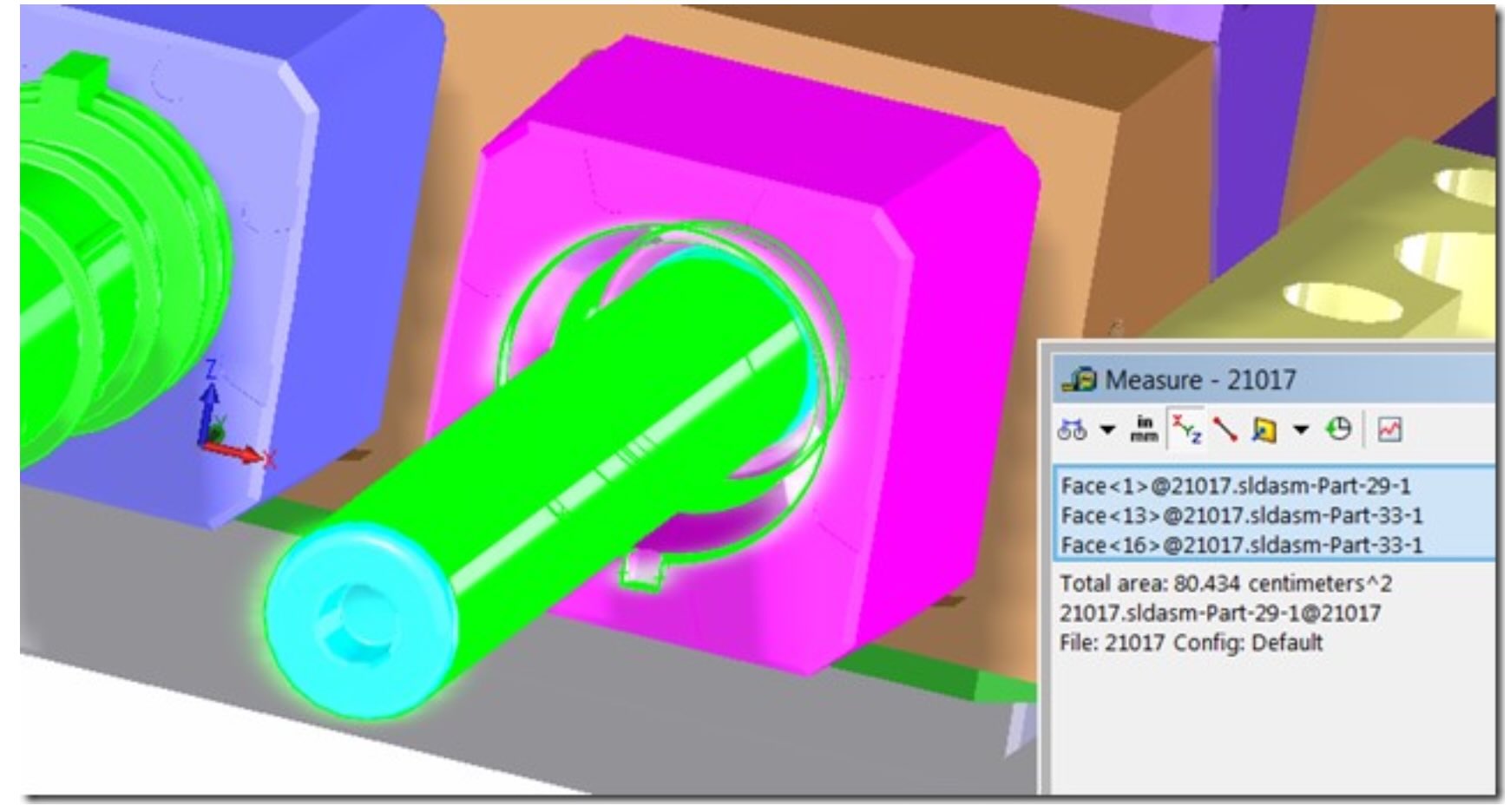

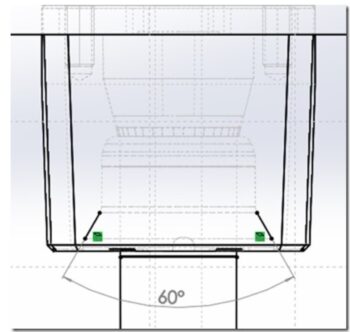

Nel caso reale analizzato, ciascun tassello presentava una superficie laterale di circa 80,43 cm².
Poiché il cilindro movimentava due tasselli identici, la superficie complessiva risultava doppia.
Assumendo un coefficiente di adesione pari a 20 kg/cm², il reparto tecnico Vega ha calcolato una forza di estrazione di circa 3.217 kgf, superiore alla forza di spinta determinata dalla pressione della plastica.
Questo risultato evidenzia un principio fondamentale della progettazione degli stampi: il carico massimo sul cilindro non coincide necessariamente con la fase di iniezione.
L’Influenza dell’Angolo di Sformo
L’angolo di sformo rappresenta uno dei parametri più importanti nel dimensionamento di un sistema di estrazione.
Quando una parete è perfettamente parallela alla direzione di estrazione, la pressione esercitata dal materiale rimane costante lungo tutta la superficie.
Anche un piccolo angolo di sformo riduce progressivamente il contatto tra plastica e acciaio, diminuendo l’attrito e facilitando l’estrazione.

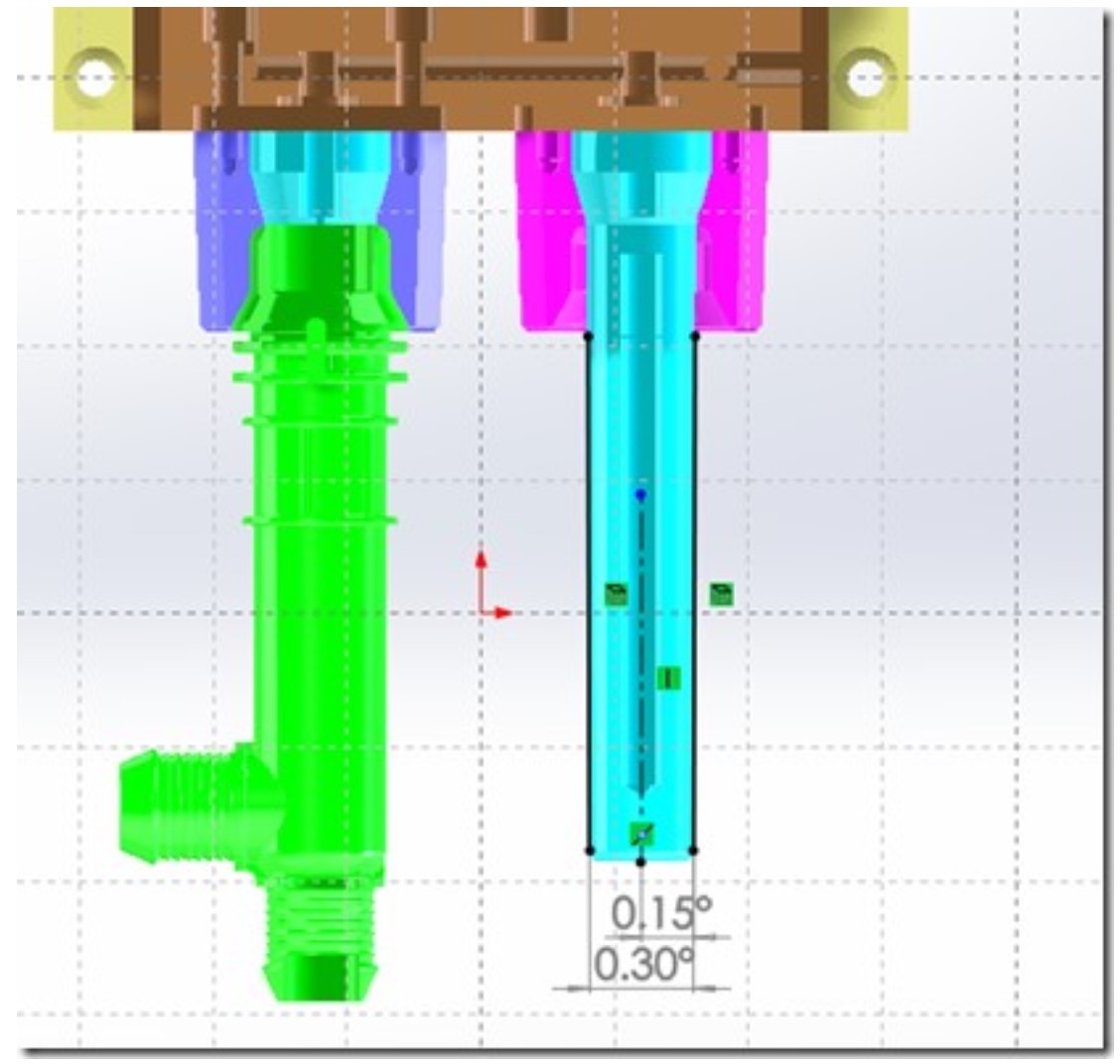

Nel caso analizzato il tassello presentava uno sformo di circa 0,3°, valore relativamente ridotto che giustifica l’utilizzo di un coefficiente di adesione piuttosto conservativo.
Per stampi con sformi maggiori la forza di estrazione può diminuire sensibilmente, consentendo talvolta l’impiego di cilindri di dimensioni inferiori.
La Temperatura Influisce sulle Forze
Le forze di estrazione non rimangono costanti durante il ciclo produttivo.
Nei primi istanti dopo l’iniezione il materiale è ancora relativamente morbido.
Con il raffreddamento aumenta il ritiro e cresce la pressione esercitata sul tassello.
Successivamente, durante l’apertura dello stampo, la temperatura continua a diminuire e le tensioni interne iniziano lentamente a rilassarsi.
Per questo motivo il momento esatto in cui il cilindro inizia l’estrazione influenza direttamente il carico richiesto.
Nel caso studiato, il reparto tecnico Vega ha evidenziato che il valore calcolato rappresenta una condizione cautelativa e che la forza reale può diminuire in funzione della temperatura del particolare durante l’estrazione.
Questo approccio garantisce un adeguato margine di sicurezza anche nelle condizioni produttive più gravose.
La Scelta del Cilindro Idraulico
Una volta determinate la forza di spinta e la forza di estrazione, è possibile procedere alla selezione del cilindro.
Il progettista deve verificare che la forza sviluppata dal pistone sia superiore al carico massimo previsto.
Poiché la forza prodotta da un cilindro dipende dall’area del pistone e dalla pressione idraulica disponibile, esistono generalmente due possibilità:
- utilizzare un cilindro di diametro inferiore alimentato a una pressione maggiore;
- utilizzare un cilindro più grande lavorando a una pressione più bassa.
Nel caso reale il reparto tecnico Vega ha individuato due possibili configurazioni.
Un cilindro CR063028 risultava idoneo con una pressione di circa 130 bar, mentre un cilindro CR080036 consentiva di ottenere la stessa forza operando a circa 90 bar.
Entrambe le soluzioni soddisfacevano i requisiti meccanici, lasciando al progettista la scelta in funzione delle caratteristiche dell’impianto oleodinamico.
L’Importanza del Fattore di Sicurezza
Nessun calcolo teorico è in grado di descrivere perfettamente il comportamento reale di uno stampo.
Le caratteristiche del materiale plastico possono variare da un lotto all’altro.
Le pressioni di stampaggio cambiano durante la produzione.
La rugosità superficiale dei tasselli si modifica con l’usura.
Anche le condizioni di lubrificazione possono influenzare sensibilmente l’attrito.
Per queste ragioni il cilindro non deve mai essere dimensionato sul valore teorico minimo.
Un corretto fattore di sicurezza permette di compensare le inevitabili variazioni del processo produttivo, garantendo affidabilità anche dopo milioni di cicli di lavoro.
Naturalmente un margine eccessivo porta a cilindri inutilmente grandi, con maggiori costi, ingombri superiori e consumi energetici più elevati.
Il corretto dimensionamento rappresenta quindi un equilibrio tra sicurezza, prestazioni ed economicità.
Gli Errori Più Comuni
L’esperienza maturata nell’assistenza tecnica evidenzia alcuni errori ricorrenti.
Tra i più frequenti troviamo:
- calcolare un solo tassello quando il cilindro ne movimenta due o più;
- considerare esclusivamente la forza di spinta;
- trascurare l’adesione della plastica;
- utilizzare coefficienti di attrito non realistici;
- ignorare l’influenza dello sformo;
- scegliere il cilindro senza conoscere la pressione idraulica realmente disponibile;
- non prevedere un adeguato fattore di sicurezza.
Nella maggior parte dei casi i problemi riscontrati in produzione non dipendono dal cilindro idraulico, ma da un dimensionamento iniziale incompleto.
Lezioni Apprese dal Caso Reale
Il caso descritto dimostra come il successo di un progetto dipenda spesso dall’analisi dell’intero sistema e non del singolo componente.
L’errore iniziale non riguardava la formula utilizzata né i valori della pressione della plastica.
Il problema consisteva nell’aver trascurato che un unico cilindro movimentava due tasselli contemporaneamente.
Una semplice osservazione del modello tridimensionale ha permesso di correggere il calcolo delle forze e di individuare il cilindro più adatto all’applicazione.
Questo conferma come il dimensionamento di un cilindro idraulico debba sempre partire dalla comprensione completa della cinematica dello stampo e non dalla sola consultazione di un catalogo.
Conclusioni
Il dimensionamento di un cilindro idraulico per stampi a iniezione richiede competenze che spaziano dalla progettazione meccanica all’oleodinamica, fino alla conoscenza del comportamento dei materiali plastici durante il processo di stampaggio.
Per ottenere una soluzione realmente affidabile è necessario calcolare separatamente la forza di spinta e la forza di estrazione, valutare attentamente la geometria dei tasselli, la superficie di contatto, il coefficiente di adesione del materiale, l’angolo di sformo, la pressione idraulica disponibile e il corretto fattore di sicurezza.
Il caso reale presentato dimostra che anche un dettaglio apparentemente secondario, come il numero di tasselli movimentati dallo stesso cilindro, può modificare radicalmente il risultato del dimensionamento.
Un’analisi tecnica approfondita eseguita nelle prime fasi della progettazione permette di prevenire costosi problemi di produzione, ridurre gli interventi di manutenzione e aumentare significativamente l’affidabilità dello stampo per tutta la sua vita operativa.
