Nelle applicazioni con cilindri idraulici installati negli stampi a iniezione, il corretto collegamento del circuito idraulico può essere determinante per ottenere un funzionamento stabile e una regolazione precisa del sistema.
Un caso tecnico Vega mostra un aspetto particolarmente interessante: il Cliente aveva incontrato difficoltà nella regolazione del precarico quando utilizzava collegamenti con tubi rigidi. Dopo la sostituzione dei collegamenti con tubi flessibili, la regolazione del precarico è risultata corretta e anche la messa a punto dei sensori è andata a buon fine.
Il caso permette quindi di analizzare tre aspetti strettamente collegati:
- il corretto posizionamento della valvola di ritegno;
- la differenza tra collegamenti rigidi e flessibili;
- la regolazione del precarico di un cilindro idraulico.
Perché il collegamento della valvola di ritegno è importante
Una valvola di ritegno viene utilizzata per controllare il flusso dell’olio e contribuire al mantenimento della pressione nel cilindro.
Nelle applicazioni in cui il cilindro deve mantenere una posizione precisa durante il ciclo dello stampo, il collegamento della valvola non dovrebbe essere considerato un semplice dettaglio dell’impianto.
La valvola fa infatti parte dell’intero circuito idraulico:
Cilindro → valvola → tubazioni → raccordi → circuito della macchina
Un problema in uno qualsiasi di questi elementi può influenzare il comportamento del cilindro.
La documentazione tecnica Vega più recente conferma che la corretta installazione della check valve, lo spurgo dell’aria e la gestione della pressione residua sono elementi fondamentali per ottenere un corretto mantenimento della posizione del cilindro.
Dove deve essere installata la valvola di ritegno?
Nel caso analizzato, il Vega Team indicava come soluzione corretta l’installazione della valvola di ritegno direttamente sul cilindro, utilizzando i nipples.
Questa configurazione riduce la distanza tra il cilindro e la valvola.
È una soluzione particolarmente interessante quando il cilindro deve mantenere una posizione sotto carico e quando si vuole limitare l’influenza del volume di olio presente nelle tubazioni.
La documentazione Vega attuale ribadisce lo stesso principio: quando una valvola di ritegno deve mantenere efficacemente la condizione idraulica del cilindro, la distanza tra valvola e cilindro deve essere considerata con attenzione.
Cosa fare quando non c’è spazio sufficiente
Non sempre, però, è possibile installare la valvola direttamente sul cilindro.
In uno stampo le dimensioni possono essere estremamente compatte e possono esserci:
- piastre molto vicine;
- altri componenti idraulici;
- sensori;
- raccordi;
- tubazioni;
- elementi mobili.
Nel caso analizzato, il Vega Team indicava una possibilità alternativa: se non c’è spazio utile attorno al cilindro, la posizione della valvola può essere modificata utilizzando un tubo rigido.
Questa è quindi una soluzione di installazione dettata dalla geometria dello stampo.
Non significa che il tubo rigido sia sempre la soluzione migliore in assoluto.
La configurazione deve essere valutata in funzione dell’applicazione.
Il problema della regolazione del precarico
Il punto più interessante del caso riguarda il precarico.
Il Cliente aveva riscontrato difficoltà nel regolare il precarico utilizzando i tubi rigidi.

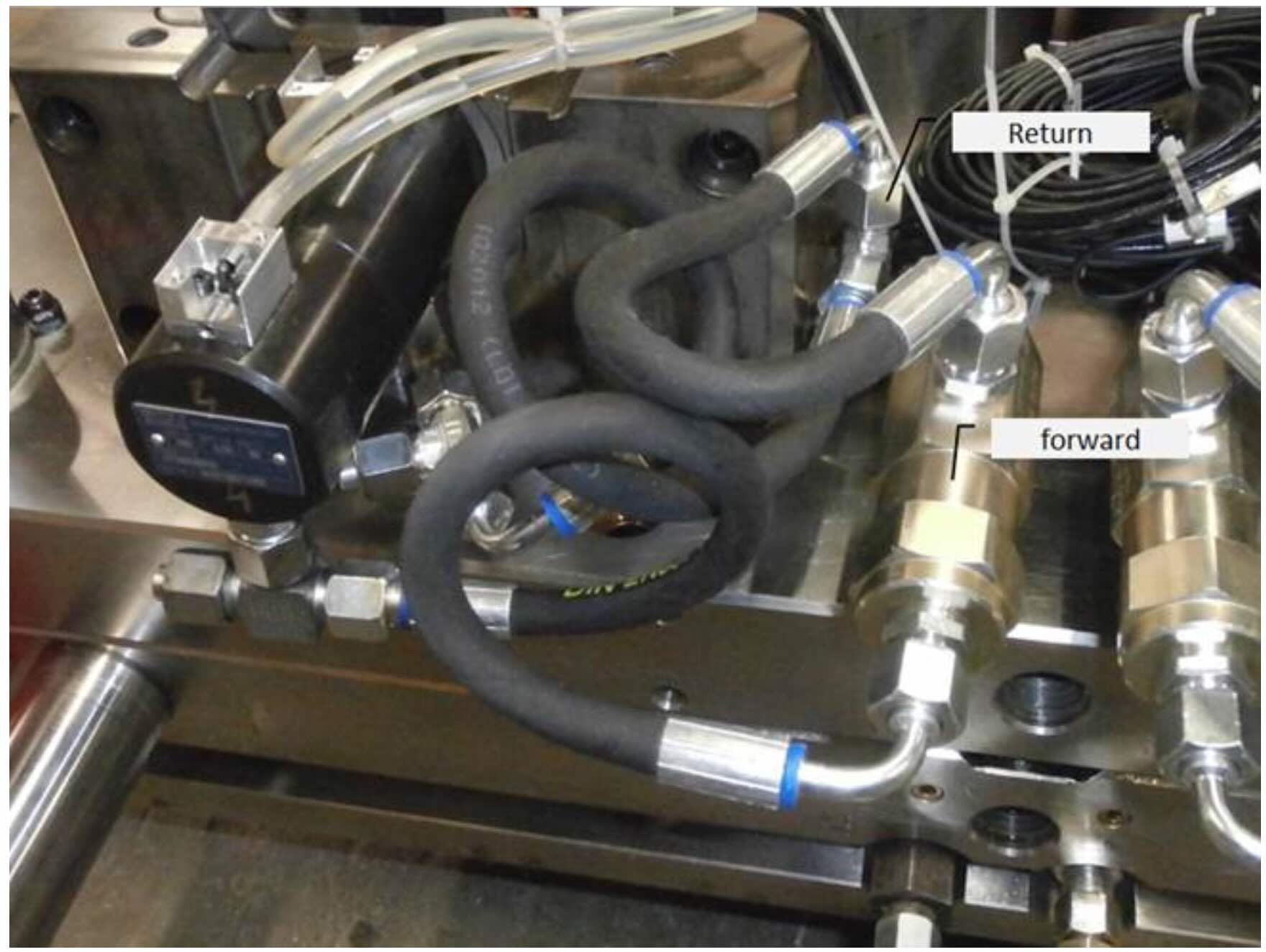

Successivamente, i collegamenti erano stati modificati utilizzando tubi flessibili e la regolazione del precarico era risultata corretta. Anche la regolazione fine dei sensori aveva avuto esito positivo.
Questo risultato suggerisce un aspetto pratico importante:
Il collegamento idraulico può influenzare la facilità con cui è possibile effettuare la regolazione meccanica del cilindro.
Il tubo flessibile può infatti rendere più semplice la movimentazione e il posizionamento del componente durante le operazioni di regolazione, evitando che la tubazione rigida introduca vincoli meccanici indesiderati.
Perché i tubi rigidi possono complicare la regolazione
Un tubo rigido non permette la stessa libertà di movimento di un tubo flessibile.
Quando il cilindro deve essere ruotato, spostato o regolato per ottenere il corretto precarico, la tubazione rigida può introdurre una resistenza meccanica.
Questo può rendere più difficile:
- ruotare il cilindro;
- trovare la posizione corretta;
- effettuare piccole regolazioni;
- mantenere correttamente il collegamento durante la regolazione.
Nel caso specifico, la documentazione conferma proprio che il Cliente aveva avuto problemi nella regolazione del precarico con i tubi rigidi e successivamente li aveva sostituiti con tubi flessibili.
I tubi flessibili non sono semplicemente una soluzione “più comoda”
È importante non interpretare questa esperienza come una regola secondo la quale i tubi flessibili siano sempre preferibili ai tubi rigidi.
La scelta dipende dall’applicazione.
Un tubo rigido può essere appropriato quando:
- la posizione della valvola è definita;
- non è necessario spostare il cilindro;
- il circuito è progettato correttamente;
- la geometria dello stampo lo consente.
Un tubo flessibile può invece offrire vantaggi quando:
- è necessario regolare il precarico;
- il cilindro deve essere leggermente riposizionato;
- lo spazio è limitato;
- il collegamento deve seguire una geometria complessa.
Nel caso analizzato, il passaggio ai tubi flessibili ha risolto concretamente il problema di regolazione del precarico.
Il precarico nei cilindri autobloccanti
Il precarico è particolarmente importante nei cilindri idraulici autobloccanti utilizzati negli stampi a iniezione.
Il suo scopo non è semplicemente aumentare la forza del cilindro.
Il precarico serve a creare una compressione controllata del sistema meccanico prima dell’iniezione, compensando le piccole deformazioni elastiche che possono verificarsi quando il sistema viene sottoposto alle forze di processo.
La documentazione tecnica Vega spiega che il precarico può contribuire a mantenere stabile il contatto tra i componenti dello stampo e a ridurre il rischio di piccoli movimenti che possono provocare bave o infiltrazioni di materiale.
Il precarico deve essere regolato con precisione
Un precarico insufficiente può permettere piccoli movimenti del sistema durante l’iniezione.
Un precarico eccessivo può invece provocare:
- aumento delle sollecitazioni;
- maggiore usura;
- difficoltà nello sbloccaggio;
- carichi eccessivi sul cilindro;
- problemi sui componenti meccanici.
Per questo motivo il precarico non dovrebbe essere regolato semplicemente “a sensazione”.
La documentazione Vega sottolinea che il valore corretto deve essere determinato in relazione alle condizioni effettive dello stampo e verificato durante le prove.
Il collegamento idraulico deve permettere la regolazione
Questo porta direttamente alla lezione del caso.
Se il cilindro deve essere regolato meccanicamente per ottenere il precarico corretto, il sistema idraulico collegato al cilindro non dovrebbe impedire o rendere difficoltosa questa operazione.
Un collegamento troppo vincolante può trasformare una semplice regolazione in un’operazione molto più complessa.
Nel caso analizzato, la sostituzione dei tubi rigidi con tubi flessibili ha permesso al Cliente di completare con successo la regolazione del precarico.
Anche i sensori devono essere regolati dopo il montaggio
Il caso contiene un’altra informazione importante.
Dopo la modifica del sistema, il Cliente ha comunicato che anche la messa a punto fine dei sensori era andata a buon fine.
Questo dimostra che la regolazione del cilindro e quella dei sensori possono essere strettamente collegate.
Quando la posizione del cilindro viene modificata durante la regolazione del precarico, anche il punto di intervento del sensore può dover essere verificato.
È quindi buona pratica procedere secondo una sequenza:
Installazione → regolazione meccanica → verifica precarico → regolazione sensori → prova del ciclo
La regolazione dei sensori non dovrebbe essere fatta separatamente
Un sensore montato sul cilindro deve rilevare una posizione definita.
Se la posizione del cilindro cambia durante la regolazione del precarico, anche la posizione relativa tra sensore e sistema di rilevamento può cambiare.
Per questo la regolazione finale del sensore dovrebbe essere effettuata dopo aver stabilito la posizione definitiva del cilindro.
Il caso documentato mostra proprio questa sequenza pratica: dopo la modifica dei collegamenti e la regolazione del precarico, anche la regolazione fine dei sensori è risultata corretta.
Quando non è necessario modificare ulteriormente il sistema
Un altro aspetto interessante della comunicazione Vega riguarda l’approccio alla soluzione.
Dopo che il Cliente aveva modificato i collegamenti utilizzando tubi flessibili e il sistema funzionava correttamente, il Vega Team indicava che non era necessario effettuare ulteriori modifiche.
Questo è un principio importante nell’assistenza tecnica:
Se una modifica risolve il problema e il sistema funziona correttamente, non è sempre necessario introdurre ulteriori cambiamenti.
Ogni modifica aggiuntiva può infatti introdurre nuovi punti di rischio.
La nuova flangia: perché è necessaria una validazione
Nel caso era stata sviluppata anche una nuova flangia di fissaggio.
Il Vega Team disponeva di tre campioni, ma prima di presentarli al Cliente era necessario effettuare un test di validazione.
Questo dettaglio è importante perché dimostra che una modifica meccanica destinata a uno stampo non dovrebbe essere considerata pronta semplicemente perché il componente è stato prodotto.
Prima della sua introduzione nell’applicazione è necessario verificare:
- compatibilità dimensionale;
- corretto fissaggio;
- comportamento meccanico;
- possibilità di regolazione;
- interferenze;
- affidabilità durante il funzionamento.
La validazione del componente fa quindi parte del processo tecnico.
Una valvola di ritegno non sostituisce un sistema di bloccaggio meccanico
È importante distinguere due funzioni.
Valvola di ritegno
Controlla il flusso dell’olio e può contribuire a mantenere la pressione nel cilindro.
Bloccaggio meccanico
Trasferisce il carico attraverso un sistema meccanico di blocco.
Queste due soluzioni non sono equivalenti.
La documentazione Vega spiega che un cilindro autobloccante può offrire una capacità di mantenimento meccanico molto superiore rispetto a una soluzione basata esclusivamente sulla pressione idraulica e su una check valve.
La scelta dipende quindi dal tipo di applicazione, dalle forze in gioco e dallo spazio disponibile nello stampo.
L’importanza di eliminare l’aria dal circuito
Anche se il caso specifico si concentra soprattutto sul collegamento della valvola e sulla regolazione del precarico, la corretta preparazione del circuito idraulico rimane fondamentale.
L’aria intrappolata nel circuito può comportarsi come un elemento elastico.
Questo può influenzare:
- stabilità della pressione;
- risposta del cilindro;
- precisione del movimento;
- mantenimento della posizione.
La documentazione Vega attuale raccomanda quindi di eliminare correttamente l’aria dal circuito quando si utilizzano check valve per mantenere il cilindro in posizione.
Una procedura consigliata per il montaggio
Per applicazioni in cui un cilindro deve essere regolato con precarico, è possibile organizzare il lavoro secondo una sequenza logica.
1. Installare il cilindro
Verificare che il cilindro sia correttamente fissato e allineato.
2. Installare la valvola di ritegno
Quando lo spazio lo consente, installarla direttamente sul cilindro utilizzando i raccordi appropriati.
3. Verificare lo spazio disponibile
Se l’installazione diretta non è possibile, valutare una diversa posizione della valvola secondo la geometria dello stampo.
4. Collegare il circuito
Scegliere tubazioni rigide o flessibili in funzione dell’applicazione e delle esigenze di regolazione.
5. Eliminare l’aria
Effettuare un corretto spurgo del circuito.
6. Regolare il precarico
Effettuare la regolazione meccanica con il cilindro nella posizione prevista.
7. Verificare il funzionamento
Controllare che il sistema mantenga correttamente la posizione.
8. Regolare i sensori
Effettuare la regolazione fine dei sensori dopo aver definito la posizione finale del cilindro.
9. Eseguire il ciclo di prova
Verificare il comportamento dell’intero sistema durante il funzionamento dello stampo.
Il caso dimostra l’importanza di considerare il sistema completo
L’aspetto più interessante di questa esperienza è che il problema non è stato risolto sostituendo necessariamente il cilindro.
La soluzione è stata ottenuta intervenendo sui collegamenti idraulici.
Il Cliente aveva sostituito i tubi rigidi con tubi flessibili e successivamente aveva ottenuto una regolazione corretta del precarico e dei sensori.
Questo dimostra un principio generale molto importante:
Quando un cilindro idraulico non si comporta come previsto, è necessario analizzare anche il circuito e l’installazione, non soltanto il cilindro.
La stessa filosofia emerge dalla documentazione tecnica Vega dedicata alla diagnosi dei sistemi idraulici: collegamenti, pressione, aria, tubazioni e componenti del circuito possono influenzare il comportamento finale del cilindro.
Conclusione
Il corretto funzionamento di un cilindro idraulico installato in uno stampo a iniezione dipende da molti elementi che lavorano insieme.
La valvola di ritegno deve essere installata secondo una configurazione appropriata. Quando possibile, il Vega Team raccomanda di installarla direttamente sul cilindro utilizzando i nipples; quando lo spazio non lo consente, può essere necessario spostarla utilizzando una tubazione adeguata.
Il caso analizzato mostra inoltre quanto il collegamento idraulico possa influenzare la regolazione del precarico.
Il Cliente aveva avuto difficoltà con i tubi rigidi, mentre dopo la sostituzione con tubi flessibili la regolazione del precarico e la messa a punto dei sensori sono risultate corrette.
La lezione principale è quindi semplice:
il cilindro, la valvola, le tubazioni, il precarico e i sensori devono essere considerati come un unico sistema.
Una buona progettazione non consiste soltanto nella scelta del cilindro corretto, ma anche nella progettazione di un collegamento che permetta di installare, regolare e collaudare correttamente l’intero sistema.
